Estás aquí: Inicio » Ecodan » Producto » CAHV-P500YB-HPB(-BS)

Tabla de Contenidos

Unidad Exterior CAHV-P500YB-HPB

Foto

Especificaciones básicas

Modelo Estándar CAHV-P500YB-HPB
Versión -BS CAHV-P500YB-HPB-BS
Tipo 100% Hidráulico R407C
Tecnología Ecodan Power+
Capacidad Cap. prioritaria W:35°C, A:7 / 2 / -7°C [kW] 63,4 / 45,4 / 42,2
W:45°C, A:7 / 2 / -7°C [kW] 63,2 / 45,0 / 42,4
W:70°C, A:7 / 2 / -7°C [kW] 58,7 / 43,5 / 43,0
Efic. prioritaria W:35°C, A:7 / 2 / -7°C [kW] 45,0 / 42,8 / 42,2
W:45°C, A:7 / 2 / -7°C [kW] 45,0 / 43,0 / 42,4
W:70°C, A:7 / 2 / -7°C [kW] 45,0 / 43,3 / 43,0
Datos de
alimentación
eléctrica 		Alimentación 3∿, 400V, 50Hz
Corriente máx.1) [A] 57,8 - 54,9 - 52,9
Tamaño PIA [A] FIXME
Cableado [mm²] FIXME
Datos de
instalación 		Dimensiones Al×An×Fo [mm] 17102)×1978×759
Peso [kg] 511
Nivel sonoro3) SPL4) [dB] 59
SPL5) [dB] 63
Ventilador Caudal [m³/min] 185 × 2
Presión estática6) [Pa] 0 / 60
Datos
frigoríficos 		Gas
refrigerante 		Tipo (PCA) R407C (1170)
Carga [kg] 5,5 × 2
Presión de diseño [MPa] 3,85
Datos del
circuito
hidráulico
primario 		Tª impulsión [°C] 25 ~ 70
Diámetros
Tuberías 		Impulsión [mm (″)] ⌀ 38,1 (1 ½″)
Retorno [mm (″)] ⌀ 38,1 (1 ½″)
Caudal de trabajo [m³/h] 7,5 ~ 15,0
Pérdida de carga7) [kPa] 12,9
Presión de diseño [MPa] 1,0
Rango de Tª de funcionamiento [°C] -20 ~ +40 (BS)
Accesorios
compatibles 		Control remoto cableado PAR-W21MAA
Sonda de temperatura (20m) TW-TH16-E
  • No utilizar tuberías de acero.
  • Mantenga el agua siempre en circulación, o retírela del circuito si el sistema no se va a utilizar.
  • No utilizar agua subterránea.
  • Instalar la unidad en un entorno donde la temperatura de bulbo húmedo no supere los 32°C.
  • El agua utilizada debe permanecer en un circuito cerrado.
  • La unidad puede detenerse si funciona fuera de su rango de trabajo. Prepare un respaldo para esos casos.
  • Ensayos de capacidad según la EN14511-3

Dimensiones

Esquema eléctrico

Caja principal

Caja secundaria

Tablas de capacidad

  • Las tablas a continuación muestran la capacidad y el consumo con una humedad relativa de 85%.
  • La temperatura del bulbo húmedo de entrada está fijada a 32°C cuando la temperatura del bulbo seco de entrada es de 35°C o superior.

Modo eficiencia prioritaria

Temperatura de impulsión [°C]
35 45 55 60 65 70
Tª Cap. Consumo Cap. Consumo Cap. Consumo Cap. Consumo Cap. Consumo Cap. Consumo
[°C] [kW] [kW] [kW] [kW] [kW] [kW] [kW] [kW] [kW] [kW] [kW] [kW]
-20 32 18,4 32,2 21,2 32,2 22,9 32,2 24,9
-15 37,4 19,4 37,7 22,5 37,8 24,5 37,9 26,8
-10 40,3 17 40,6 19,4 40,8 22,7 40,9 24,8 41 27,3 41,1 30,2
-7 42,2 16,9 42,4 19,5 42,7 22,8 42,8 25 42,9 27,6 43 30,8
-5 42,4 16,2 42,6 18,7 42,8 22 42,9 24,1 43 26,7 43,1 29,8
0 42,7 14,7 42,9 17 43,1 20,1 43,2 22,1 43,3 24,6 43,4 27,6
2 42,8 14,2 43 16,4 43,2 19,5 43,3 21,4 43,4 23,9 43,5 26,9
5 43,5 12 43,5 14,2 43,6 17,5 43,7 19,1 43,7 22,2 43,7 25,7
7 45 10,9 45 12,9 45 16,5 45 17,8 45 21,3 45 25,6
10 45 9,82 45 11,9 45 15,2 45 16,6 45 19,6 45 23,9
16 45 8,2 45 10,1 45 13,2 45 14,7 45 16,9 45 19,9
20 45 7,4 45 9,08 45 12,1 45 13,6 45 15,4 45 18
25 45 6,6 45 8,05 45 11 45 12,4 45 14 45 16
30 45 6,3 45 7,73 45 10,3 45 11,6 45 13 45 14,8
35 45 6,02 45 7,44 45 9,75 45 10,8 45 12,1 45 13,8
40 45 5,77 45 7,17 45 9,24 45 10,2 45 11,4 45 12,9

Modo capacidad prioritaria

Temperatura de impulsión [°C]
35 45 55 60 65 70
Tª Cap. Consumo Cap. Consumo Cap. Consumo Cap. Consumo Cap. Consumo Cap. Consumo
[°C] [kW] [kW] [kW] [kW] [kW] [kW] [kW] [kW] [kW] [kW] [kW] [kW]
-20 32 18,4 32,2 21,2 32,2 22,9 32,2 24,9
-15 37,4 19,4 37,7 22,5 37,8 24,5 37,9 26,8
-10 40,3 17 40,6 19,4 40,8 22,7 40,9 24,8 41 27,3 41,1 30,2
-7 42,2 16,9 42,4 19,5 42,7 22,8 42,8 25 42,9 27,6 43 30,8
-5 42,4 16,2 42,6 18,7 42,8 22 42,9 24,1 43 26,7 43,1 29,8
0 42,7 14,7 42,9 17 43,1 20,1 43,2 22,1 43,3 24,6 43,4 27,6
2 45,4 15,6 45 17,8 44,5 20,8 44,1 22,6 43,7 24,8 43,5 27,5
5 49,6 15,2 49,1 17,6 48,8 21,2 48,6 23,4 48,5 25,8 48,3 28,6
7 63,4 17,7 63,2 20,9 62,8 25,6 61,5 27,9 60,1 30,1 58,7 32,6
10 65,9 17 65,6 20,2 65,9 25,3 64,8 27,9 63,1 30,2 61,3 32,7
16 71,3 16,2 70,4 19,2 69,6 23,9 68,6 26,6 67,6 29,6 65,8 32,5
20 73,9 15,3 73 18,1 71,3 22,2 69,7 24,3 68,7 27 66,7 29,5
25 75,4 13,9 74,8 16,6 71 19,5 69,4 21,3 67,8 23,2 66,1 25,2
30 73 12,7 72,2 14,6 69,2 17,4 68,1 19 66,9 20,9 65,7 23,1
35 70,5 11,6 69,6 12,9 67,5 15,6 66,8 17,2 66,1 19 65,4 21,3
40 68 10,8 67 11,8 65,7 14,1 65,5 15,6 65,2 17,4 65 19,7

Corrección de capacidad según humedad relativa

Factor de corrección de la capacidad en función de la humedad relativa (RH%) y de la temperatura exterior para temperaturas de impulsión mayores o iguales a 55°C.

Corrección de capacidad y consumo según caudal

Ratio de capacidad (izquierda) y de consumo (derecha) en función del caudal de circulación (m³/h).

Condiciones: Temperatura exterior: 0°C / Frecuencia del compresor: 100Hz / Temperatura de retorno: 65°C (Capacidad) / 50°C (Consumo).

Pérdida de carga hidráulica

Pérdida de carga de la unidad (incluyendo el filtro).

Rango de temperaturas de funcionamiento

Curvas de criterio sonoro

Condiciones de la medición

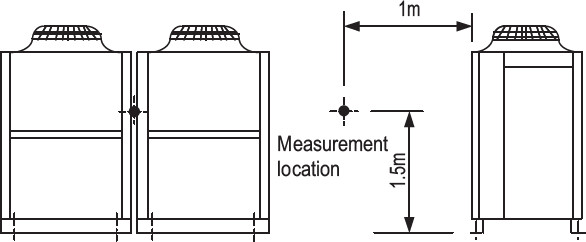

Posición del micrófono

Niveles de presión sonora
  • Modo eficiencia prioritaria: 59,0 dB
  • Modo capacidad prioritaria: 60,0 dB
Condiciones de funcionamiento
  • Primavera, Otoño
    • Tª Exterior: 16°C (BS) / 12°C (BH)
    • Retorno: 40°C, Impulsión: 45°C.
  • Invierno
    • Tª Exterior: 7°C (BS) / 6°C (BH)
    • Retorno: 65°C, Impulsión: 70°C.

Eficiencia energética estacional

Calefacción de espacios

Ficha ErP Media Tª (55°C) Baja Tª (35°C)
Clase energética A++ A+
Clima medio ηs 125% 139%
Clima cálido ηs 138% 161%
Clima frío ηs 104% 103%

Recursos externos

Lodotec

Archivos BIM

1) , 5)
En condiciones de calefacción con Tª exterior 7°C(BS)/6°C(BH) cuando la unidad funciona en modo capacidad prioritaria activado por el contacto B libre de tensión.
2)
Sin patas 1650
3)
Medidos en cámara anecoica
4) , 7)
En condiciones nominales de calefacción con Tª exterior 7°C(BS)/6°C(BH), Tª implusión 45°C, Tª retorno 40°C.
6)
Requiere ajustar la posición de un microinterruptor de la placa de control.
