Preparación del sistema hidráulico primario
En esta página recopilamos toda la información necesaria para la preparación del circuito hidráulico primario que sale desde el Hydrobox o el Hydrobox Dúo.
La interconexión de sistemas ecodan 100% hidráulicos se trata en esta otra página.
Los sistemas Solución Abierta o aquellos que utilicen el kit premontado ERPT18X-VS3D se abordan en sus páginas correspondientes.
Calidad del agua y otros factores
Generalidades
- El agua utilizada tanto en el circuito primario como en el de agua caliente sanitaria (ACS) debe estar limpia y su valor de pH entre 6,5 ~ 8,0 (Recomendamos un pH máximo de 7,5).
- El agua no puede superar las siguientes concentraciones: Calcio ≤ 100mg/ℓ ; Dureza Ca ≤ 250mg/ℓ ; Cloro ≤ 100mg/ℓ ; Cobre ≤ 0,3mg/ℓ.
- La calidad del agua debe seguir los criterios de la Directiva Europea 98/83 CE
- En zonas en las que se conozca que el agua es dura, para evitar o reducir al mínimo la formación de incrustaciones es beneficioso limitar la temperatura de almacenamiento de agua caliente sanitaria (ACS) a 55°C.
Uso del anticongelante
Las soluciones anticongelanes deben utilizar Propilenglicol con un rango de toxicidad de Clase 1 según se recoge en Clinical Toxicology of Commercial Products, 5th Edition.
- El Etilenglicol es tóxico y NO se debe utilizar en el agua del circuito primario por si hubiera algún caso de contaminación cruzada con el circuito de agua potable.
- Si existe un control de 2 zonas mediante válvulas ON/OFF se debería utilizar Propilenglicol.
Nueva instalación (Agua del circuito primario)
- Antes de conectar la unidad exterior, limpie a fondos las tuberías para eliminar posibles residuos de obra, soldaduras, etc. utilizando un producto químico de limpieza adecuado.
- Enjuague bien el sistema para eliminar cualquier resto del producto de limpieza.
- En los sistemas 100% Hidráulicos añada una mezcla de inhibidor y anticongelante para prevenir daños en las tuberías y en el resto de componentes del sistema.
- En los sistemas Split el responsable de la instalación debe decidir si se necesita utilizar anticongelante en función de la ubicación. Sin embargo, SIEMPRE se tiene que utilizar un inhibidor de corrosión.
Instalación existente (Agua del circuito primario)
- Antes de conectar la unidad exterior, el circuito de calefacción existente SE DEBE LIMPIAR químicamente para eliminar los restos del circuito de calefacción.
- Enjuague bien el sistema para eliminar cualquier resto del producto de limpieza.
- En los sistemas 100% Hidráulicos, y en aquellos sistemas Split o Híbridos que no dispongan de resistencia de apoyo, añada una mezcla de inhibidor y anticongelante para prevenir daños en las tuberías y en el resto de componentes del sistema.
- En los sistemas Split el responsable de la instalación debe decidir si se necesita utilizar anticongelante en función de la ubicación. Sin embargo, SIEMPRE se tiene que utilizar un inhibidor de corrosión.
Cuando utilice limpiadores químicos e inhibidores siga siempre las instrucciones del fabricante y asegúresde de que el producto es apropiado para los materiales utilizados en el circuito de agua.
Caudales de trabajo y volúmenes mínimos
La siguiente tabla muestra los caudales de trabajo y los volúmenes mínimos de agua —según el tipo de clima1)— que cada unidad exterior necesita para trabajar correctamente.
En sistemas Solución Abierta (sin Unidad Interior) el volumen mínimo necesario que hay que asegurar serán siempre los 5ℓ + el volumen mínimo adicional en función del clima tal y como se muestra en esta tabla.
| Unidad exterior | Caudal c. primario | Vol. agua en IU | Vol. mín. adicional según clima2) | ||
|---|---|---|---|---|---|
| Tipo | Modelo | [ℓ/min] | [ℓ] | Medio/cálido [ℓ] | Clima frío [ℓ] |
| 100% Hidráulico | PUZ-WM50VHA | 6,5 ~ 14,3 | 5 | 2 | 24 |
PUZ-WM60VAA | 8,6 ~ 17,2 | 5 | 4 | 29 | |
PUZ-WM85V/YAA | 10,8 ~ 24,4 | 5 | 7 | 32 | |
PUZ-WM112V/YAA | 14,4 ~ 32,1 | 5 | 11 | 43 | |
PUZ-HWM140V/YHA | 17,9 ~ 36,9 | 5 | 15 | 55 | |
| Split | SUZ-SWM40VA | 6,5 ~ 11,4 | 5 | 1 | 12 |
SUZ-SWM60VA | 7,2 ~ 17,2 | 5 | 2 | 21 | |
SUZ-SWM80VA | 7,8 ~ 21,5 | 5 | 4 | 29 | |
PUD-SWM60VAA | 9,0 ~ 22,9 | 5 | 4 | 21 | |
PUD-SHWM60VAA |
|||||
PUD-SWM80V/YAA | 9,0 ~ 22,9 | 5 | 6 | 29 | |
PUD-SHWM80V/YAA |
|||||
PUD-SWM100V/YAA | 14,3 ~ 34,4 | 5 | 9 | 38 | |
PUD-SHWM100V/YAA |
|||||
PUD-SWM120V/YAA | 14,3 ~ 34,4 | 5 | 12 | 47 | |
PUD-SHWM120V/YAA |
|||||
PUD-SHWM140V/YAA | 14,3 ~ 34,4 | 5 | 15 | 55 | |
PUHZ-SW75V/YAA | 10,2 ~ 22,9 | 5 | 6 | 27 | |
PUHZ-SW100V/YAA | 14,4 ~ 32,1 | 5 | 9 | 38 | |
PUHZ-SW120V/YHA | 20,1 ~ 36,9 | 5 | 12 | 47 | |
PUHZ-SW160YKA | 23,0 ~ 63,1 | 5 | 18 | 64 | |
PUHZ-SW200YKA | 28,7 ~ 71,7 | 5 | 24 | 81 | |
PUHZ-SHW80V/YAA | 10,2 ~ 22,9 | 5 | 6 | 29 | |
PUHZ-SHW112V/YAA | 14,4 ~ 32,1 | 5 | 11 | 43 | |
PUHZ-SHW140YHA | 17,9 ~ 36,9 | 5 | 15 | 55 | |
PUHZ-SHW230YKA | 28,7 ~ 65,9 | 5 | 28 | 94 | |
| Híbrido | PUHZ-FRP71VHA | 11,5 ~ 22,9 | 5 | 6 | 27 |
PUMY-P112/125/140 | 17,9 ~ 35,8 | 5 | 22 | 75 | |
Si el caudal de circulación está por debajo del umbral mínimo de detección del caudalímetro (5,0ℓ/min por omisión) se activará la señal de error de caudal.
Si el caudal excede los 36,9ℓ/min la velocidad del agua sería superior a 2,0m/s, lo que podría erosionar las tuberías.

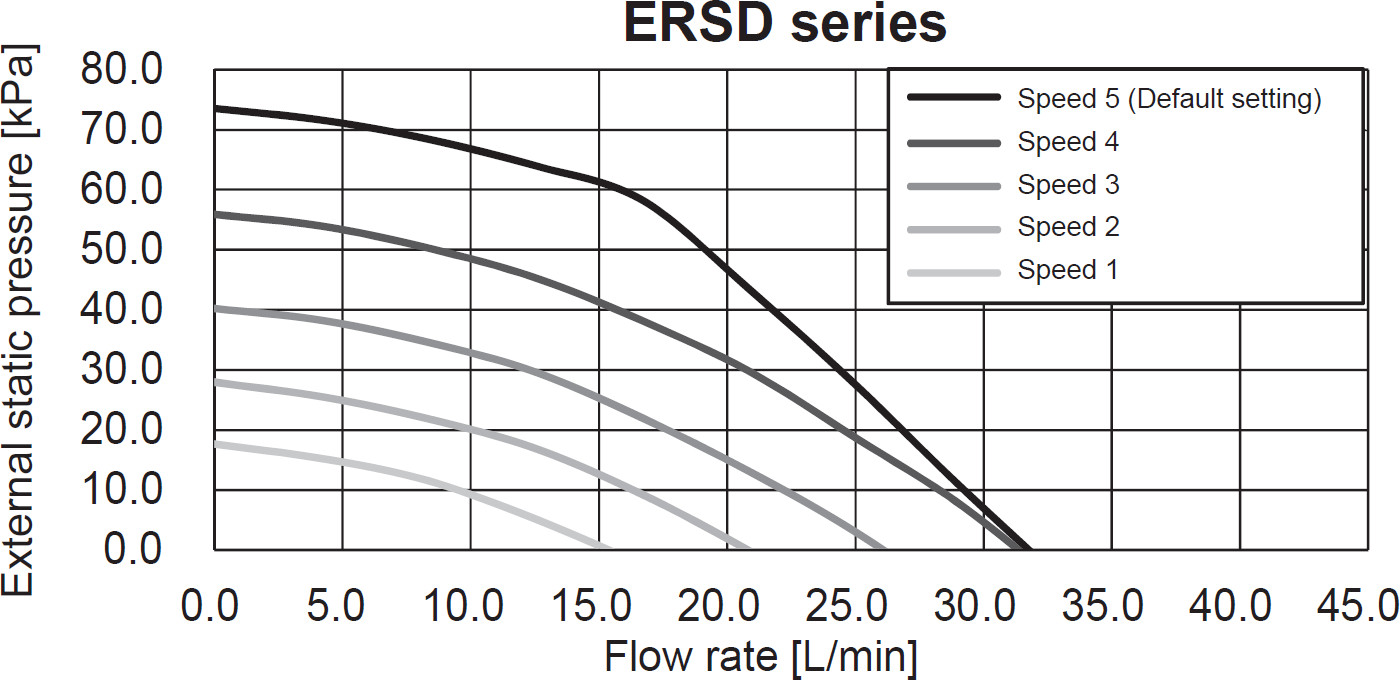

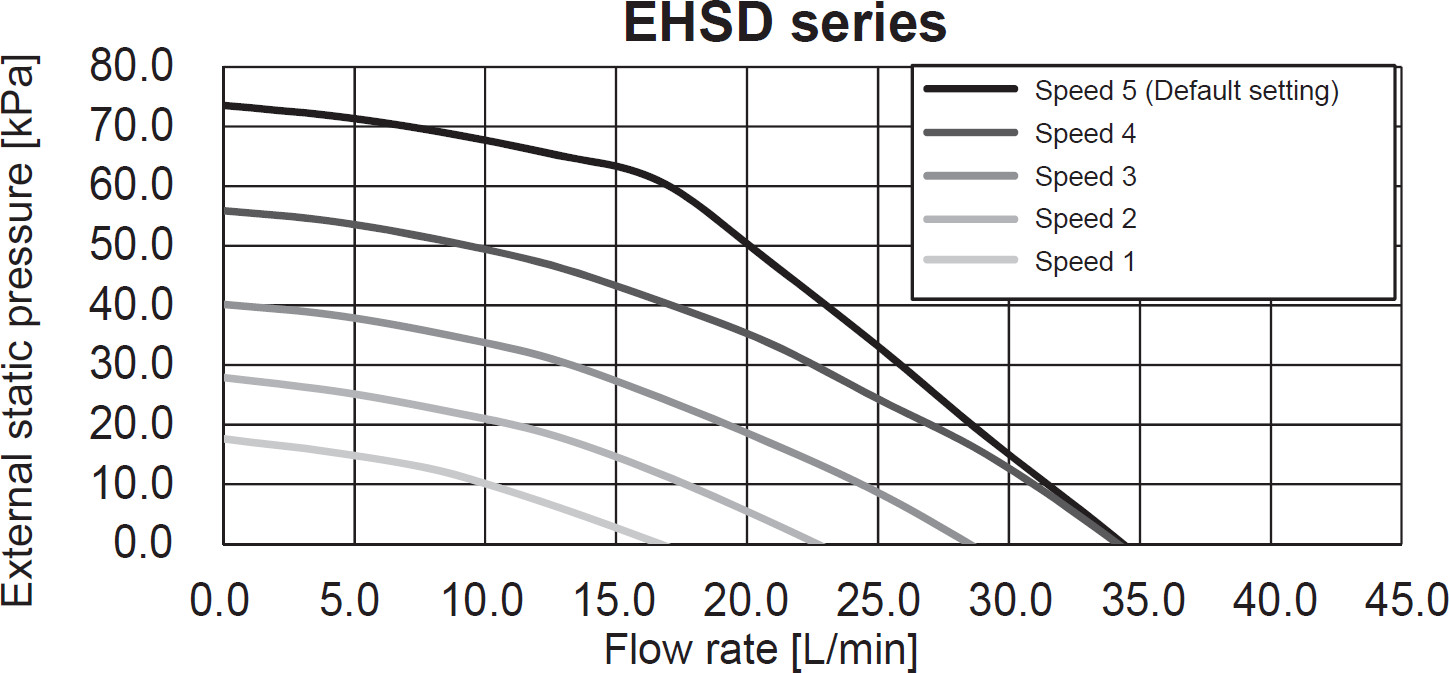

Curvas características de las bombas de circulación

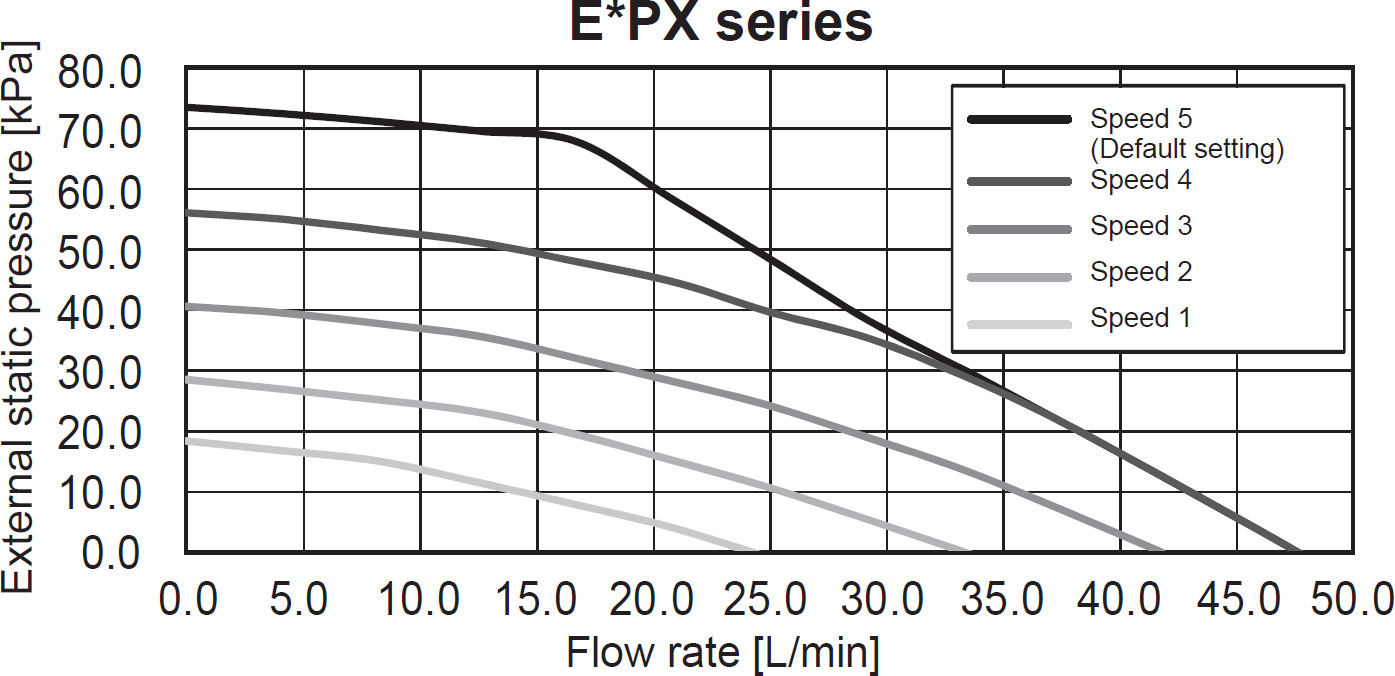

Hydrobox
X | ERPX-VM2D, ERPX-MD | EHPX-VM2D |
|---|---|---|
 |
||
D | ERSD-VM2D | EHSD-VM2D |
 |  |
|
C | ERSC-VM2D | EHSC-VM2D |
 |  |
|
E | ERSE-YM9ED, ERSE-MED, EHSE-YM9ED |
|
 |
||
Para la instalación de Hydroboxes EHPX o ERPX téngase en cuenta la diferencia de presión en la correspondiente al tramo de tubería hidráulica que une la unidad exterior y la interior.

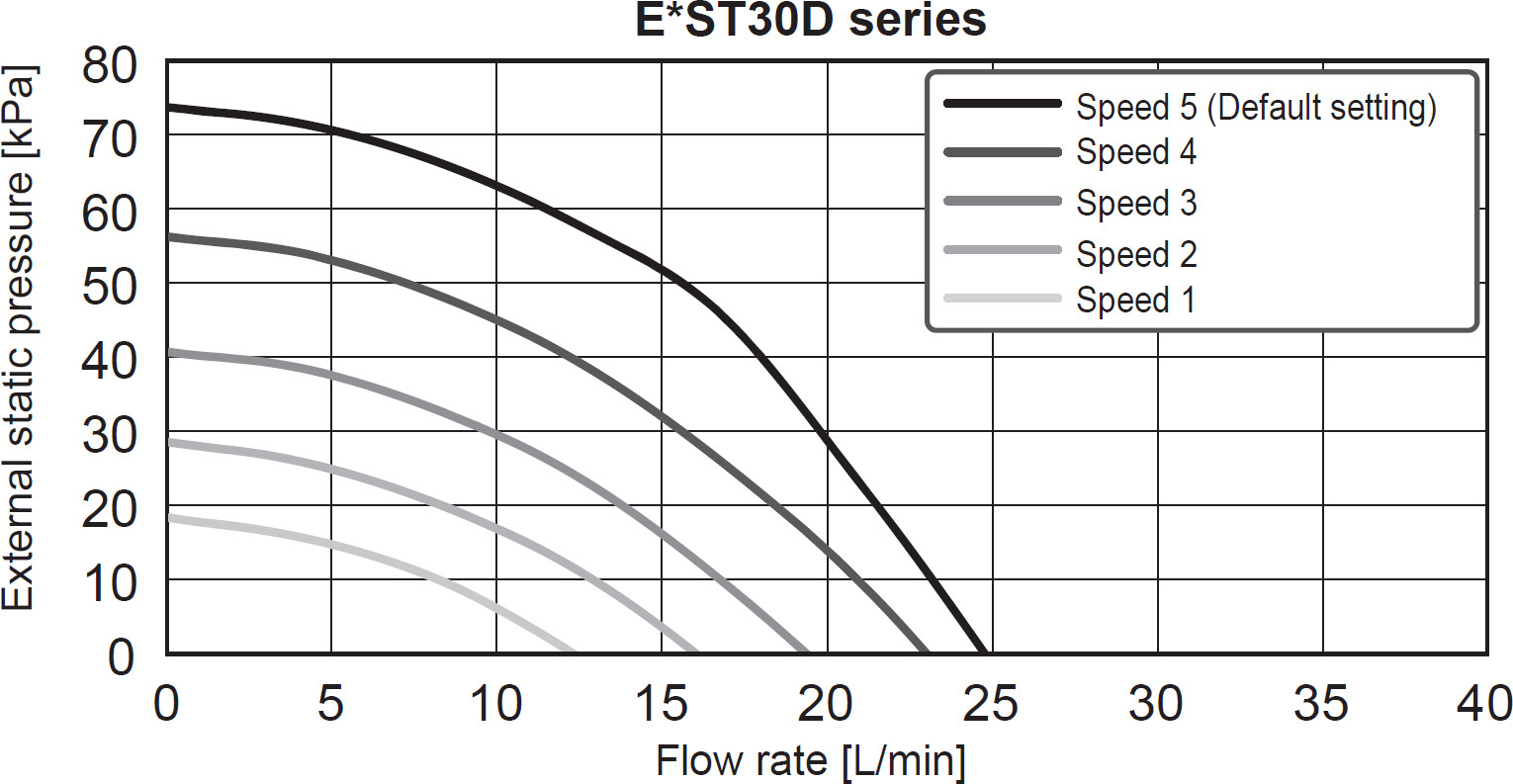

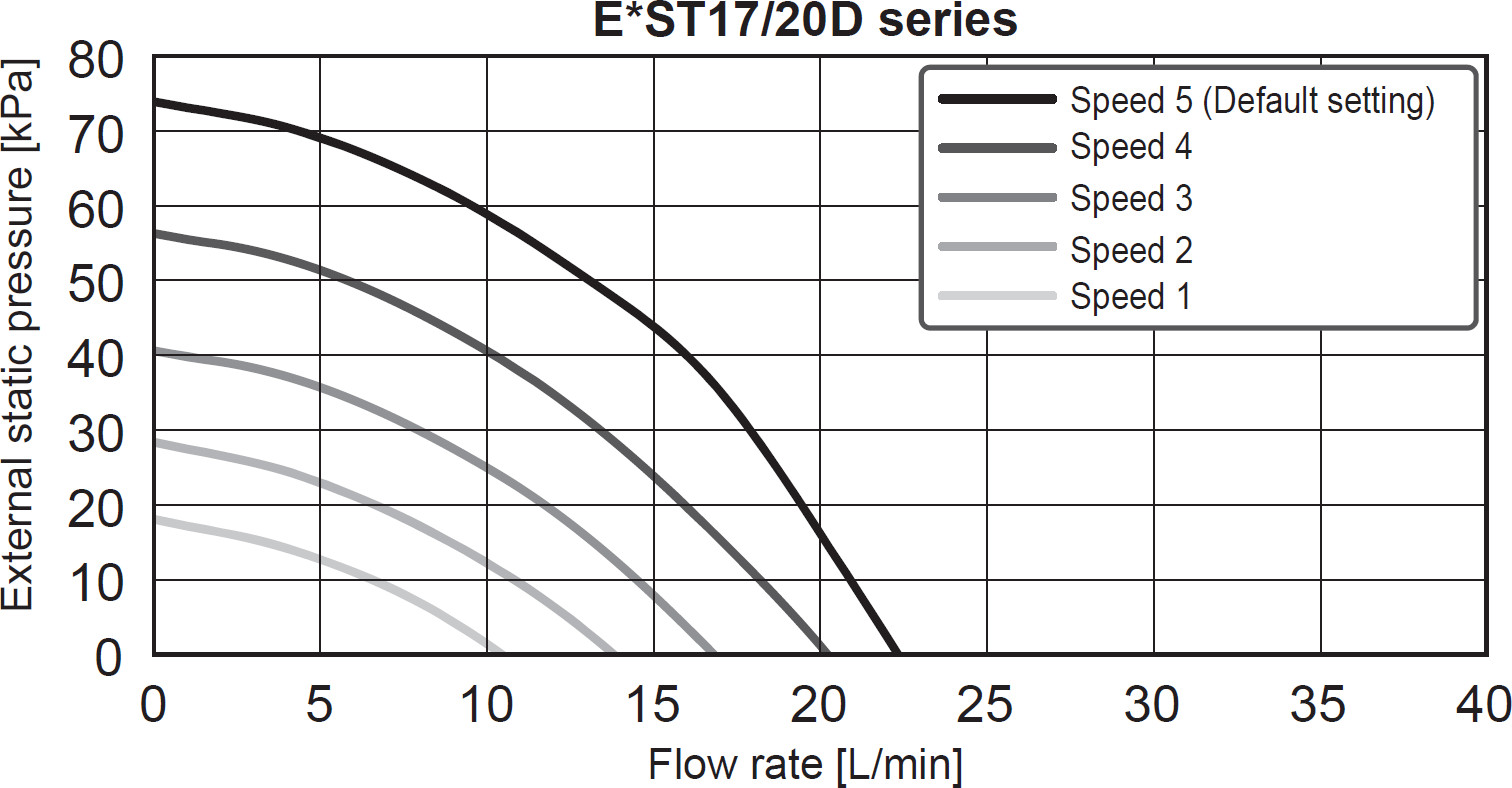

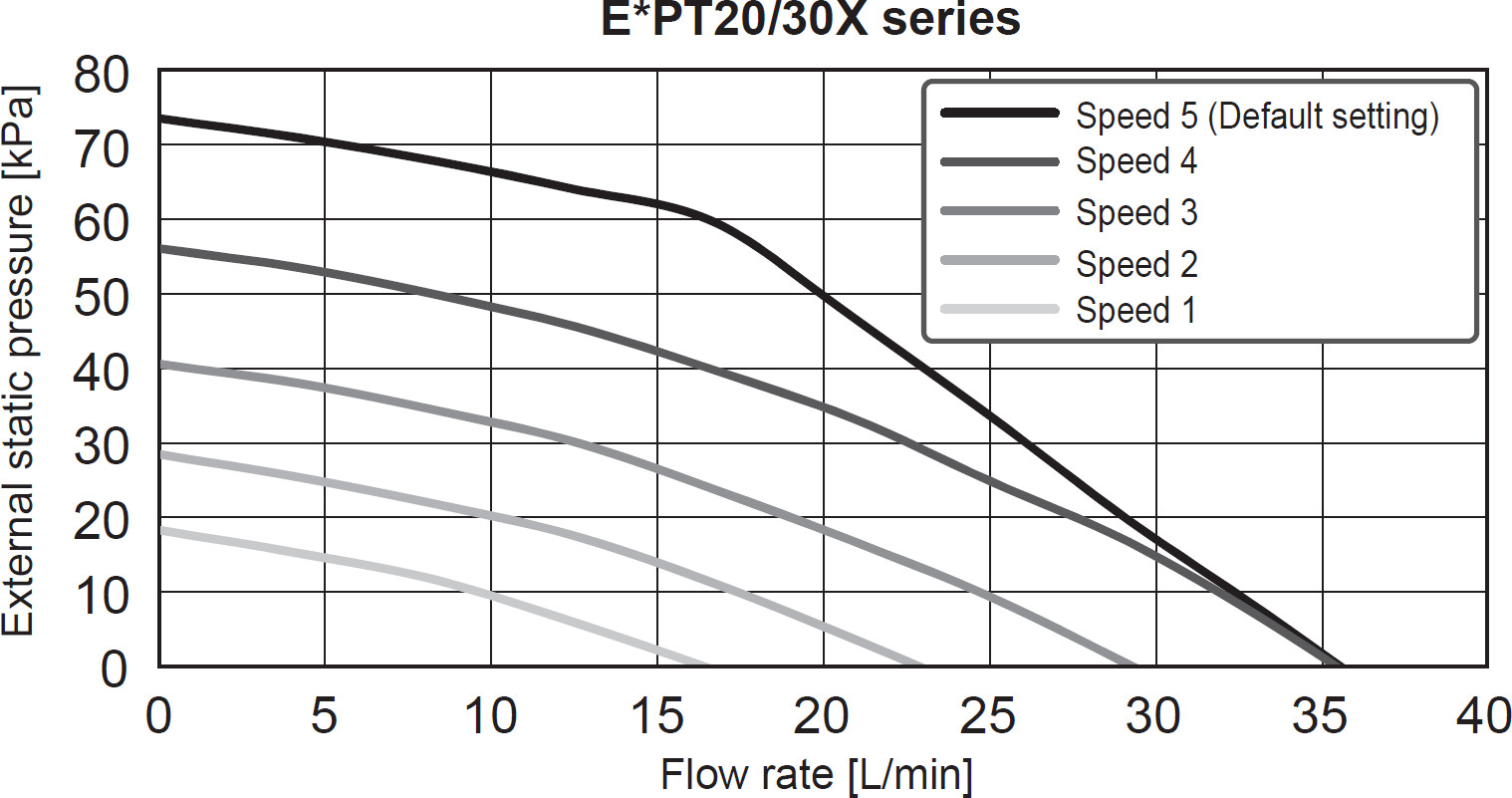

Hydrobox Dúo
Para la instalación de Hydrobox Dúo EHPT o ERPT téngase en cuenta la diferencia de presión en la correspondiente al tramo de tubería hidráulica que une la unidad exterior y la interior.
Dimensionamiento de los vasos de expansión
El volumen del vaso de expansión debe ajustarse al volumen de agua total de la instalación. Para elegir su tamaño se puede utilizar la fórmula o bien el gráfico mostrado a continuación.
V = ε * G / (1 - (P1 + 0.098) / (P2 + 0.098))
Donde
V: Volumen de expansión necesario [ℓ]ε: Coeficiente de expansión del aguaG: Volumen total de agua en el sistema [ℓ]P1: Presión de ajuste del vaso de expansión [MPa]P2: Presión máxima durante el funcionamiento [MPa]
El siguiente gráfico representa el volumen de expansión necesario V en función del volumen total de agua en el sistema G tomando los parámetros ε = 0.0229 @70°C, P1 = 0.1 MPa y P2 = 0.3 MPa, con un margen de seguridad del 30%.
Combinación con Hydroboxes
Cuando el volumen de expansión necesario sea mayor al del vaso de expansión que viene incorporado en un Hydrobox o Hydrobox Dúo, se necesita un vaso de expansión adicional para que el volumen de ambos supere el requerimiento mínimo.
En la siguiente tabla resumimos los volúmenes de los vasos de expansión que vienen incorporados en las unidades interiores según su tipo y el sufijo3) de su nombre de modelo.
| Tipo | Sufijo | |||||
|---|---|---|---|---|---|---|
-MD | -MED | -VM2D | -VM6D | -VM2ED | -YM9ED |
|
| Hydrobox | 10ℓ | Sin vaso | 10ℓ | – | – | Sin vaso |
| Hydrobox Dúo | 12ℓ | – | 12ℓ | 12ℓ | Sin vaso | Sin vaso |
Para los Hydrobox e Hydrobox Dúo que no incorporan de serie un vaso de exansión, disponemos del vaso de expansión opcional PAC-EVP12-E de 12ℓ.
EHST20D-VM2D el sufijo sería -VM2DUPDATES
