Kit premontado ERPT18X-VS3D

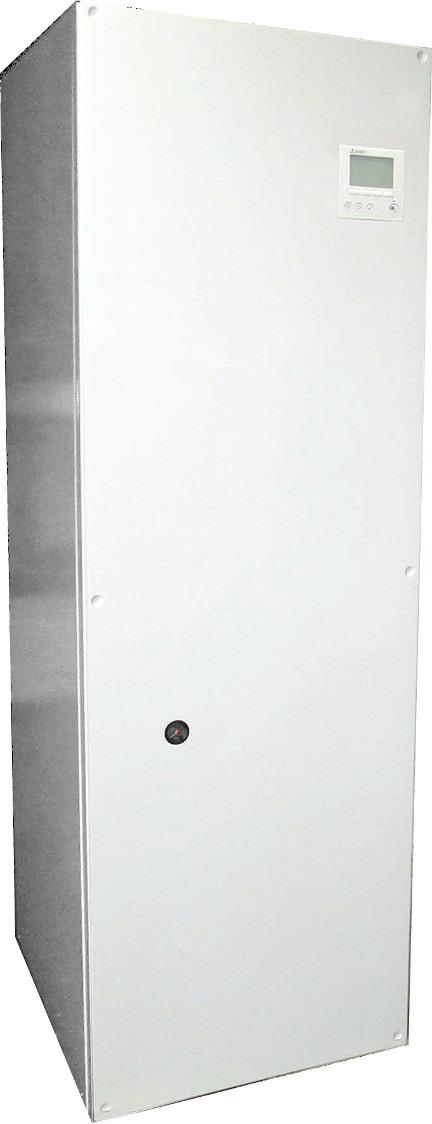

Foto

Especificaciones básicas

Modelo ERPT18X-VS3D1)
Modos de funcionamiento F/C
Conexión con OU 100% Hidráulico
Depósito de ACS Volumen [ℓ] 180
Material Acero Inoxidable F18
Superficie del serpentín[m²] 1,8
Presión máx. del serpentín[bar] 6
Presión máx. del depósito[bar] 6
Pérdidas de calor[W] 63
Clasificación energética2) B
Datos de
instalación
Dimensiones Al×An×Fo [mm] 1840×595×570
Peso vacío [kg] 130
Peso lleno [kg] 335
Volumen vaso de expansión [ℓ] 7
Volumen depósito de inercia [ℓ] 40
Datos
eléctricos
Placa de control3) Alimentación 1∿, 230V, 50Hz
Consumo [kW] 0,30
Corriente [A] 1,95
PIA [A] 10
Resistencia
de apoyo
Alimentación 1∿, 230V, 50Hz
Capacidad [kW] 3
Unidades
exteriores
compatibles
Power Inverter 5,0kW PUZ-WM50VHA
6,0kW PUZ-WM60VAA
8,5kW PUZ-WM85V/YAA
11,2kW PUZ-WM112V/YAA
Zubadan 14,0kW PUZ-HWM140V/YHA
Accesorios
opcionales
Sonda de ambiente remota PAC-SE41TS-E
Sonda de para control de zonas PAC-TH011-E
Sonda de para caldera
o tanque de inercia
5m PAC-TH012HT-E
30m PAC-TH012HTL-E
Control
inalámbrico
Receptor PAR-WR51R-E
Emisor4) PAR-WT50R-E
Tapa para el hueco del mando PAC-RC01-E
Interfaces MELCloud (WiFi) MAC-567IF-E
KNX KLIC-MITTE5)
Modbus MELCOBEMS MINI6)

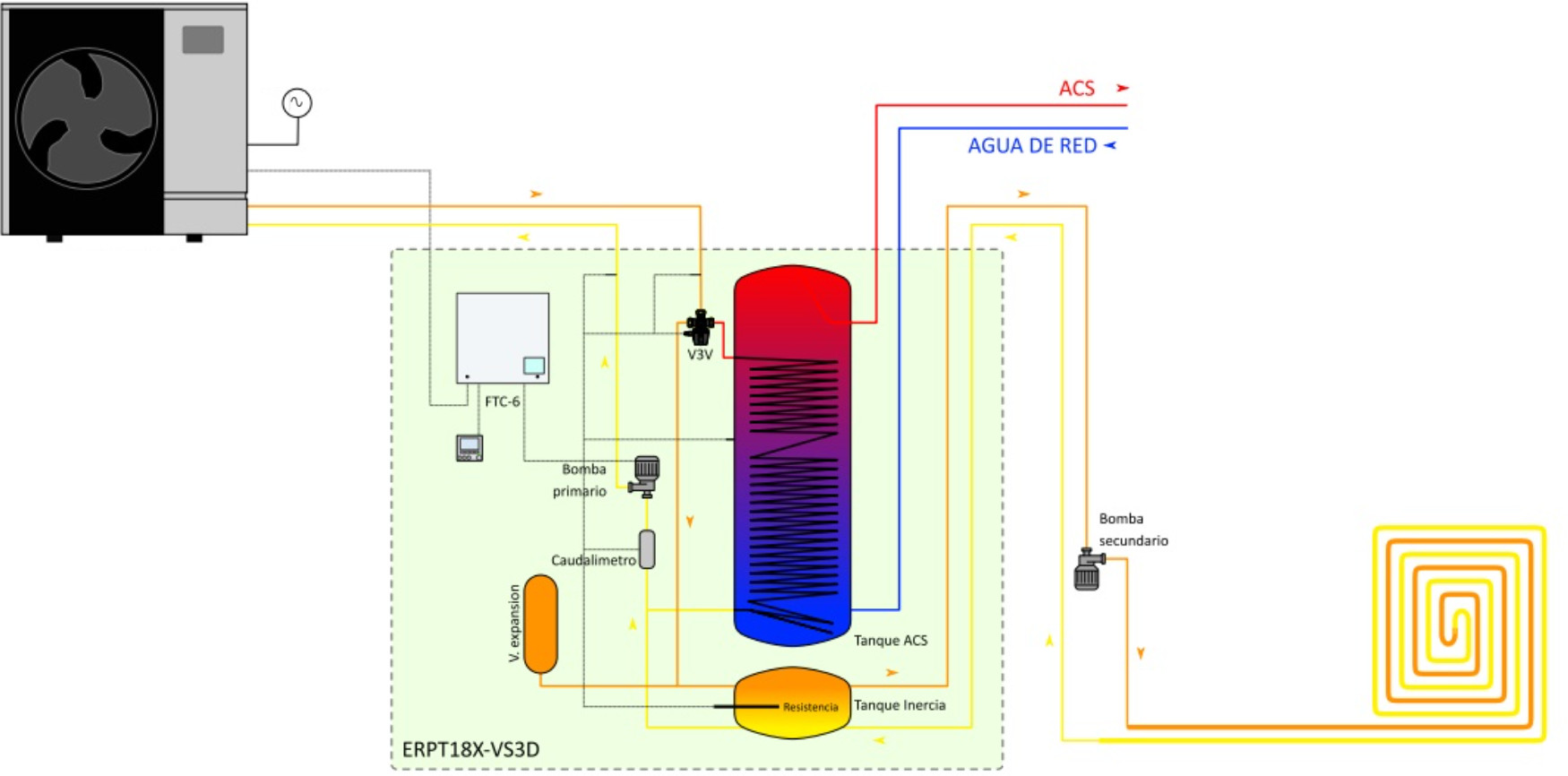

Esquema

Componente Contenido en kit
Placa de control FTC6
Mando principal
Válvula de 3 vías
Bomba de circulación (Primario7))
Caudalímetro
Vaso de expansión
Depósito de inercia
Depósito de ACS
Resistencia de apoyo8)
Bomba de circulación (secundario)

Dimensiones

Acometida de tuberías

Toma Descripción Conexión
1 Impulsión
IU ⇒ Secundario
1“
2 Retorno
IU ⇐ Secundario
1”
3 Llenado tanque ACS ¾″
4 Salida de ACS ¾″
5 Entrada OUIU 1“
7 Retorno OUIU 1”
11 Llenado del circuito ½″
12 Salida de drenaje9) ⌀15mm

Planta y alzado

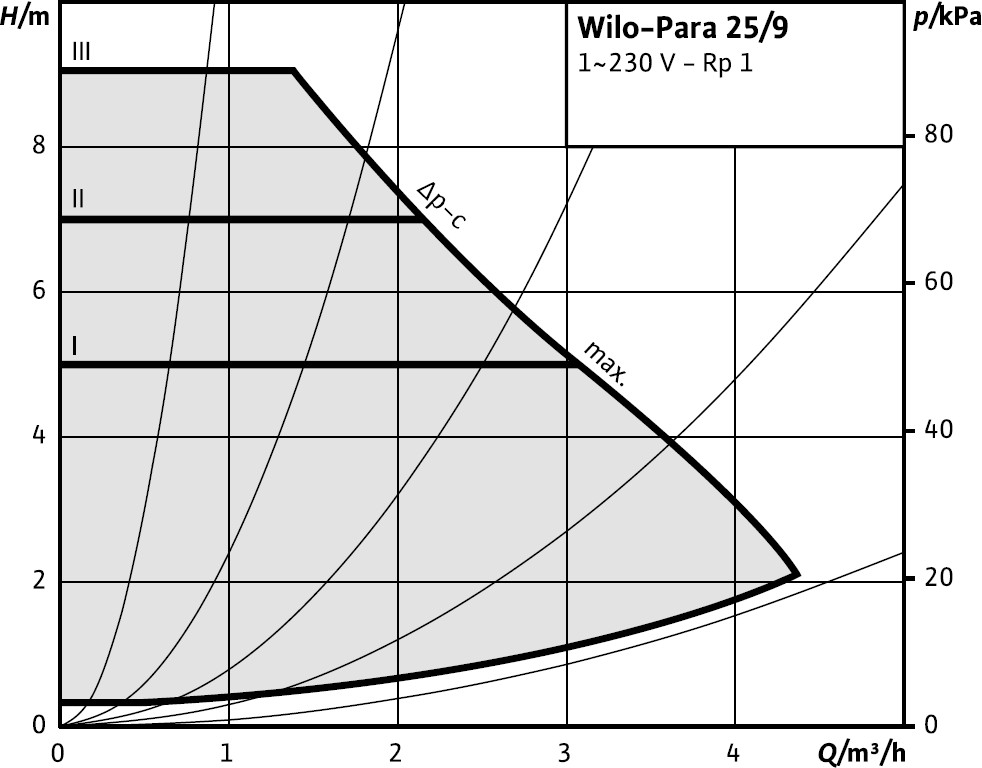

Bomba de circulación

La bomba de circulación es el modelo de Wilo® Para 25/9.

Más detalles en el catálogo de Wilo® wilo164576.pdf

Documentación

Descargar archivo
Manual de instalación

Descargar archivo
Etiqueta ErP (Tanque ACS)

Descargar archivo
Declaración de conformidad

1) , 5) , 6)
No fabricado por Mitsubishi Electric
2)
Del tanque de ACS
3)
En caso de alimentación independiente
4)
Permite hasta 8 emisores por cada receptor PAR-WR51R-E
7)
Entre OU y Depósito de inercia
8)
Inmersa en tanque de inercia
9)
Situado en la base del aparato
