Kit de dos zonas PAC-TZ02-E
Foto
Especificaciones básicas
| Modelo | PAC-TZ02-E |
|||
|---|---|---|---|---|
| Datos de instalación | Dimensiones | Al×An×Fo | [mm] | 383x265x383 |
| Peso | [kg] | 17 | ||
| Niveles sonoros | SPL | [dB(A)] | 28 | |
| PWL | [dB(A)] | 40 | ||
| Datos eléctricos | Alimentación | 1∿, 230V, 50Hz1) | ||
| Bombas de circulación | Cantidad | 22) | ||
| Consumo máximo | [W] | 52 | ||
| [A] | 0,52 | |||
| Altura manométrica máx. | [mca] | 7,03) | ||
| Válvula mezcladora | Consumo | [W] | 5 | |
| Tiempo de recorrido a 90º | [s] | 120 | ||
| Caudal de circulación4) | Depende de la unidad exterior5) | |||

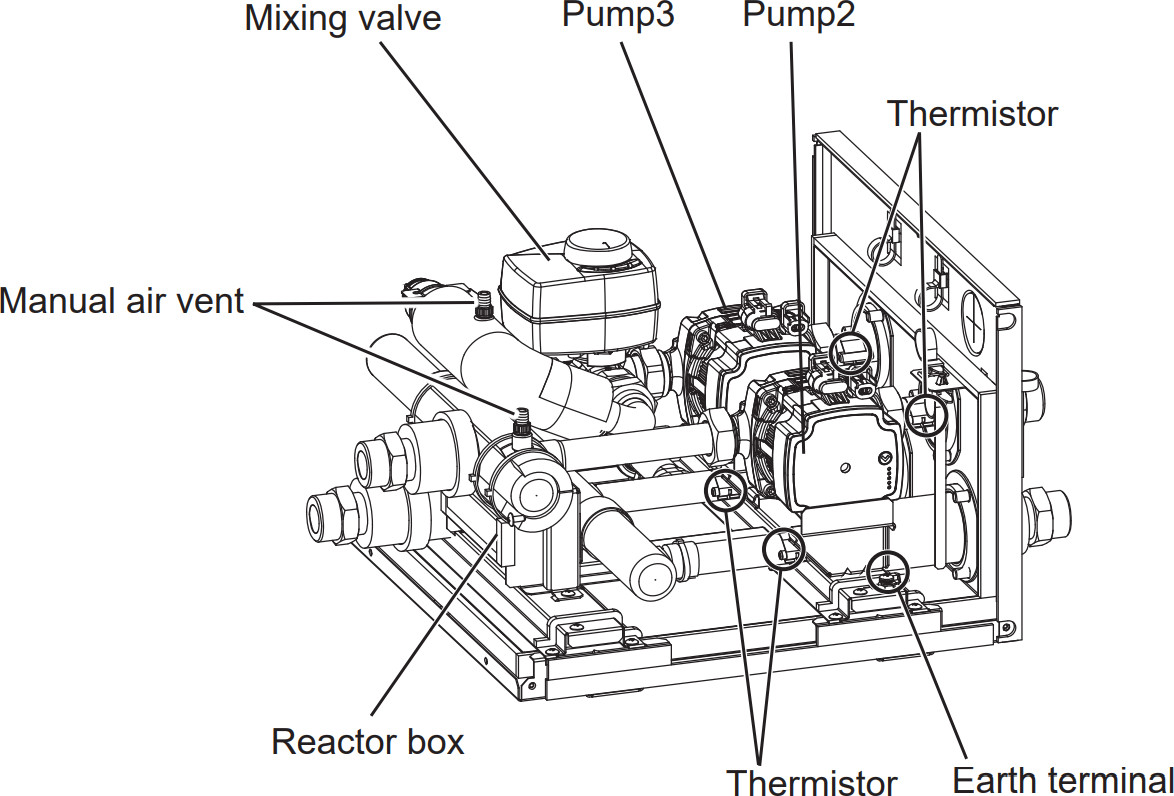

Componentes
Dimensiones
Leyenda:
| Hydrobox | Zona 1 | Zona 2 | |||
|---|---|---|---|---|---|
A | Impulsión desde Hydrobox | C | Retorno desde Zona 1 | E | Retorno desde Zona 2 |
B | Retorno hacia Hydrobox | D | Impulsión hacia Zona 1 | F | Impulsión hacia Zona 2 |
Esquema eléctrico
Es necesario ajustar los siguientes microinterruptores de la placa de control de la unidad interior (Hydrobox o Hydrobox Duo) según la siguiente tabla:
| Microinterruptor | Función | Posición OFF | Posición ON | Ajuste para PAC-TZ02-E |
|---|---|---|---|---|
SW2-6 | Tanque de mezcla | ❌ | ✅ | Posición ON |
SW2-7 | Control de Tª de 2 zonas | ❌ | ✅ | Posición ON |
Esquema hidráulico
Bombas de circulación
Modo de presión proporcional

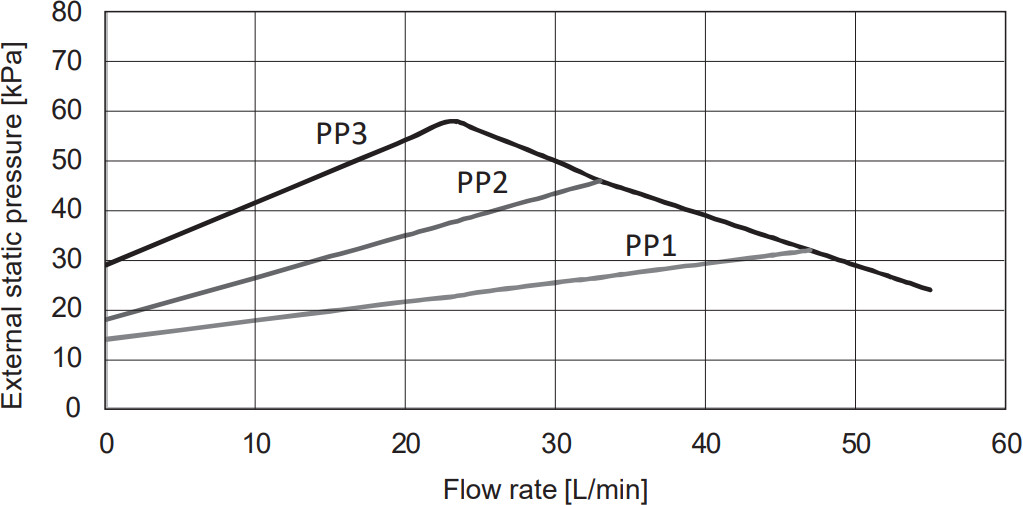

En el modo de presión proporcional (PP) la altura manométrica (presión) se reduce cuando cae la demanda de calefacción y aumenta cuando la demanda sube.
PP1: Curva PP más baja; PP2: Curva PP intermedia; PP3: Curva PP más alta.
La función autoadaptativa permite que la bomba ajuste su funcionamiento automáticamente para adaptarse a las variaciones de carga que se puedan producir a lo largo del tiempo.
Modo de presión constante
En el modo de presión constante (CP) la altura manométrica (presión) se mantiene constante independientemente de la demanda de calefacción.
CP1: Curva CP más baja; CP2: Curva CP intermedia; CP3: Curva CP más alta.
La función autoadaptativa permite que la bomba ajuste su funcionamiento automáticamente para adaptarse a las variaciones de carga que se puedan producir a lo largo del tiempo.
Modo de curva constante
La bomba de circulación funciona en una curva constante.
