Tabla de Contenidos
Unidades Exteriores PUHZ-SW200YKA(-BS)

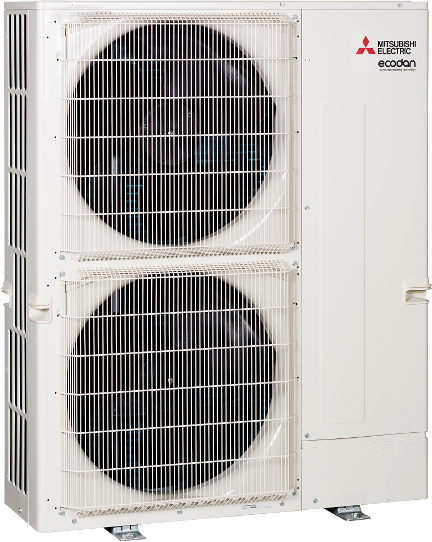

Foto
Especificaciones básicas
| Modelo | Estándar | PUHZ-SW200YKA |
||
|---|---|---|---|---|
Versión -BS | PUHZ-SW200YKA-BS |
|||
| Tipo | Split R410A | |||
| Tecnología | Power Inverter | |||
| Capacidad | Calefacción (A7W35) | [kW] | 25,0 | |
| Refrigeración (A35W18) | [kW] | 22,0 | ||
| Datos de alimentación eléctrica | Alimentación | 3∿, 400V, 50Hz | ||
| Corriente máx. | [A] | 31 | ||
| Tamaño PIA | [A] | 32 | ||
| Cableado | [mm²] | 4 × 10 + ⏚ | ||
| Datos de instalación | Dimensiones | Al×An×Fo | [mm] | 1338×1050×330 |
| Peso | [kg] | 136 | ||
| Nivel sonoro | SPL (Calor) | [dB] | 62 | |
| SPL (Frío) | [dB] | 62 | ||
| PWL (Calor) | [dB] | 78 | ||
| Caudal del ventilador | [m³/min] | 140 | ||
| Datos frigoríficos | Diámetros Tuberías | Líquido | [mm (″)] | ⌀ 12,70 (½) |
| Gas | [mm (″)] | ⌀ 25,40 (1) | ||
| Distancias máximas | Altura | [m] | 30 | |
| Total | [m] | 80 | ||
| Gas refrigerante | Tipo (PCA) | R410A (2088) | ||
| Precarga | [kg] | 7,7 | ||
| [m] | 30 | |||
| Datos del circuito hidráulico primario | Tª impulsión | Calor (Máx.) | [°C] | 60 |
| Frío (Mín.) | [°C] | 5 | ||
| Caudal de trabajo | [ℓ/min] | 28,7 ~ 71,7 | ||
| Volumen mínimo | Cl. med/cál | [ℓ] | 29 | |
| Clima frío | [ℓ] | 86 | ||
| Rango de Tª exterior operativa | Calefacción | [°C] | -20 ~ +21 | |
| Refrigeración | [°C] | -15 ~ +46 | ||
| Producción de ACS | [°C] | -20 ~ +35 | ||
| Unidades interiores compatibles | Hydrobox | F/C | ERSE-YM9ED |
|
ERSE-MED |
||||
| S/C | EHSE-YM9ED |
|||
| Accesorios compatibles | Placa de control FTC6 | PAC-IF071B-E |
||
| Placa de control FTC2BR | PAC-IF033B-E |
|||
| Tratamiento Blygold® | ATW-BLY-2VN |
|||
| Deflector de salida de aire | PAC-SG96SG-E × 2 |
|||
| Guía de protección de viento | PAC-SH95AG-E × 2 |
|||
| Tapones/guía drenaje | PAC-SG61DS-E |
|||
| Bandeja centralizada drenaje | PAC-SH97DP-E |
|||
| Herramienta de monitorización | PAC-SK52ST-E |
|||

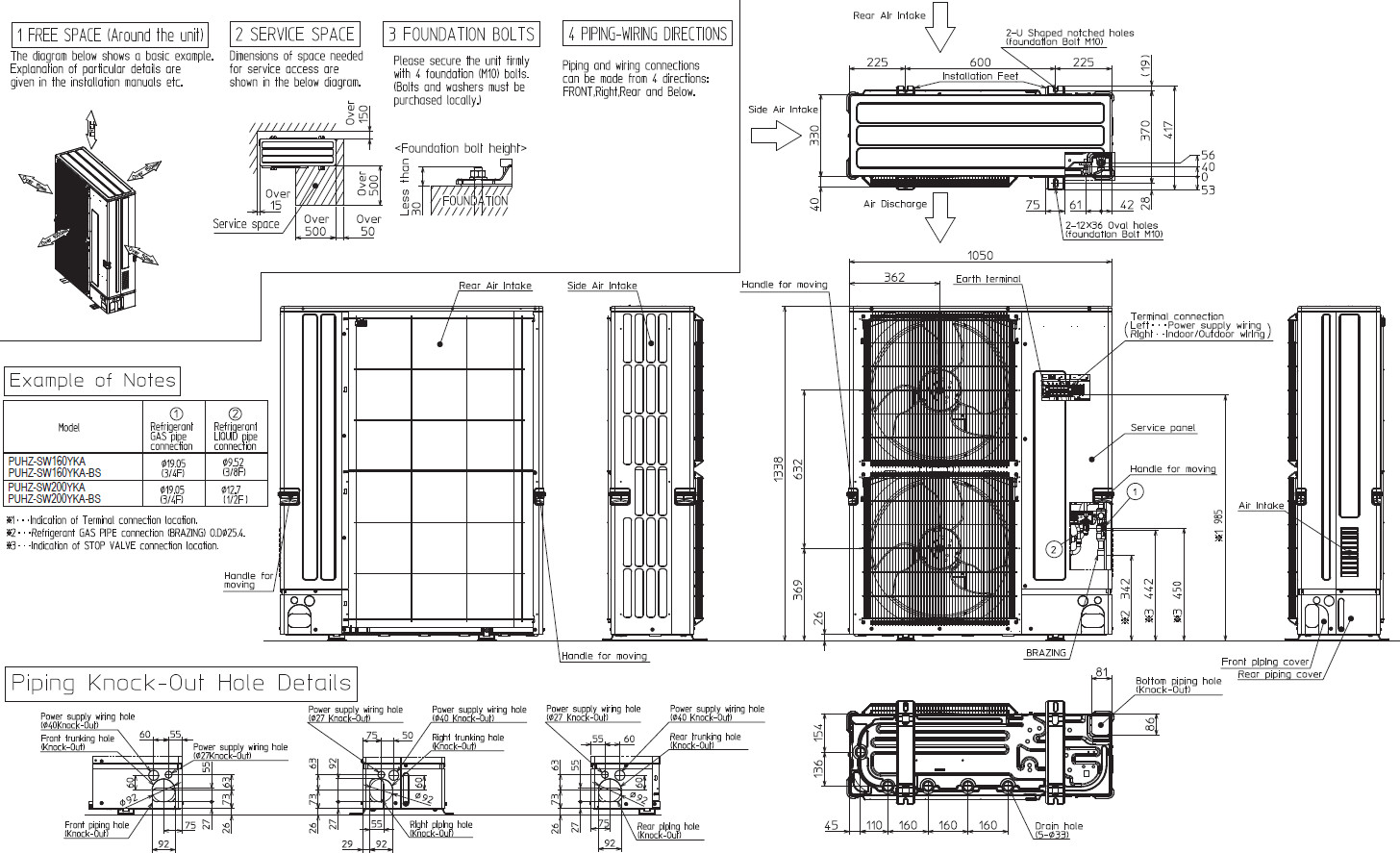

Dimensiones

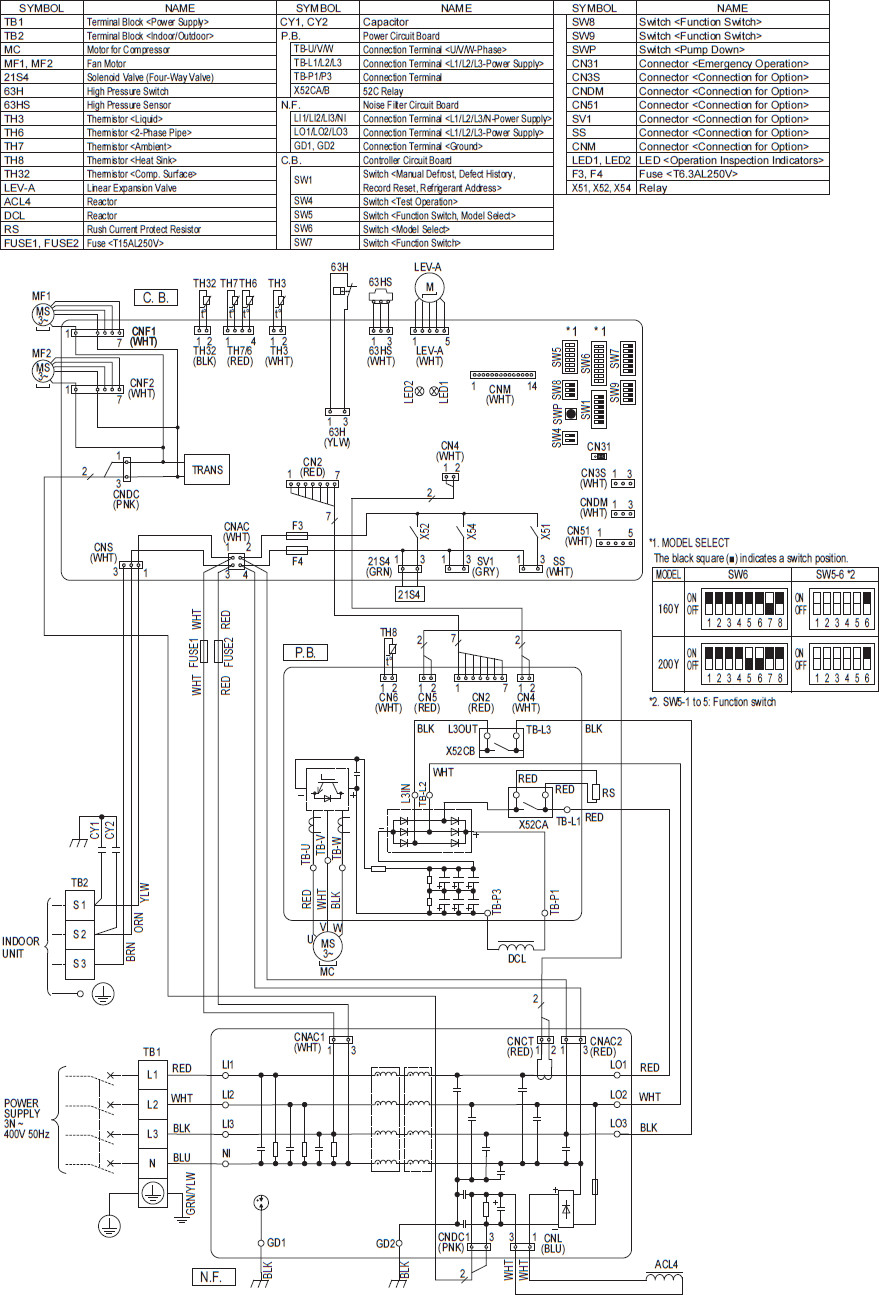

Esquema eléctrico

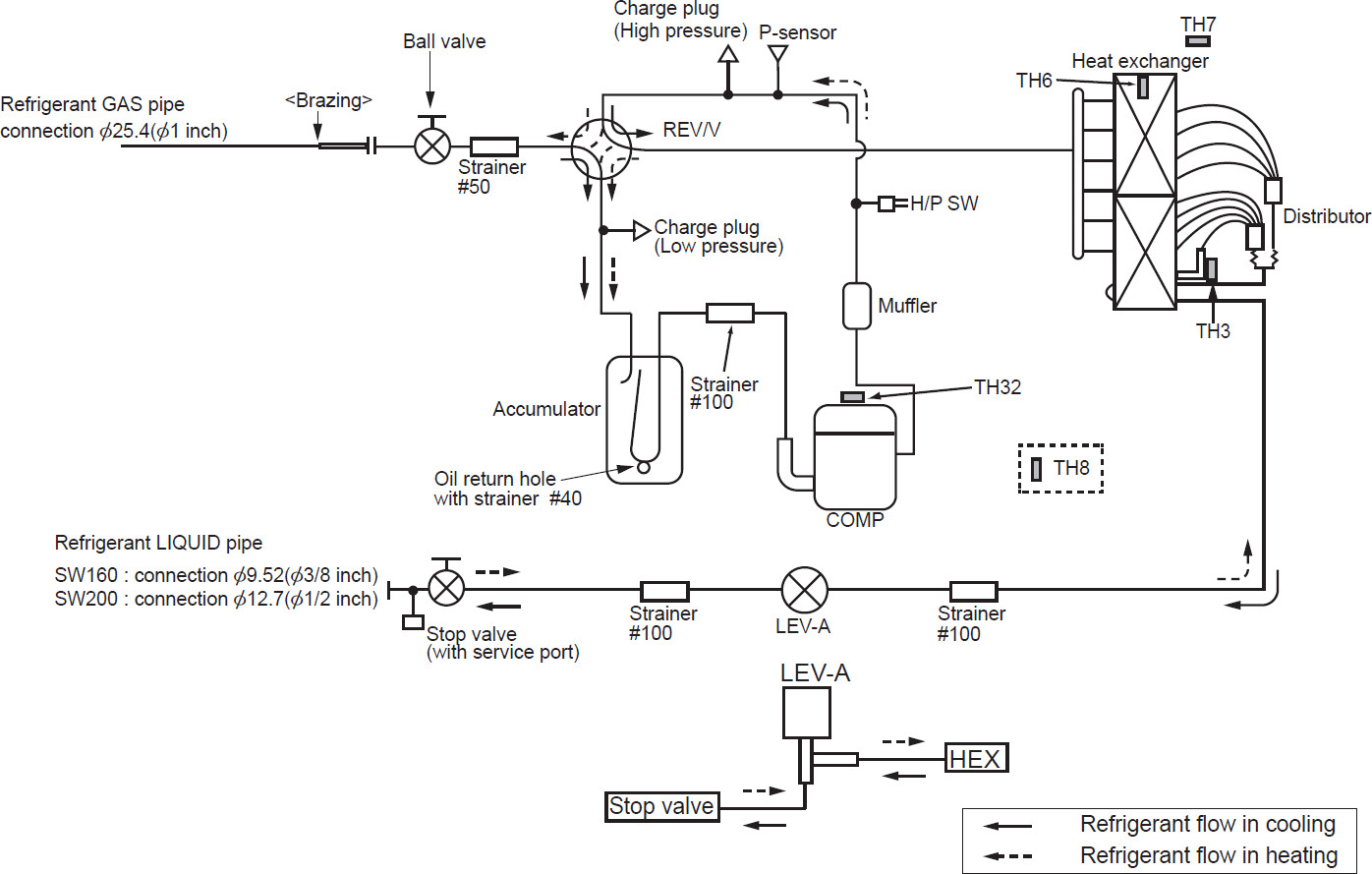

Esquema frigorífico
Datos de rendimiento
- Datos de referencia mostrados a temperaturas de agua de impulsión de 35°C, 40°C, 45°C, 50°C, 55°C y 60°C.
- Se muestran los regímenes de trabajo Máximo, Nominal, Medio (80% del Nominal) y Mínimo del compresor.
- Los datos resaltados así integran la función de desescarche.
- El rendimiento real puede variar según las condiciones de funcionamiento.
- Datos medidos según EN 14511:2013.
Refrigeración
| Temperatura de impulsión [°C] | |||||
|---|---|---|---|---|---|
| 7 | 18 | ||||
| Rég. | Tª | Cap. | EER | Cap. | EER |
| [°C] | [kW] | [kW] | |||
| Máx. | 35 | 20,3 | 2,19 | 27,8 | 2,95 |
| 30 | 21,2 | 2,40 | 25,6 | 3,58 | |
| 25 | 21,9 | 2,71 | 26,4 | 4,03 | |
| 20 | 22,7 | 2,83 | 27,4 | 4,22 | |
| Nom. | 35 | 20,0 | 2,25 | 22,0 | 4,10 |
| 30 | 20,0 | 2,63 | 22,0 | 4,46 | |
| 25 | 20,0 | 3,06 | 22,0 | 4,93 | |
| 20 | 20,0 | 3,39 | 22,0 | 5,22 | |
| Med. | 35 | 16,0 | 2,76 | 17,6 | 4,74 |
| 30 | 16,0 | 3,05 | 17,6 | 5,15 | |
| 25 | 16,0 | 3,63 | 17,6 | 5,66 | |
| 20 | 16,0 | 3,97 | 17,6 | 6,01 | |
| Mín. | 35 | 7,7 | 3,22 | 11,1 | 5,05 |
| 30 | 8,2 | 3,59 | 11,3 | 5,45 | |
| 25 | 8,6 | 4,05 | 11,5 | 5,86 | |
| 20 | 9,1 | 4,30 | 11,7 | 6,08 | |
Calefacción
| Temperatura de impulsión [°C] | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 35 | 40 | 45 | 50 | 55 | 60 | |||||||||
| Rég. | Tª | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP |
| [°C] | [kW] | [kW] | [kW] | [kW] | [kW] | [kW] | [kW] | ||||||||
| Máx. | -20 | - | - | 13,1 | 2,19 | 11,8 | 1,94 | 10,9 | 1,70 | - | - | - | - | - | - |
| -15 | - | - | 13,5 | 2,30 | 12,6 | 2,07 | 11,9 | 1,84 | 11,5 | 1,62 | - | - | - | - | |
| -10 | 16,4 | 2,88 | 14,5 | 2,50 | 13,8 | 2,27 | 13,3 | 2,03 | 12,9 | 1,80 | - | - | - | - | |
| -7 | 16,8 | 3,06 | 15,3 | 2,67 | 14,8 | 2,42 | 14,3 | 2,17 | 14,0 | 1,92 | 13,6 | 1,69 | - | - | |
| 2 | 22,3 | 3,16 | 21,5 | 2,70 | 21,1 | 2,44 | 20,8 | 2,19 | 20,4 | 1,95 | 20,1 | 1,73 | 19,6 | 1,53 | |
| 7 | 30,9 | 4,40 | 30,1 | 3,66 | 29,6 | 3,29 | 29,1 | 2,93 | 28,6 | 2,61 | 28,0 | 2,31 | 27,6 | 2,07 | |
| 12 | 35,8 | 5,16 | 34,9 | 4,20 | 34,4 | 3,76 | 33,8 | 3,34 | 33,1 | 2,97 | 32,3 | 2,63 | 31,5 | 2,33 | |
| 15 | 39,0 | 5,62 | 38,0 | 4,53 | 37,4 | 4,04 | 36,7 | 3,59 | 35,9 | 3,19 | 35,1 | 2,83 | 34,1 | 2,51 | |
| 20 | 44,9 | 6,43 | 43,6 | 5,12 | 42,9 | 4,56 | 42,0 | 4,04 | 41,1 | 3,59 | 40,1 | 3,19 | 39,0 | 2,83 | |
| Nom. | -20 | - | - | 13,1 | 2,19 | 11,8 | 1,94 | 10,9 | 1,70 | - | - | - | - | - | - |
| -15 | - | - | 13,5 | 2,30 | 12,6 | 2,07 | 11,9 | 1,84 | 11,5 | 1,62 | - | - | - | - | |
| -10 | 15,4 | 2,92 | 14,5 | 2,50 | 13,8 | 2,27 | 13,3 | 2,03 | 12,9 | 1,80 | - | - | - | - | |
| -7 | 16,3 | 3,10 | 15,3 | 2,67 | 14,8 | 2,42 | 14,3 | 2,17 | 14,0 | 1,92 | 13,6 | 1,69 | - | - | |
| 2 | 20,0 | 3,39 | 20,0 | 2,80 | 20,0 | 2,51 | 20,0 | 2,20 | 20,0 | 1,96 | 20,0 | 1,73 | 19,6 | 1,53 | |
| 7 | 25,0 | 5,02 | 25,0 | 4,00 | 25,0 | 3,57 | 25,0 | 3,10 | 25,0 | 2,80 | 25,0 | 2,45 | 24,9 | 2,14 | |
| 12 | 29,2 | 5,95 | 29,2 | 4,67 | 29,2 | 4,11 | 29,2 | 3,60 | 29,2 | 3,15 | 29,2 | 2,75 | 29,2 | 2,40 | |
| 15 | 31,8 | 6,52 | 31,8 | 5,06 | 31,9 | 4,44 | 31,8 | 3,88 | 31,9 | 3,39 | 31,8 | 2,96 | 31,9 | 2,58 | |
| 20 | 36,8 | 7,53 | 36,8 | 5,75 | 36,8 | 5,02 | 36,8 | 4,37 | 36,8 | 3,81 | 36,8 | 3,33 | 36,8 | 2,91 | |
| Med. | -20 | - | - | 10,5 | 2,23 | 9,4 | 1,98 | 8,8 | 1,74 | - | - | - | - | - | - |
| -15 | - | - | 10,8 | 2,37 | 10,1 | 2,13 | 9,6 | 1,89 | 9,2 | 1,67 | - | - | - | - | |
| -10 | 12,3 | 3,06 | 11,6 | 2,63 | 11,1 | 2,37 | 10,7 | 2,11 | 10,4 | 1,86 | - | - | - | - | |
| -7 | 13,0 | 3,30 | 12,3 | 2,83 | 11,8 | 2,55 | 11,5 | 2,27 | 11,2 | 2,01 | 10,9 | 1,76 | - | - | |
| 2 | 16,0 | 3,80 | 16,0 | 3,10 | 16,0 | 2,70 | 16,0 | 2,40 | 16,0 | 2,10 | 16,0 | 1,80 | 16,0 | 1,60 | |
| 7 | 20,0 | 5,50 | 20,0 | 4,40 | 20,0 | 3,90 | 20,0 | 3,40 | 20,0 | 3,00 | 20,0 | 2,60 | 20,0 | 2,20 | |
| 12 | 23,4 | 6,56 | 23,4 | 5,11 | 23,4 | 4,48 | 23,4 | 3,91 | 23,4 | 3,41 | 23,4 | 2,97 | 23,4 | 2,58 | |
| 15 | 25,5 | 7,22 | 25,5 | 5,56 | 25,5 | 4,85 | 25,5 | 4,23 | 25,5 | 3,68 | 25,5 | 3,20 | 25,5 | 2,79 | |
| 20 | 29,4 | 8,38 | 29,4 | 6,36 | 29,4 | 5,53 | 29,4 | 4,80 | 29,4 | 4,17 | 29,4 | 3,63 | 29,4 | 3,16 | |
| Mín. | -20 | - | - | 9,4 | 2,24 | 8,5 | 1,98 | 8,0 | 1,74 | - | - | - | - | - | - |
| -15 | - | - | 9,9 | 2,39 | 9,3 | 2,15 | 8,8 | 1,90 | 8,4 | 1,67 | - | - | - | - | |
| -10 | 12,0 | 3,08 | 10,8 | 2,65 | 10,3 | 2,39 | 9,9 | 2,13 | 9,6 | 1,88 | - | - | - | - | |
| -7 | 12,6 | 3,32 | 11,6 | 2,86 | 11,2 | 2,58 | 10,8 | 2,30 | 10,4 | 2,02 | 10,1 | 1,77 | - | - | |
| 2 | 11,1 | 4,22 | 10,5 | 3,41 | 10,2 | 3,03 | 9,8 | 2,66 | 9,4 | 2,33 | 9,0 | 2,03 | 8,5 | 1,77 | |
| 7 | 6,1 | 4,76 | 5,8 | 3,87 | 5,7 | 3,45 | 5,5 | 3,08 | 5,3 | 2,74 | 5,2 | 2,43 | 5,0 | 2,16 | |
| 12 | 7,1 | 5,61 | 6,8 | 4,47 | 6,5 | 3,97 | 6,3 | 3,53 | 6,1 | 3,12 | 5,9 | 2,76 | 5,7 | 2,45 | |
| 15 | 7,9 | 6,18 | 7,4 | 4,88 | 7,2 | 4,32 | 6,9 | 3,82 | 6,7 | 3,38 | 6,4 | 2,99 | 6,2 | 2,64 | |
| 20 | 9,3 | 7,20 | 8,6 | 5,62 | 8,3 | 4,95 | 8,0 | 4,36 | 7,7 | 3,84 | 7,4 | 3,39 | 7,1 | 3,00 | |
Rango disponible
| Calefacción | Refrigeración |
|---|---|
 |  |
Asegúrese de evitar el rango no disponible durante los desescarches. De lo contrario, la unidad exterior podría no haberse desecho de toda la escarcha y/o el PHEX se podría congelar.
Temperaturas máximas de impulsión

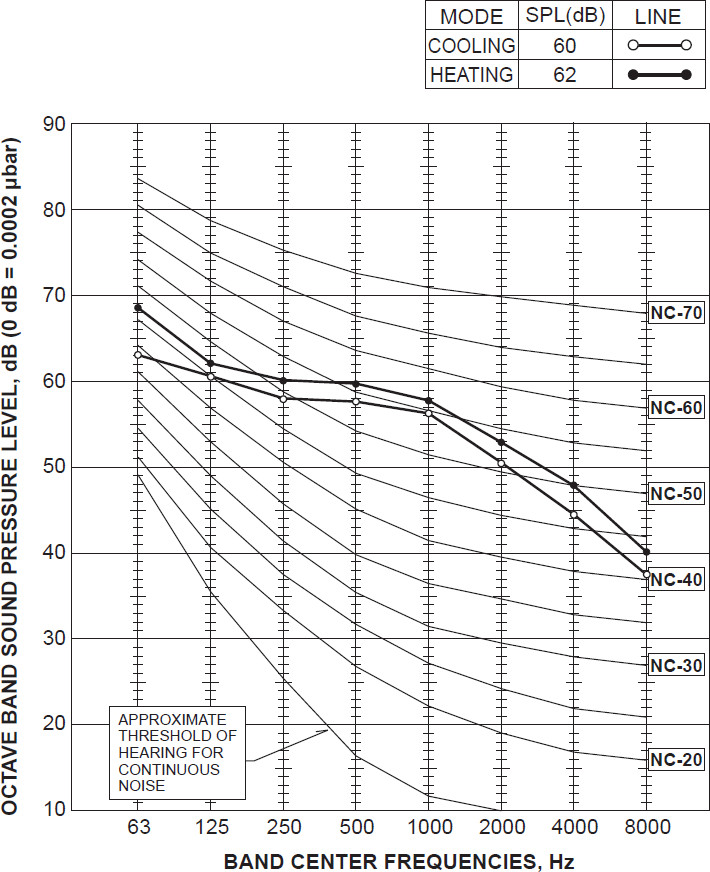

Curvas de criterio sonoro
- Datos sonoros tomados con el sistema en régimen estable.
- Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.

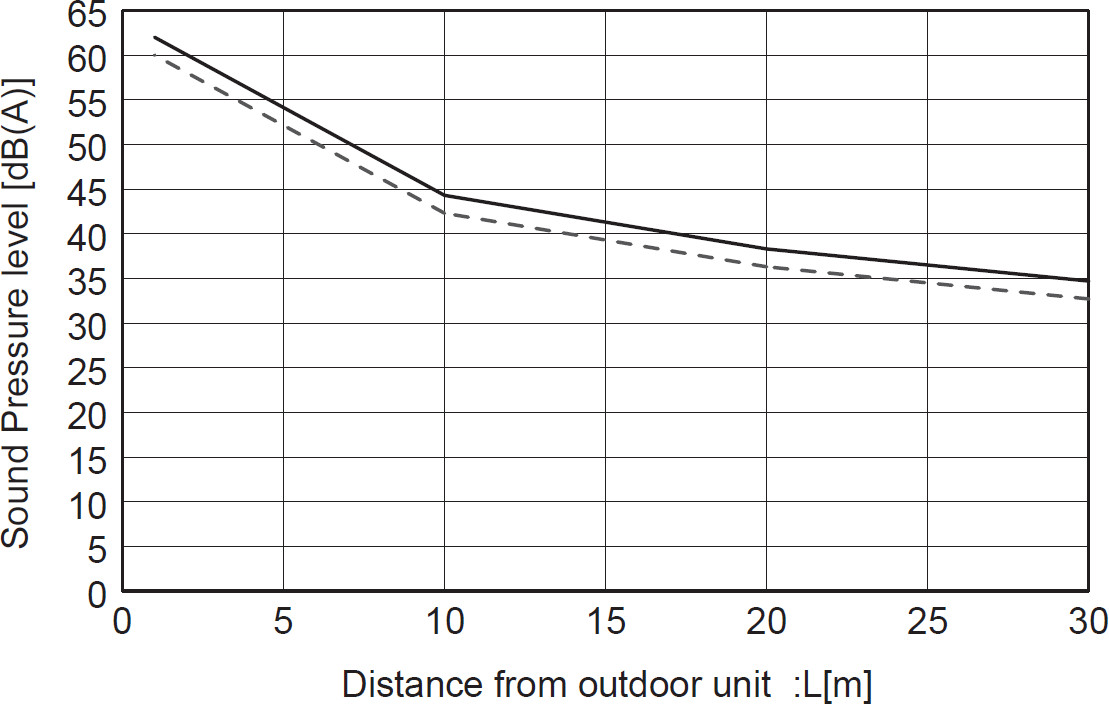

Nivel sonoro estimado en función de la distancia a la OU
- Datos sonoros tomados con el sistema en régimen estable.
- Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.
- No se considera la reflexión de sonido desde el suelo o paredes aledañas.
Eficiencia energética estacional
Calefacción de espacios
| Tipo IU | F/C | S/C | ||||
|---|---|---|---|---|---|---|
| Hydrobox | Con RdA | ERSE-YM9ED | Ficha ErP | EHSE-YM9ED | Ficha ErP | |
| Sin RdA | ERSE-MED | – | – | |||
| Media Tª (55°C) | Clase | A++ | A++ | |||
| ηs / SCOP | Clima medio | 129% / 3,30 | 127% / 3,25 | |||
| Clima cálido | 148% / 3,78 | 147% / 3,75 | ||||
| Clima frío | 110% / 2,83 | 109% / 2,80 | ||||
| Baja Tª (35°C) | Clase | A++ | A++ | |||
| ηs / SCOP | Clima medio | 164% / 4,18 | 163% / 4,15 | |||
| Clima cálido | 211% / 5,35 | 209% / 5,30 | ||||
| Clima frío | 143% / 3,65 | 142% / 3;63 | ||||
Recursos externos
Lodotec
EHPA Keymark
Archivos BIM
