Unidades Exteriores PUZ-WM112V/YAA(-BS)
Foto
Especificaciones básicas
| Modelo | Estándar | PUZ-WM112VAA | PUZ-WM112YAA |
||
|---|---|---|---|---|---|
Versión -BS | PUZ-WM112VAA-BS | PUZ-WM112YAA-BS |
|||
| Tipo | 100% Hidráulico R32 | ||||
| Tecnología | Power Inverter | ||||
| Capacidad | Calefacción (A7W35) | [kW] | 11,2 | ||
| Refrigeración (A35W18) | [kW] | 10,0 | |||
| Datos de alimentación eléctrica | Alimentación | 1∿, 230V, 50Hz | 3∿, 400V, 50Hz | ||
| Corriente máx. | [A] | 28 | 13 | ||
| Tamaño PIA | [A] | 30 | 16 | ||
| Cableado | [mm²] | 2 × 8 + ⏚ | 4 × 2,5 + ⏚ | ||
| Datos de instalación | Dimensiones | Al×An×Fo | [mm] | 1020×1050×480 | |
| Peso | [kg] | 119 | 132 | ||
| Nivel sonoro | SPL (Calor) | [dB] | 47 | ||
| SPL (Frío) | [dB] | 49 | |||
| PWL (Calor) | [dB] | 60 | |||
| Caudal del ventilador | [m³/min] | 50 | |||
| Datos frigoríficos | Gas refrigerante | Tipo (PCA) | R32 (675) | ||
| Carga | [kg] | 3,0 | |||
| Datos del circuito hidráulico primario | Tª impulsión | Calor (Máx.) | [°C] | 60 | |
| Frío (Mín.) | [°C] | 5 | |||
| Diámetros Tuberías | Impulsión | [mm (″)] | ⌀ 25,4 (1) | ||
| Retorno | [mm (″)] | ⌀ 25,4 (1) | |||
| Caudal de trabajo | [ℓ/min] | 14,4 ~ 32,1 | |||
| Volumen mínimo | Cl. med/cál | [ℓ] | 16 | ||
| Clima frío | [ℓ] | 48 | |||
| Rango de Tª exterior operativa | Calefacción | [°C] | -25 ~ +24 | ||
| Refrigeración | [°C] | +10 ~ +46 | |||
| Producción de ACS | [°C] | -25 ~ +35 | |||
| Unidades interiores compatibles | Hydrobox | F/C | ERPX-VM2D |
||
| S/C | EHPX-VM2D |
||||
| Hydrobox Dúo | F/C | 200ℓ | ERPT20X-VM2D |
||
| 300ℓ | ERPT30X-VM2ED |
||||
| S/C | 200ℓ | EHPT20X-VM6D |
|||
| 300ℓ | EHPT30X-YM9ED |
||||
| Accesorios compatibles | Placa de control FTC6 | PAC-IF071B-E |
|||
| Placa de control FTC2BR | PAC-IF033B-E |
||||
| Tratamiento Blygold® | ATW-BLY-AA |
||||
| Deflector de salida de aire | PAC-SH96SG-E1) |
||||
| Guía de protección de viento | PAC-SH95AG-E2) |
||||
| Acople para guía o deflector | PAC-SJ82AT-E |
||||
| Tapones/guía drenaje | PAC-SG61DS-E |
||||
| Bandeja centralizada drenaje | PAC-SJ83DP-E |
||||
| Herramienta de monitorización | PAC-SK52ST-E |
||||
Dimensiones
Esquema eléctrico
Monofásico PUZ-WM112VAA(-BS) | Trifásico PUZ-WM112YAA(-BS) |
|---|---|
 |  |

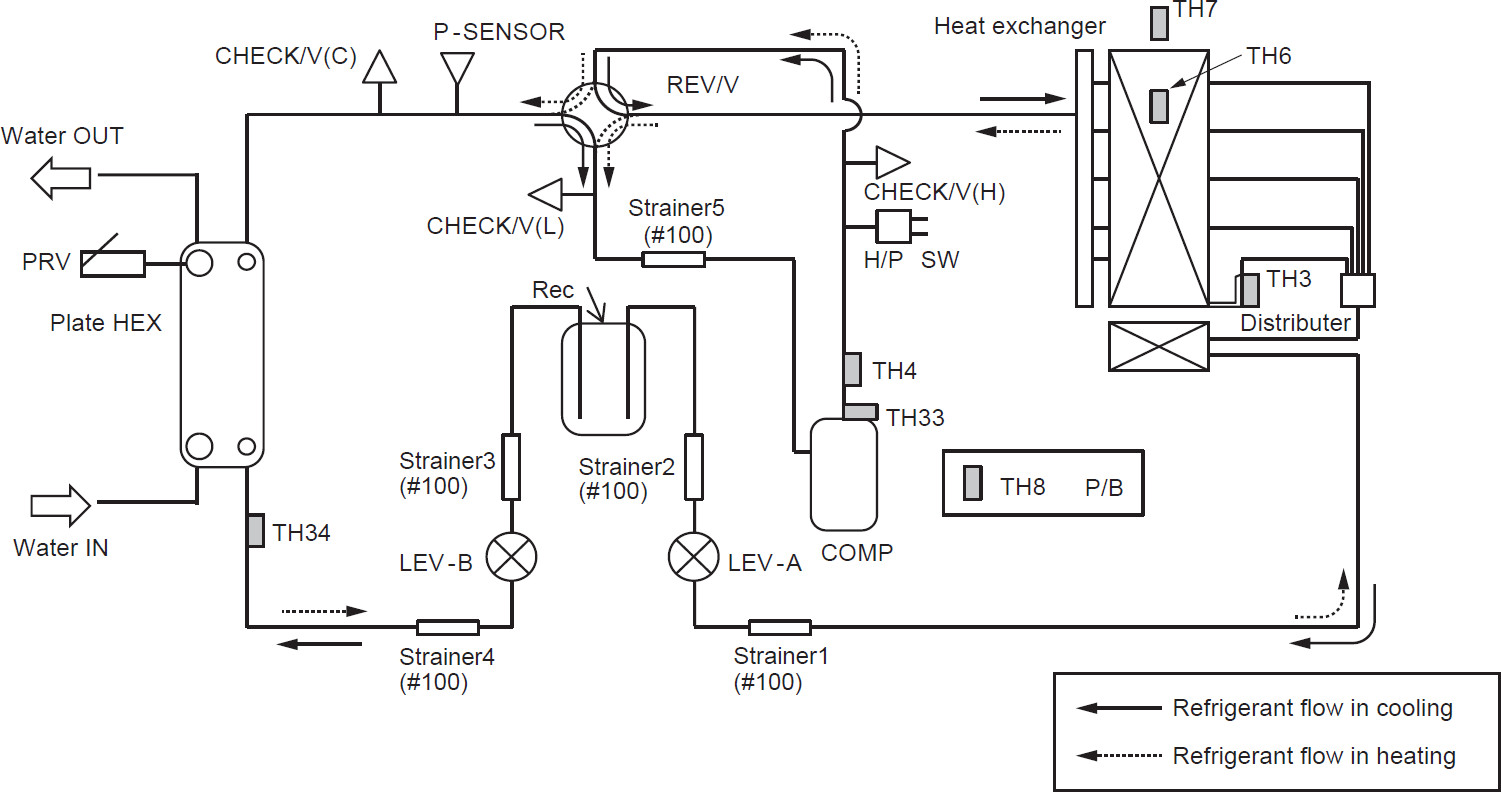

Esquema frigorífico
Datos de rendimiento
- Datos de referencia mostrados a temperaturas de agua de impulsión de 35°C, 40°C, 45°C, 50°C, 55°C y 60°C.
- Se muestran los regímenes de trabajo Máximo, Nominal, Medio (80% del Nominal) y Mínimo del compresor.
- Los datos resaltados así integran la función de desescarche.
- El rendimiento real puede variar según las condiciones de funcionamiento.
- Datos medidos según EN 14511:2013.
Refrigeración
| Temperatura de impulsión [°C] | |||||
|---|---|---|---|---|---|
| 7 | 18 | ||||
| Rég. | Tª | Cap. | EER | Cap. | EER |
| [°C] | [kW] | [kW] | |||
| Máx. | 35 | 10,0 | 3,30 | 13,9 | 3,98 |
| 30 | 10,6 | 3,91 | 14,8 | 4,67 | |
| 25 | 10,4 | 3,72 | 14,1 | 4,18 | |
| 20 | 10,1 | 3,44 | 13,4 | 3,63 | |
| Nom. | 35 | 10,0 | 3,30 | 10,0 | 4,90 |
| 30 | 10,0 | 4,14 | 10,0 | 5,83 | |
| 25 | 10,0 | 3,92 | 10,0 | 5,81 | |
| 20 | 10,0 | 3,49 | 10,0 | 5,48 | |
| Med. | 35 | 8,0 | 3,80 | 8,0 | 5,04 |
| 30 | 8,0 | 4,57 | 8,0 | 5,94 | |
| 25 | 8,0 | 4,66 | 8,0 | 6,27 | |
| 20 | 8,0 | 4,58 | 8,0 | 6,27 | |
| Mín. | 35 | 2,8 | 3,00 | 4,1 | 4,91 |
| 30 | 3,0 | 3,45 | 4,3 | 5,79 | |
| 25 | 3,1 | 4,09 | 4,3 | 6,81 | |
| 20 | 3,2 | 4,51 | 4,4 | 7,44 | |
Calefacción
| Temperatura de impulsión [°C] | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 35 | 40 | 45 | 50 | 55 | 60 | |||||||||
| Rég. | Tª | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP |
| [°C] | [kW] | [kW] | [kW] | [kW] | [kW] | [kW] | [kW] | ||||||||
| Máx. | -25 | - | - | 6,5 | 1,70 | 6,2 | 1,55 | 5,9 | 1,40 | - | - | - | - | - | - |
| -20 | - | - | 7,7 | 2,35 | 7,4 | 2,10 | 7,0 | 1,90 | - | - | - | - | - | - | |
| -15 | - | - | 8,4 | 2,55 | 8,0 | 2,30 | 7,5 | 2,05 | 7,1 | 1,75 | 6,7 | 1,50 | - | - | |
| -10 | 10,1 | 2,80 | 11,2 | 2,60 | 10,6 | 2,40 | 10,1 | 2,25 | 9,5 | 1,90 | 9,0 | 1,55 | - | - | |
| -7 | 11,2 | 2,95 | 12,1 | 2,80 | 11,7 | 2,65 | 11,2 | 2,50 | 10,6 | 2,20 | 10,0 | 1,90 | - | - | |
| 2 | 13,1 | 3,54 | 12,5 | 3,17 | 12,2 | 2,80 | 11,9 | 2,49 | 11,6 | 2,20 | 11,3 | 1,93 | 11,0 | 1,69 | |
| 7 | 14,3 | 5,05 | 13,5 | 4,55 | 13,1 | 4,05 | 12,7 | 3,55 | 12,2 | 3,10 | 11,7 | 2,70 | 11,2 | 2,40 | |
| 12 | 14,4 | 5,65 | 13,7 | 5,25 | 13,3 | 4,85 | 13,0 | 4,50 | 12,6 | 3,95 | 12,1 | 3,45 | 11,6 | 2,96 | |
| 15 | 15,5 | 5,65 | 14,8 | 5,35 | 14,5 | 5,05 | 14,1 | 4,80 | 13,6 | 4,25 | 13,2 | 3,75 | 12,8 | 3,22 | |
| 20 | 17,3 | 7,80 | 16,9 | 6,95 | 16,5 | 6,10 | 16,1 | 5,30 | 15,6 | 4,65 | 15,1 | 4,05 | 14,6 | 3,55 | |
| Nom. | -25 | - | - | 6,5 | 1,70 | 6,2 | 1,55 | 5,9 | 1,40 | - | - | - | - | - | - |
| -20 | - | - | 7,7 | 2,35 | 7,4 | 2,10 | 7,0 | 1,90 | - | - | - | - | - | - | |
| -15 | - | - | 8,4 | 2,55 | 8,0 | 2,30 | 7,5 | 2,05 | 7,1 | 1,75 | 6,7 | 1,50 | - | - | |
| -10 | 10,1 | 3,00 | 10,1 | 2,75 | 10,1 | 2,50 | 10,1 | 2,25 | 9,5 | 1,90 | 9,0 | 1,55 | - | - | |
| -7 | 11,2 | 3,25 | 11,2 | 3,00 | 11,2 | 2,75 | 11,2 | 2,50 | 10,6 | 2,20 | 10,0 | 1,90 | - | - | |
| 2 | 11,2 | 3,83 | 11,2 | 3,44 | 11,2 | 3,05 | 11,2 | 2,74 | 10,6 | 2,30 | 10,0 | 1,95 | 9,4 | 1,70 | |
| 7 | 11,2 | 5,20 | 11,2 | 4,70 | 11,2 | 4,20 | 11,2 | 3,70 | 10,6 | 3,35 | 10,0 | 3,00 | 9,4 | 2,40 | |
| 12 | 11,2 | 6,65 | 11,2 | 6,05 | 11,2 | 5,45 | 11,2 | 4,85 | 10,6 | 4,20 | 10,0 | 3,55 | 9,4 | 3,00 | |
| 15 | 11,2 | 7,55 | 11,2 | 6,85 | 11,2 | 6,15 | 11,2 | 5,50 | 10,6 | 4,75 | 10,0 | 4,00 | 9,4 | 3,35 | |
| 20 | 11,2 | 9,70 | 11,2 | 8,65 | 11,2 | 7,60 | 11,2 | 6,60 | 10,6 | 5,65 | 10,0 | 4,75 | 9,4 | 3,95 | |
| Med. | -25 | - | - | 5,2 | 1,75 | 5,0 | 1,60 | 4,7 | 1,45 | - | - | - | - | - | - |
| -20 | - | - | 6,2 | 2,25 | 5,9 | 2,05 | 5,6 | 1,85 | - | - | - | - | - | - | |
| -15 | - | - | 6,7 | 2,50 | 6,4 | 2,25 | 6,0 | 2,00 | 5,7 | 1,75 | 5,4 | 1,50 | - | - | |
| -10 | 8,1 | 3,05 | 8,1 | 2,80 | 8,1 | 2,55 | 8,1 | 2,30 | 7,6 | 2,00 | 7,2 | 1,70 | - | - | |
| -7 | 9,0 | 3,30 | 9,0 | 3,05 | 9,0 | 2,80 | 9,0 | 2,55 | 8,5 | 2,20 | 8,0 | 1,90 | - | - | |
| 2 | 9,0 | 4,25 | 9,0 | 3,75 | 9,0 | 3,25 | 9,0 | 2,80 | 8,5 | 2,45 | 8,0 | 2,10 | 7,5 | 1,80 | |
| 7 | 9,0 | 5,25 | 9,0 | 4,80 | 9,0 | 4,35 | 9,0 | 3,90 | 8,5 | 3,45 | 8,0 | 3,00 | 7,5 | 2,40 | |
| 12 | 9,0 | 6,85 | 9,0 | 6,25 | 9,0 | 5,65 | 9,0 | 5,05 | 8,5 | 4,35 | 8,0 | 3,65 | 7,5 | 3,10 | |
| 15 | 9,0 | 7,80 | 9,0 | 7,05 | 9,0 | 6,30 | 9,0 | 5,60 | 8,5 | 4,80 | 8,0 | 4,05 | 7,5 | 3,40 | |
| 20 | 9,0 | 9,85 | 9,0 | 8,75 | 9,0 | 7,65 | 9,0 | 6,60 | 8,5 | 5,65 | 8,0 | 4,75 | 7,5 | 4,00 | |
| Mín. | -25 | - | - | 4,1 | 1,70 | 3,9 | 1,50 | 3,7 | 1,35 | - | - | - | - | - | - |
| -20 | - | - | 4,9 | 2,25 | 4,6 | 2,00 | 4,4 | 1,75 | - | - | - | - | - | - | |
| -15 | - | - | 6,7 | 2,50 | 5,2 | 2,20 | 4,9 | 1,95 | 4,0 | 1,65 | 3,1 | 1,40 | - | - | |
| -10 | 6,9 | 3,00 | 6,2 | 2,75 | 5,9 | 2,50 | 5,7 | 2,25 | 5,4 | 1,95 | 5,1 | 1,70 | - | - | |
| -7 | 4,3 | 3,15 | 3,9 | 2,85 | 3,7 | 2,55 | 3,4 | 2,30 | 3,2 | 2,00 | 3,0 | 1,70 | - | - | |
| 2 | 4,6 | 4,25 | 4,2 | 3,75 | 4,0 | 3,25 | 3,7 | 2,75 | 3,5 | 2,40 | 3,2 | 2,10 | 3,0 | 1,70 | |
| 7 | 4,4 | 4,95 | 4,0 | 4,45 | 3,7 | 3,95 | 3,5 | 3,50 | 3,4 | 3,05 | 3,0 | 2,60 | 2,8 | 2,05 | |
| 12 | 4,3 | 6,30 | 4,0 | 5,85 | 3,8 | 5,40 | 3,7 | 4,95 | 3,5 | 4,30 | 3,3 | 3,65 | 3,1 | 3,05 | |
| 15 | 4,8 | 7,30 | 4,4 | 6,55 | 4,2 | 5,80 | 4,0 | 5,05 | 3,7 | 4,40 | 3,5 | 3,75 | 3,3 | 3,15 | |
| 20 | 5,7 | 9,25 | 5,1 | 8,10 | 4,8 | 6,95 | 4,6 | 5,80 | 4,3 | 5,00 | 4,1 | 4,25 | 3,9 | 3,70 | |

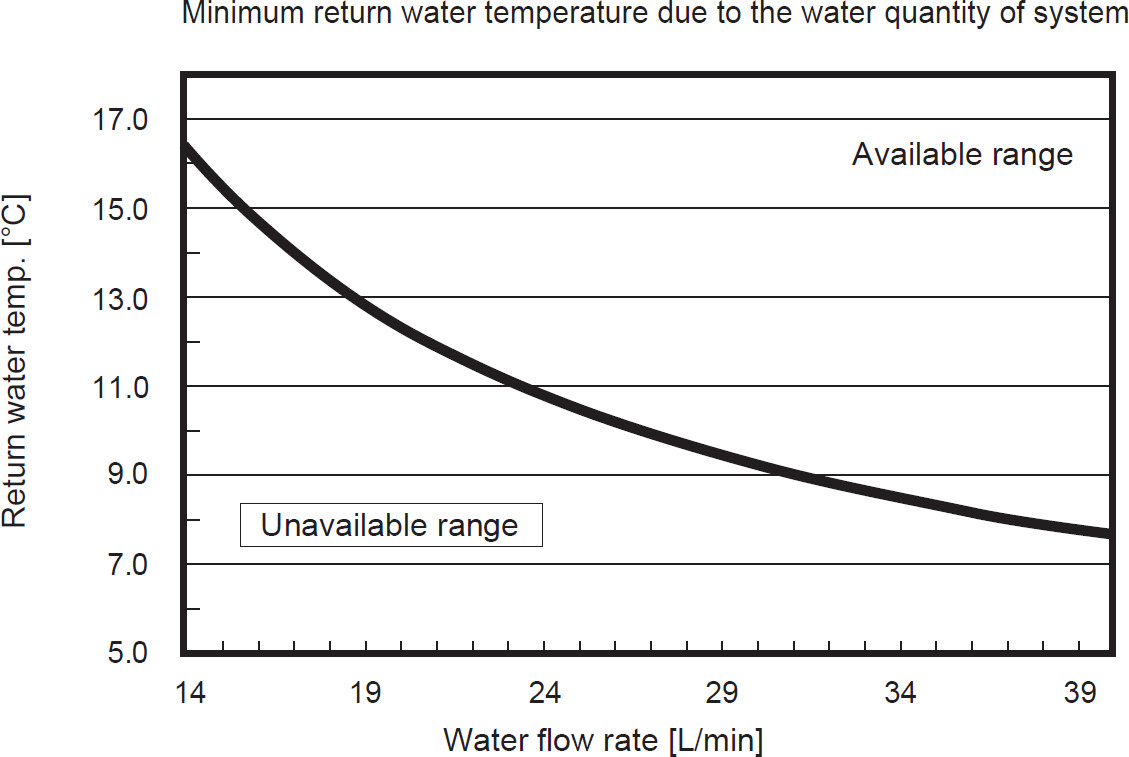

Rango disponible
| Calefacción | Refrigeración |
|---|---|
 |  |
Asegúrese de evitar el rango no disponible durante los desescarches. De lo contrario, la unidad exterior podría no haberse desecho de toda la escarcha y/o el PHEX se podría congelar.

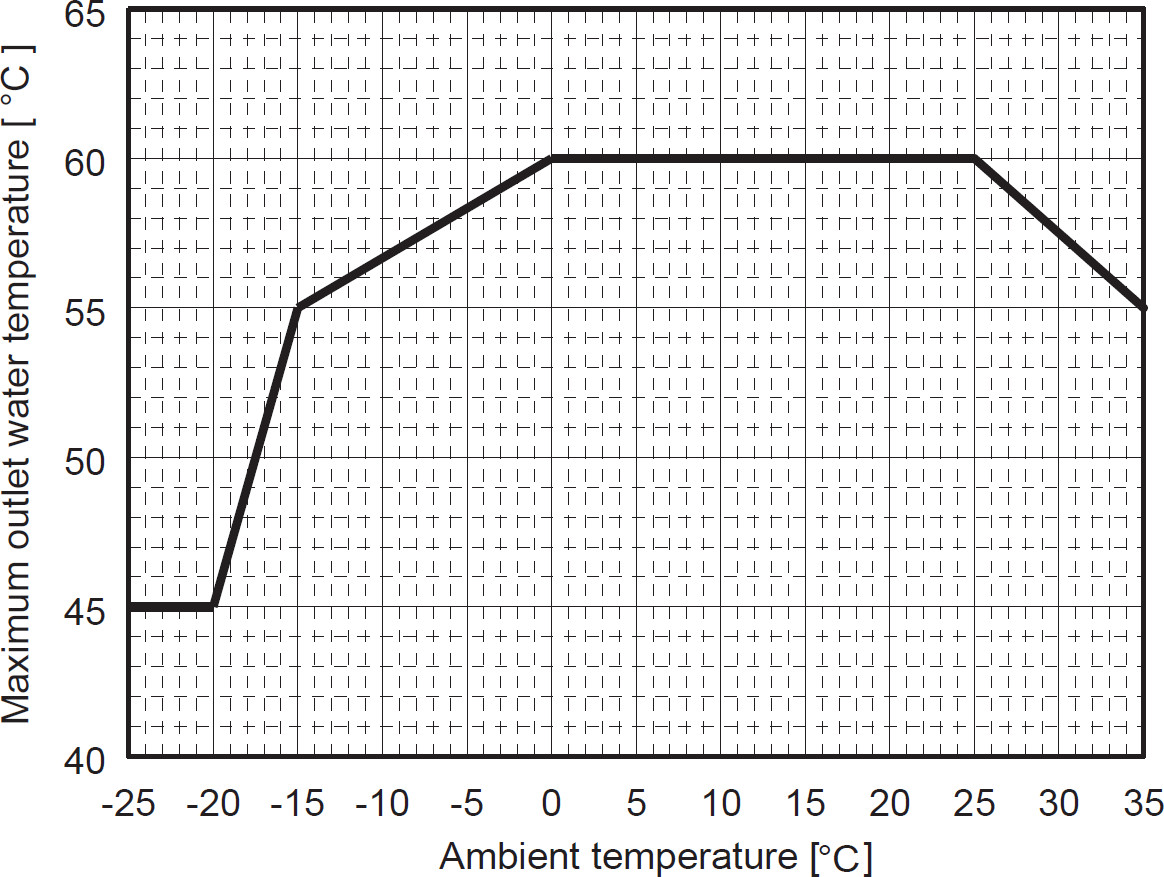

Temperaturas máximas de impulsión
Curvas de criterio sonoro
- Datos sonoros tomados con el sistema en régimen estable.
- Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.
Nivel sonoro estimado en función de la distancia a la OU
- Datos sonoros tomados con el sistema en régimen estable.
- Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.
- No se considera la reflexión de sonido desde el suelo o paredes aledañas.
Eficiencia energética estacional
Calefacción de espacios
Exterior Monofásica: PUZ-WM112VAA
| Tipo IU | F/C | S/C | ||||
|---|---|---|---|---|---|---|
| Hydrobox | ERPX-VM2D |  | EHPX-VM2D | Ficha ErP | ||
| Hydrobox Dúo | 200ℓ | ERPT20X-VM2D | Ficha ErP | EHPT20X-VM6D | Ficha ErP | |
| 300ℓ | ERPT30X-VM2ED | Ficha ErP | EHPT30X-YM9ED | Ficha ErP | ||
| Media Tª (55°C) | Clase | A++ | A++ | |||
| ηs / SCOP | Clima medio | 136% / 3,48 | 134% / 3,43 | |||
| Clima cálido | 154% / 3,93 | 152% / 3,88 | ||||
| Clima frío | 124% / 3,18 | 122% / 3,13 | ||||
| Baja Tª (35°C) | Clase | A+++ | A+++ | |||
| ηs / SCOP | Clima medio | 195% / 4,95 | 191% / 4,85 | |||
| Clima cálido | 220% / 5,58 | 215% / 5,45 | ||||
| Clima frío | 169% / 4,30 | 166% / 4,23 | ||||
Exterior Trifásica: PUZ-WM112YAA
| Tipo IU | F/C | S/C | ||||
|---|---|---|---|---|---|---|
| Hydrobox | ERPX-VM2D | | EHPX-VM2D | Ficha ErP | ||
| Hydrobox Dúo | 200ℓ | ERPT20X-VM2D | Ficha ErP | EHPT20X-VM6D | Ficha ErP | |
| 300ℓ | ERPT30X-VM2ED | Ficha ErP | EHPT30X-YM9ED | Ficha ErP | ||
| Media Tª (55°C) | Clase | A++ | A++ | |||
| ηs / SCOP | Clima medio | 136% / 3,48 | 133% / 3,40 | |||
| Clima cálido | 154% / 3,93 | 150% / 3,83 | ||||
| Clima frío | 124% / 3,18 | 121% / 3,10 | ||||
| Baja Tª (35°C) | Clase | A+++ | A+++ | |||
| ηs / SCOP | Clima medio | 195% / 4,95 | 189% / 4,80 | |||
| Clima cálido | 220% / 5,58 | 213% / 5,40 | ||||
| Clima frío | 169% / 4,30 | 165% / 4,20 | ||||
Producción de ACS
| Modelo | Etiqueta ErP | ηhw / SCOPdhw3) | |||||
|---|---|---|---|---|---|---|---|
| [ℓ] | F/C | S/C | Clase | Perfil | Clima medio | Clima cálido | Clima frío |
| 200 | ERPT20X-VM2D | EHPT20X-VM6D | A+ | L | 148% / 3,49 | 161% / 3,80 | 118% / 2,80 |
| 300 | ERPT30X-VM2ED | EHPT30X-YM9ED | A | XL | 120% / 2,91 | 135% / 3,24 | 96% / 2,32 |
Recursos externos
Lodotec
- Certificado CE 1∿
EHPA Keymark
Archivos BIM
3)
SCOPdhw según EN16147:2017
