Tabla de Contenidos
Unidades Exteriores PUZ-WM60VAA(-BS)
Foto
Especificaciones básicas
| Modelo | Estándar | PUZ-WM60VAA |
||
|---|---|---|---|---|
Versión -BS | PUZ-WM60VAA-BS |
|||
| Tipo | 100% Hidráulico R32 | |||
| Tecnología | Power Inverter | |||
| Capacidad | Calefacción (A7W35) | [kW] | 6,0 | |
| Refrigeración (A35W18) | [kW] | 6,0 | ||
| Datos de alimentación eléctrica | Alimentación | 1∿, 230V, 50Hz | ||
| Corriente máx. | [A] | 13 | ||
| Tamaño PIA | [A] | 16 | ||
| Cableado | [mm²] | 2 × 2,5 + ⏚ | ||
| Datos de instalación | Dimensiones | Al×An×Fo | [mm] | 1020×1050×480 |
| Peso | [kg] | 98 | ||
| Nivel sonoro | SPL (Calor) | [dB] | 45 | |
| SPL (Frío) | [dB] | 45 | ||
| PWL (Calor) | [dB] | 58 | ||
| Caudal del ventilador | [m³/min] | 44 | ||
| Datos frigoríficos | Gas refrigerante | Tipo (PCA) | R32 (675) | |
| Carga | [kg] | 2,2 | ||
| Datos del circuito hidráulico primario | Tª impulsión | Calor (Máx.) | [°C] | 60 |
| Frío (Mín.) | [°C] | 5 | ||
| Diámetros Tuberías | Impulsión | [mm (″)] | ⌀ 25,4 (1) | |
| Retorno | [mm (″)] | ⌀ 25,4 (1) | ||
| Caudal de trabajo | [ℓ/min] | 8,6 ~ 17,2 | ||
| Volumen mínimo | Cl. med/cál | [ℓ] | 9 | |
| Clima frío | [ℓ] | 34 | ||
| Rango de Tª exterior operativa | Calefacción | [°C] | -20 ~ +24 | |
| Refrigeración | [°C] | +10 ~ +46 | ||
| Producción de ACS | [°C] | -20 ~ +35 | ||
| Unidades interiores compatibles | Hydrobox | F/C | ERPX-VM2D |
|
| S/C | EHPX-VM2D |
|||
| Hydrobox Dúo | F/C | 170ℓ | ERPT17X-VM2D |
|
| 200ℓ | ERPT20X-VM2D |
|||
| S/C | 170ℓ | EHPT17X-VM2D |
||
| 200ℓ | EHPT20X-VM6D |
|||
| Accesorios compatibles | Placa de control FTC6 | PAC-IF071B-E |
||
| Placa de control FTC2BR | PAC-IF033B-E |
|||
| Tratamiento Blygold® | ATW-BLY-AA |
|||
| Deflector de salida de aire | PAC-SH96SG-E1) |
|||
| Guía de protección de viento | PAC-SH95AG-E2) |
|||
| Acople para guía o deflector | PAC-SJ82AT-E |
|||
| Tapones/guía drenaje | PAC-SG61DS-E |
|||
| Bandeja centralizada drenaje | PAC-SJ83DP-E |
|||
| Herramienta de monitorización | PAC-SK52ST-E |
|||

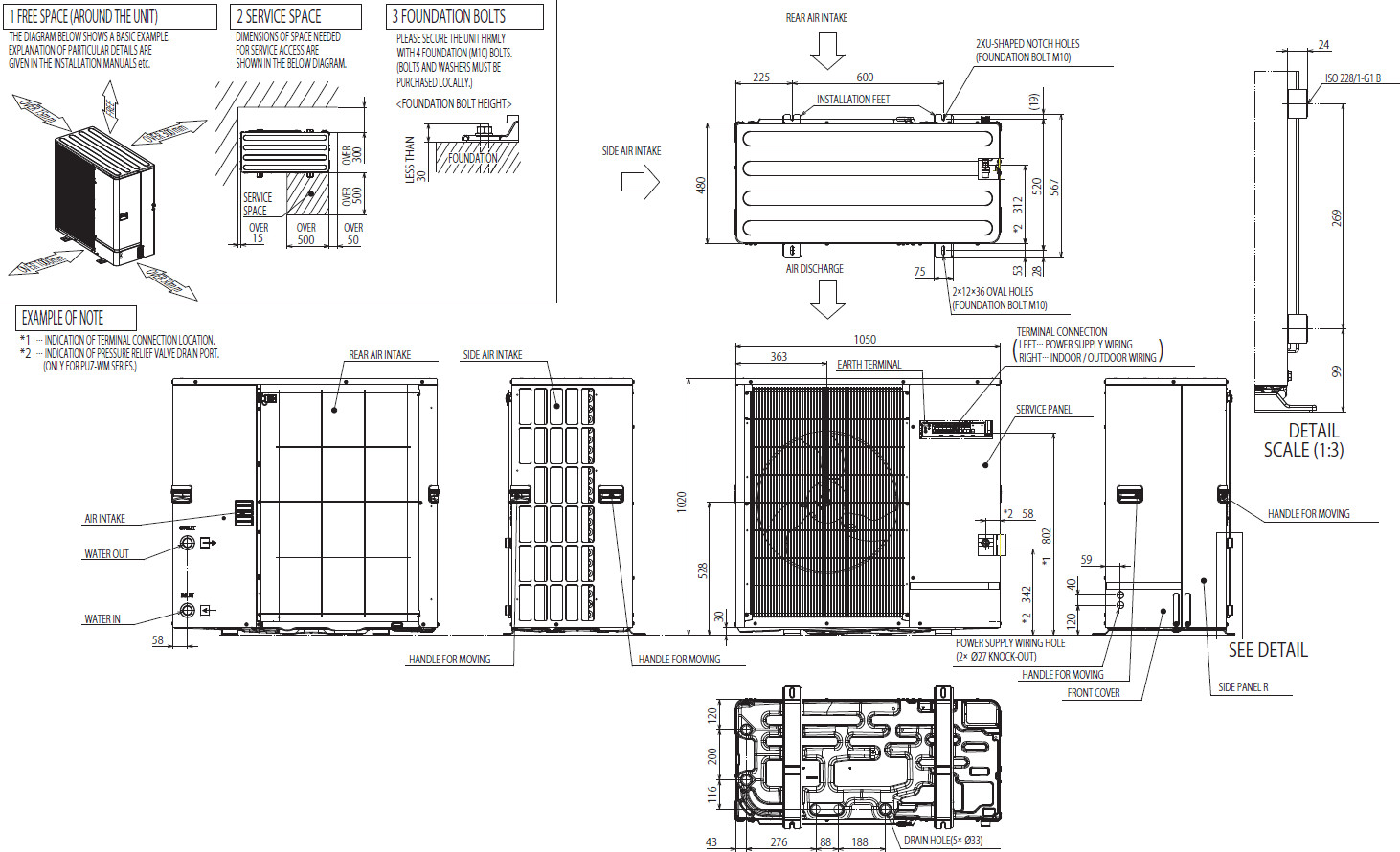

Dimensiones
Esquema eléctrico

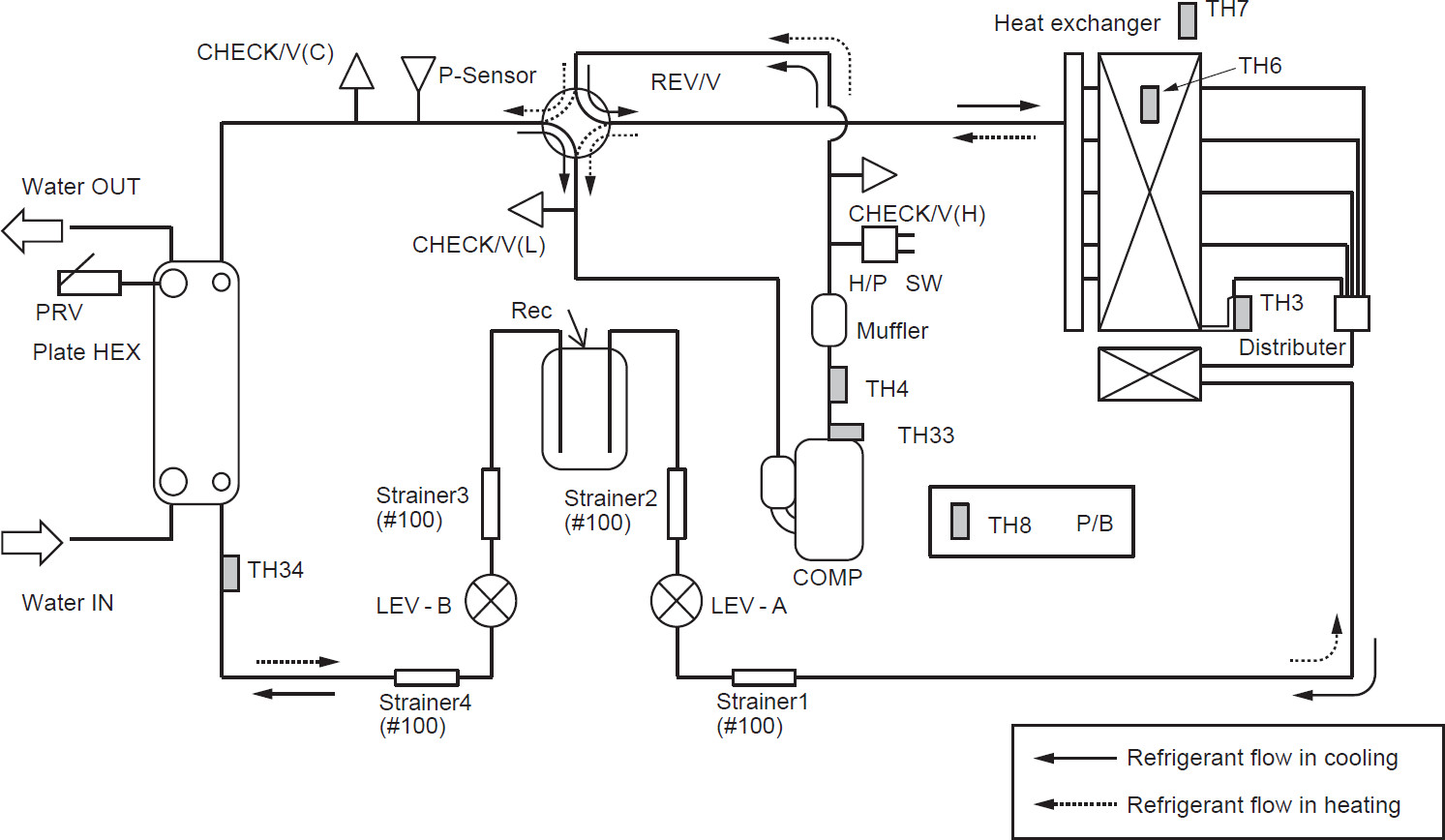

Esquema frigorífico
Datos de rendimiento
- Datos de referencia mostrados a temperaturas de agua de impulsión de 35°C, 40°C, 45°C, 50°C, 55°C y 60°C.
- Se muestran los regímenes de trabajo Máximo, Nominal, Medio (80% del Nominal) y Mínimo del compresor.
- Los datos resaltados así integran la función de desescarche.
- El rendimiento real puede variar según las condiciones de funcionamiento.
- Datos medidos según EN 14511:2013.
Refrigeración
| Temperatura de impulsión [°C] | |||||
|---|---|---|---|---|---|
| 7 | 18 | ||||
| Rég. | Tª | Cap. | EER | Cap. | EER |
| [°C] | [kW] | [kW] | |||
| Máx. | 35 | 6,0 | 3,30 | 8,4 | 3,51 |
| 30 | 6,3 | 3,73 | 8,7 | 3,98 | |
| 25 | 6,0 | 3,32 | 8,2 | 3,25 | |
| 20 | 6,0 | 3,02 | 7,6 | 2,75 | |
| Nom. | 35 | 6,0 | 3,30 | 6,0 | 4,45 |
| 30 | 6,0 | 3,89 | 6,0 | 6,42 | |
| 25 | 6,0 | 3,32 | 6,0 | 6,24 | |
| 20 | 6,0 | 3,02 | 6,0 | 5,93 | |
| Med. | 35 | 4,8 | 3,84 | 4,8 | 4,88 |
| 30 | 4,8 | 4,53 | 4,8 | 6,92 | |
| 25 | 4,8 | 4,33 | 4,8 | 7,20 | |
| 20 | 4,8 | 4,07 | 4,8 | 7,31 | |
| Mín. | 35 | 2,3 | 4,58 | 3,2 | 5,46 |
| 30 | 2,4 | 5,54 | 3,3 | 6,82 | |
| 25 | 2,5 | 5,68 | 3,4 | 7,72 | |
| 20 | 2,6 | 5,54 | 3,4 | 8,41 | |
Calefacción
| Temperatura de impulsión [°C] | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 35 | 40 | 45 | 50 | 55 | 60 | |||||||||
| Rég. | Tª | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP |
| [°C] | [kW] | [kW] | [kW] | [kW] | [kW] | [kW] | [kW] | ||||||||
| Máx. | -20 | - | - | 3,7 | 2,20 | 3,6 | 1,85 | 3,6 | 1,55 | - | - | - | - | - | - |
| -15 | - | - | 5,3 | 2,70 | 5,2 | 2,30 | 5,1 | 1,95 | 5,1 | 1,95 | - | - | - | - | |
| -10 | 6,3 | 3,10 | 6,2 | 2,80 | 6,1 | 2,50 | 6,0 | 2,20 | 5,9 | 2,00 | 5,7 | 1,80 | - | - | |
| -7 | 6,9 | 3,25 | 6,6 | 2,95 | 6,3 | 2,65 | 6,0 | 2,40 | 6,0 | 2,20 | 6,0 | 2,05 | - | - | |
| 2 | 7,3 | 3,65 | 7,1 | 3,40 | 6,9 | 3,15 | 6,7 | 2,90 | 6,8 | 2,60 | 6,9 | 2,39 | 7,0 | 2,15 | |
| 7 | 8,4 | 5,30 | 7,9 | 4,80 | 7,4 | 4,30 | 6,9 | 3,85 | 7,0 | 3,30 | 7,1 | 2,80 | 7,1 | 2,50 | |
| 12 | 8,1 | 5,30 | 7,8 | 4,85 | 7,5 | 4,40 | 7,2 | 3,95 | 7,3 | 3,45 | 7,4 | 2,95 | 7,5 | 2,60 | |
| 15 | 9,0 | 5,60 | 8,6 | 5,15 | 8,2 | 4,70 | 7,8 | 4,25 | 7,9 | 3,70 | 8,0 | 3,15 | 8,1 | 2,80 | |
| 20 | 9,7 | 6,25 | 9,4 | 5,65 | 9,1 | 5,05 | 8,8 | 4,50 | 8,9 | 3,95 | 9,1 | 3,45 | 9,2 | 3,10 | |
| Nom. | -20 | - | - | 3,7 | 2,20 | 3,6 | 1,85 | - | - | - | - | - | - | - | - |
| -15 | - | - | 5,3 | 2,70 | 5,2 | 2,30 | 5,1 | 1,95 | - | - | - | - | - | - | |
| -10 | 6,0 | 3,20 | 6,0 | 2,85 | 6,0 | 2,50 | 6,0 | 2,20 | 5,9 | 2,00 | 5,7 | 1,80 | - | - | |
| -7 | 6,0 | 3,60 | 6,0 | 3,20 | 6,0 | 2,80 | 6,0 | 2,40 | 6,0 | 2,20 | 6,0 | 2,05 | - | - | |
| 2 | 6,0 | 4,10 | 6,0 | 3,75 | 6,0 | 3,40 | 6,0 | 3,06 | 6,0 | 2,75 | 6,0 | 2,45 | 5,9 | 2,20 | |
| 7 | 6,0 | 5,67 | 6,0 | 5,06 | 6,0 | 4,45 | 6,0 | 3,90 | 6,0 | 3,40 | 6,0 | 2,98 | 6,0 | 2,50 | |
| 12 | 6,0 | 6,10 | 6,0 | 5,45 | 6,0 | 4,80 | 6,0 | 4,20 | 6,0 | 3,60 | 6,0 | 3,05 | 6,0 | 2,70 | |
| 15 | 6,0 | 7,10 | 6,0 | 6,30 | 6,0 | 5,50 | 6,0 | 4,70 | 6,0 | 4,00 | 6,0 | 3,35 | 6,0 | 2,95 | |
| 20 | 6,0 | 8,95 | 6,0 | 7,85 | 6,0 | 6,75 | 6,0 | 5,70 | 6,0 | 4,85 | 6,0 | 4,00 | 6,0 | 3,45 | |
| Med. | -20 | - | - | 2,9 | 2,25 | 2,9 | 1,90 | - | - | - | - | - | - | - | - |
| -15 | - | - | 4,3 | 2,75 | 4,2 | 2,35 | 4,1 | 1,95 | - | - | - | - | - | - | |
| -10 | 4,8 | 3,15 | 4,8 | 2,85 | 4,8 | 2,55 | 4,8 | 2,25 | 4,7 | 2,00 | 4,6 | 1,75 | - | - | |
| -7 | 4,8 | 3,65 | 4,8 | 3,25 | 4,8 | 2,85 | 4,8 | 2,45 | 4,8 | 2,25 | 4,8 | 2,05 | - | - | |
| 2 | 4,8 | 4,40 | 4,8 | 4,00 | 4,8 | 3,60 | 4,8 | 3,20 | 4,8 | 2,85 | 4,8 | 2,50 | 4,7 | 2,25 | |
| 7 | 4,8 | 5,90 | 4,8 | 5,25 | 4,8 | 4,60 | 4,8 | 4,00 | 4,8 | 3,50 | 4,8 | 3,00 | 4,8 | 2,50 | |
| 12 | 4,8 | 6,60 | 4,8 | 5,85 | 4,8 | 5,10 | 4,8 | 4,40 | 4,8 | 3,75 | 4,8 | 3,15 | 4,8 | 2,75 | |
| 15 | 4,8 | 7,60 | 4,8 | 6,70 | 4,8 | 5,80 | 4,8 | 4,95 | 4,8 | 4,20 | 4,8 | 3,45 | 4,8 | 3,00 | |
| 20 | 4,8 | 9,50 | 4,8 | 8,30 | 4,8 | 7,10 | 4,8 | 5,95 | 4,8 | 5,00 | 4,8 | 4,10 | 4,8 | 3,50 | |
| Mín. | -20 | - | - | 2,9 | 2,30 | 2,8 | 1,90 | - | - | - | - | - | - | - | - |
| -15 | - | - | 3,3 | 2,35 | 3,2 | 2,00 | 3,2 | 1,65 | - | - | - | - | - | - | |
| -10 | 3,7 | 3,05 | 3,6 | 2,75 | 3,6 | 2,45 | 3,5 | 2,20 | 3,4 | 1,85 | 3,4 | 1,55 | - | - | |
| -7 | 3,3 | 3,60 | 3,2 | 3,15 | 3,2 | 2,70 | 3,2 | 2,25 | 3,0 | 2,00 | 2,8 | 1,80 | - | - | |
| 2 | 3,8 | 4,90 | 3,4 | 4,40 | 3,4 | 3,90 | 3,2 | 3,40 | 3,1 | 2,95 | 2,9 | 2,55 | 2,8 | 2,25 | |
| 7 | 3,5 | 6,20 | 2,9 | 5,45 | 2,8 | 4,70 | 2,7 | 3,95 | 2,5 | 3,35 | 2,4 | 2,80 | 2,4 | 2,40 | |
| 12 | 3,2 | 7,25 | 2,9 | 6,35 | 2,7 | 5,45 | 2,6 | 4,60 | 2,5 | 3,90 | 2,4 | 3,20 | 2,3 | 2,75 | |
| 15 | 3,4 | 8,05 | 3,1 | 7,05 | 3,0 | 6,05 | 2,9 | 5,10 | 2,8 | 4,30 | 2,7 | 3,50 | 2,5 | 2,95 | |
| 20 | 3,9 | 9,95 | 3,6 | 8,80 | 3,4 | 7,40 | 3,3 | 6,05 | 3,2 | 5,05 | 3,0 | 4,05 | 2,9 | 3,40 | |

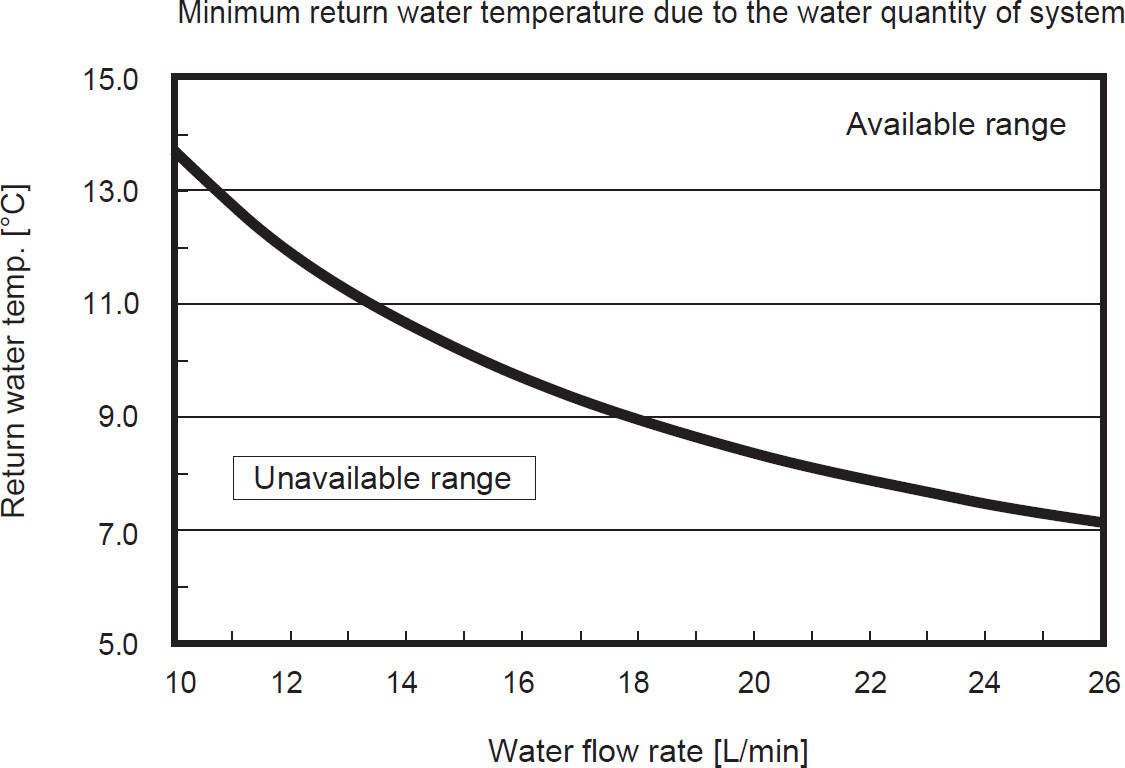

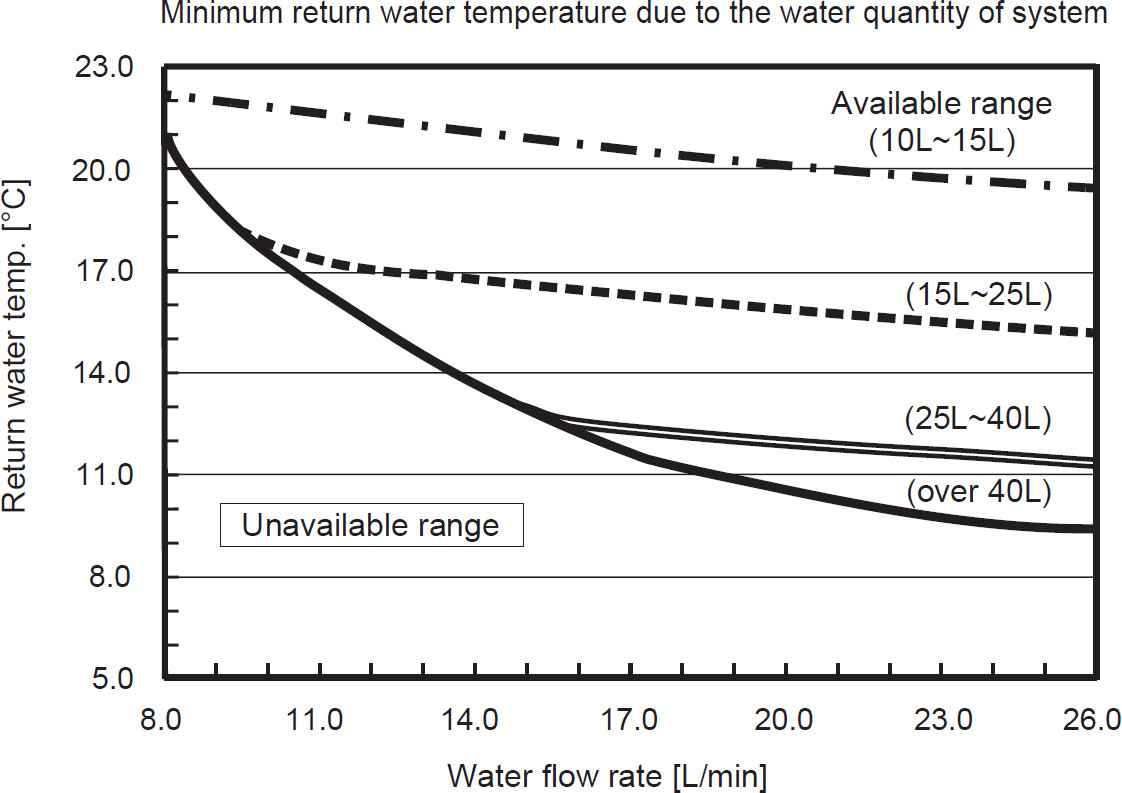

Rango disponible
| Calefacción | Refrigeración |
|---|---|
 |  |
Asegúrese de evitar el rango no disponible durante los desescarches. De lo contrario, la unidad exterior podría no haberse desecho de toda la escarcha y/o el PHEX se podría congelar.

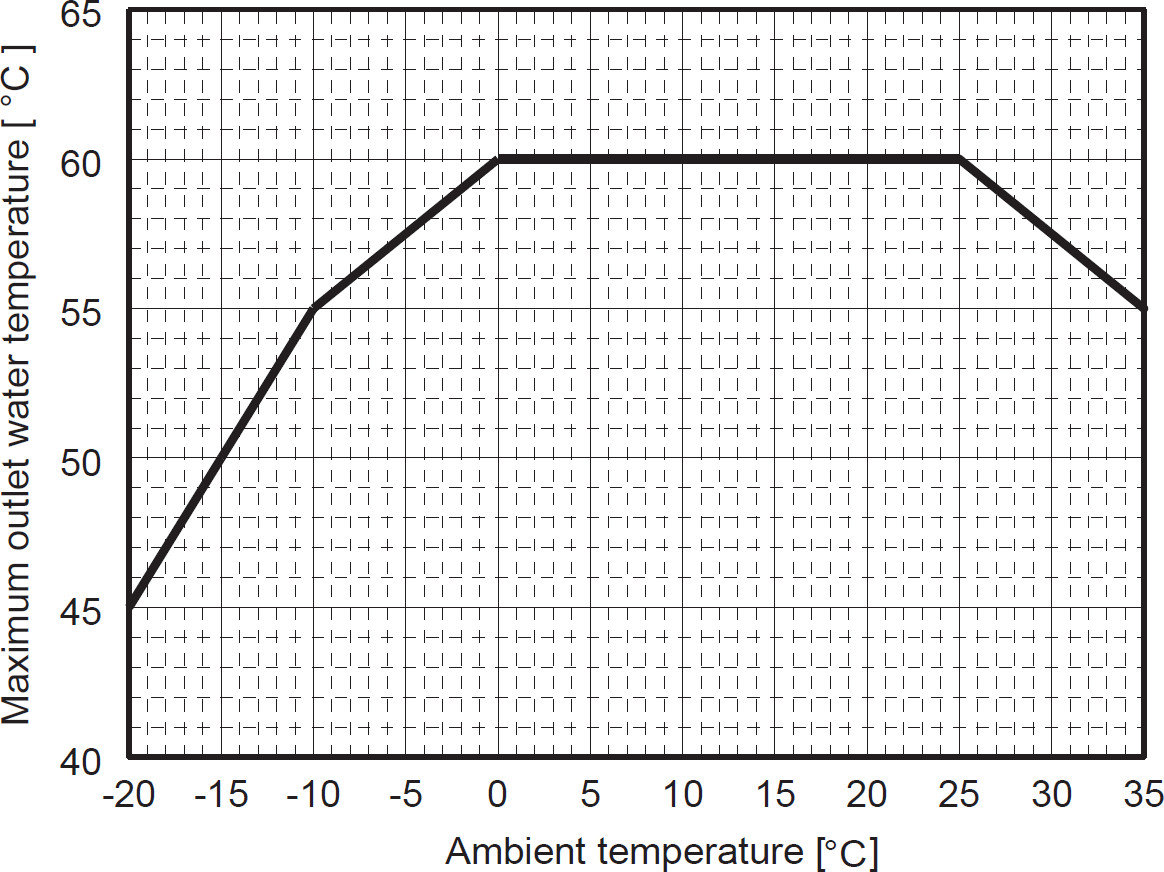

Temperaturas máximas de impulsión

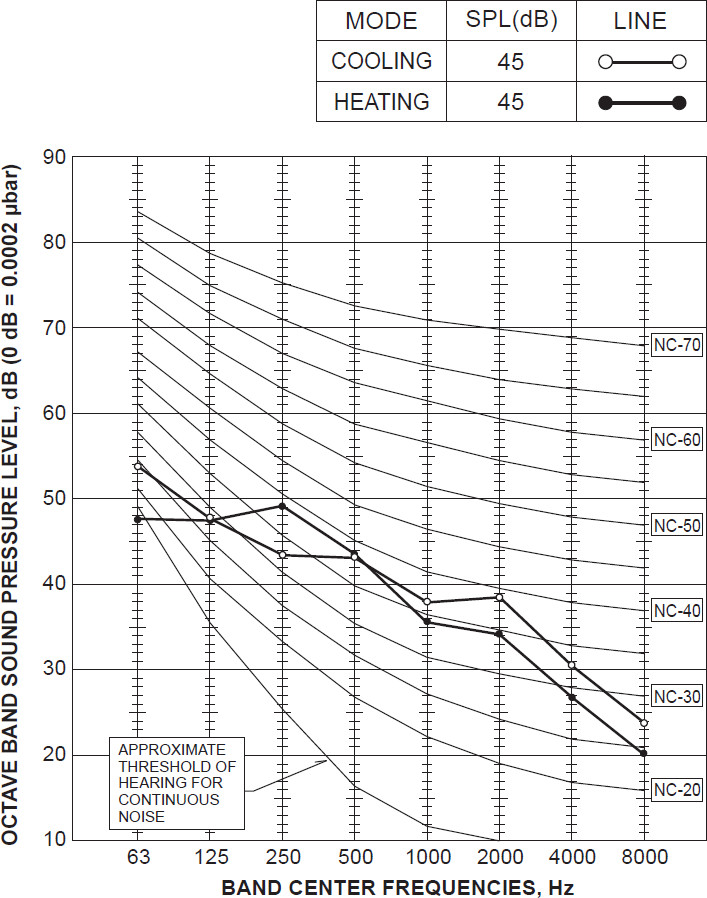

Curvas de criterio sonoro
- Datos sonoros tomados con el sistema en régimen estable.
- Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.

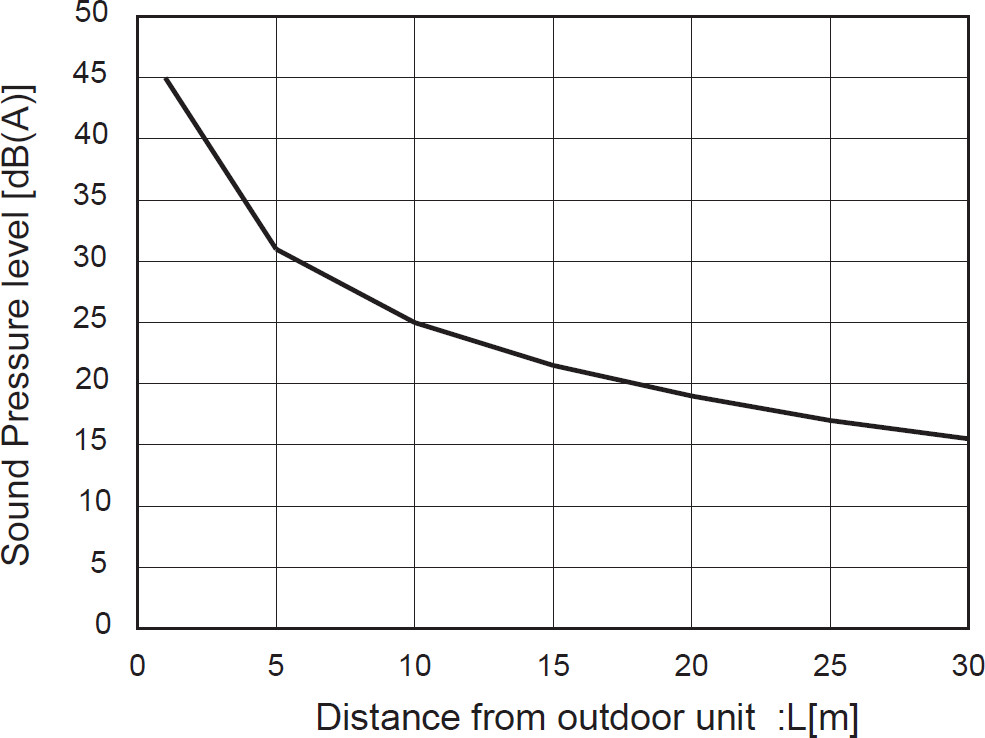

Nivel sonoro estimado en función de la distancia a la OU
- Datos sonoros tomados con el sistema en régimen estable.
- Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.
- No se considera la reflexión de sonido desde el suelo o paredes aledañas.
Eficiencia energética estacional
Calefacción de espacios
| Tipo IU | F/C | S/C | ||||
|---|---|---|---|---|---|---|
| Hydrobox | ERPX-VM2D | Ficha ErP | EHPX-VM2D | Ficha ErP | ||
| Hydrobox Dúo | 170ℓ | ERPT17X-VM2D | Ficha ErP | EHPT17X-VM2D | Ficha ErP | |
| 200ℓ | ERPT20X-VM2D | EHPT20X-VM6D |
||||
| Media Tª (55°C) | Clase | A++ | A++ | |||
| ηs / SCOP | Clima medio | 145% / 3,70 | 142% / 3,63 | |||
| Clima cálido | 158% / 4,03 | 154% / 3,93 | ||||
| Clima frío | 130% / 3,33 | 127% / 3,25 | ||||
| Baja Tª (35°C) | Clase | A+++ | A+++ | |||
| ηs / SCOP | Clima medio | 197% / 5,00 | 190% / 4,83 | |||
| Clima cálido | 226% / 5,72 | 218% / 5,53 | ||||
| Clima frío | 173% / 4,40 | 166% / 4,23 | ||||
Producción de ACS
| Modelo | Etiqueta ErP | ηhw / SCOPdhw3) | |||||
|---|---|---|---|---|---|---|---|
| [ℓ] | F/C | S/C | Clase | Perfil | Clima medio | Clima cálido | Clima frío |
| 170 | ERPT17X-VM2D | EHPT17X-VM2D | A+ | L | 120% / 2,85 | 135% / 3,19 | 101% / 2,39 |
| 200 | ERPT20X-VM2D | EHPT20X-VM6D | A+ | L | 145% / 3,42 | 161% / 3,78 | 116% / 2,77 |
Recursos externos
Lodotec
Certificado CE
EHPA Keymark
Archivos BIM
3)
SCOPdhw según EN16147:2017
