Unidad Exterior QAHV-N560YA-HPB(-BS)

Foto

Especificaciones básicas

Modelo Estándar QAHV-N560YA-HPB
Versión -BS QAHV-N560YA-HPB-BS
Tipo 100% Hidráulico - CO₂
Tecnología Ecodan Power+
Capacidad Efic. prioritaria A: 16 (BS)/12 (BH)°C
W: 17 → 65°C1) 		[kW] 40,0
A: 7 (BS)/6 (BH)°C
W: 9 → 65°C2) 		[kW] 40,0
A: 14 (BS)/13 (BH)°C
W: 5 → 65°C3) 		[kW] 40,0
Cap. prioritaria A: 16 (BS)/12 (BH)°C
W: 17 → 65°C4) 		[kW] 56,0
Datos de
alimentación
eléctrica 		Alimentación 3∿, 400V, 50Hz
Corriente máx. [A] 33,8
Tamaño PIA [A] FIXME
Cableado [mm²] FIXME
Datos de
instalación 		Dimensiones Al×An×Fo [mm] 18375)×1220×760
Peso [kg] 400
Nivel sonoro6) SPL [dB] 56
Ventilador Caudal [m³/min] 220
Datos
frigoríficos 		Gas
refrigerante 		Tipo (PCA) R7447) (1)
Carga [kg] 6,5
Presión de diseño [MPa] 14
Datos del
circuito
hidráulico
primario 		Tª impulsión [°C] 25 ~ 70
Diámetros
Tuberías 		Entrada [mm (″)] Rosca ⌀ 19,05 (Rc ¾″)
Salida [mm (″)] Rosca ⌀ 19,05 (Rc ¾″)
Presión disponible de la bomba de circulación [kPa] 77
Presión de diseño [MPa] 0,5
Rango de Tª
de funcionamiento 		Agua Entrada [°C] +5 ~ +63
Salida [°C] +55 ~ +908)
Aire exterior (BS) [°C] -25 ~ +43
Accesorios
compatibles 		Control remoto cableado PAR-W21MAA
Sonda de temperatura (20m) TW-TH16-E
Kit de circuito secundario (sonda + caudalímetro) Q-1SCK
  • No utilizar tuberías de acero.
  • Mantenga el agua siempre en circulación, o retírela del circuito si el sistema no se va a utilizar.
  • No utilizar agua subterránea.
  • Instalar la unidad en un entorno donde la temperatura de bulbo húmedo no supere los 32°C.
  • El agua utilizada debe permanecer en un circuito cerrado.
  • La unidad puede detenerse si funciona fuera de su rango de trabajo. Prepare un respaldo para esos casos.

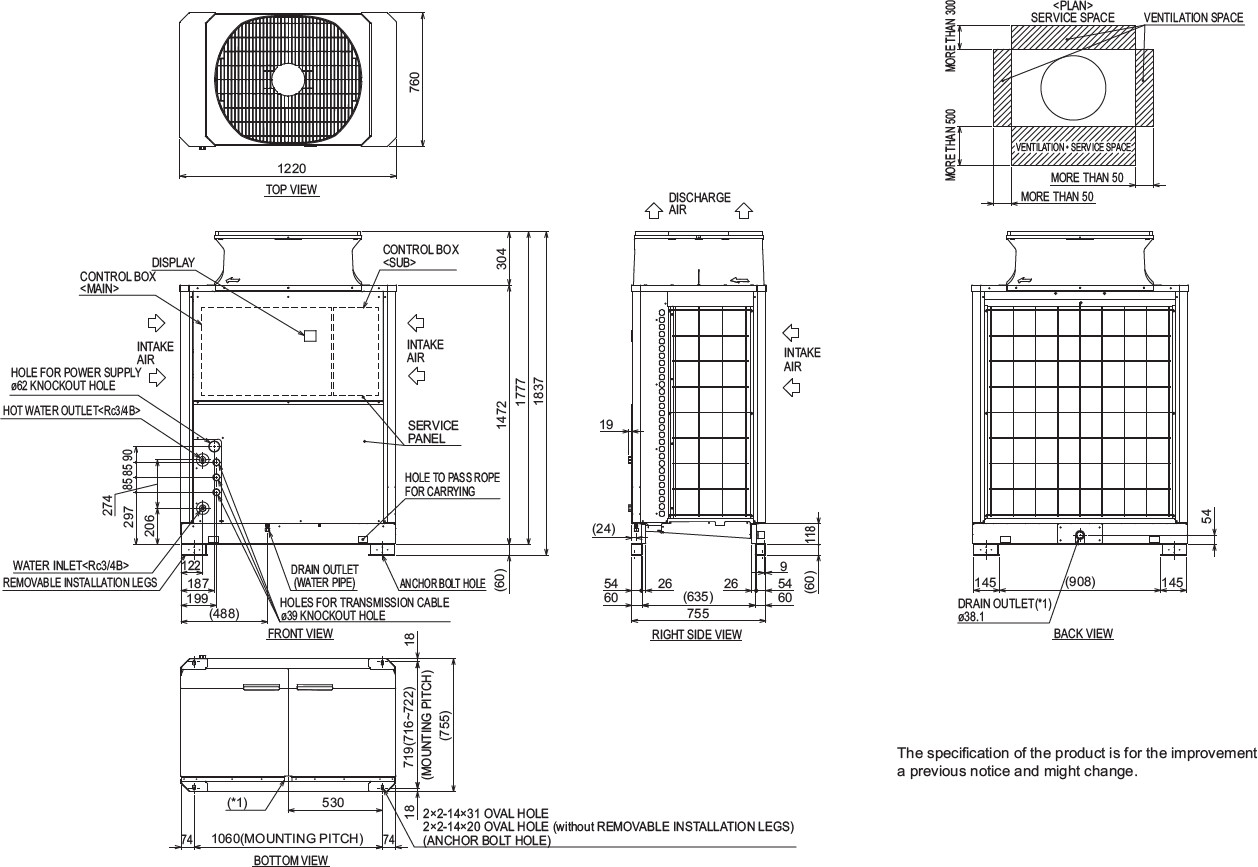

Dimensiones

Esquema eléctrico

Tablas de capacidad

Consulte las curvas de capacidad para diferentes condiciones de aire exterior y de temperaturas de entrada y salida de agua entre las páginas 12 y 21 del Databook de la QAHV-N560YA-HPB.

http://doc.mitsubishielectric.es/Manuales/Databook/DB_MEES19K001_QAHV-N560YA-HPB_AU19.pdf#page=13

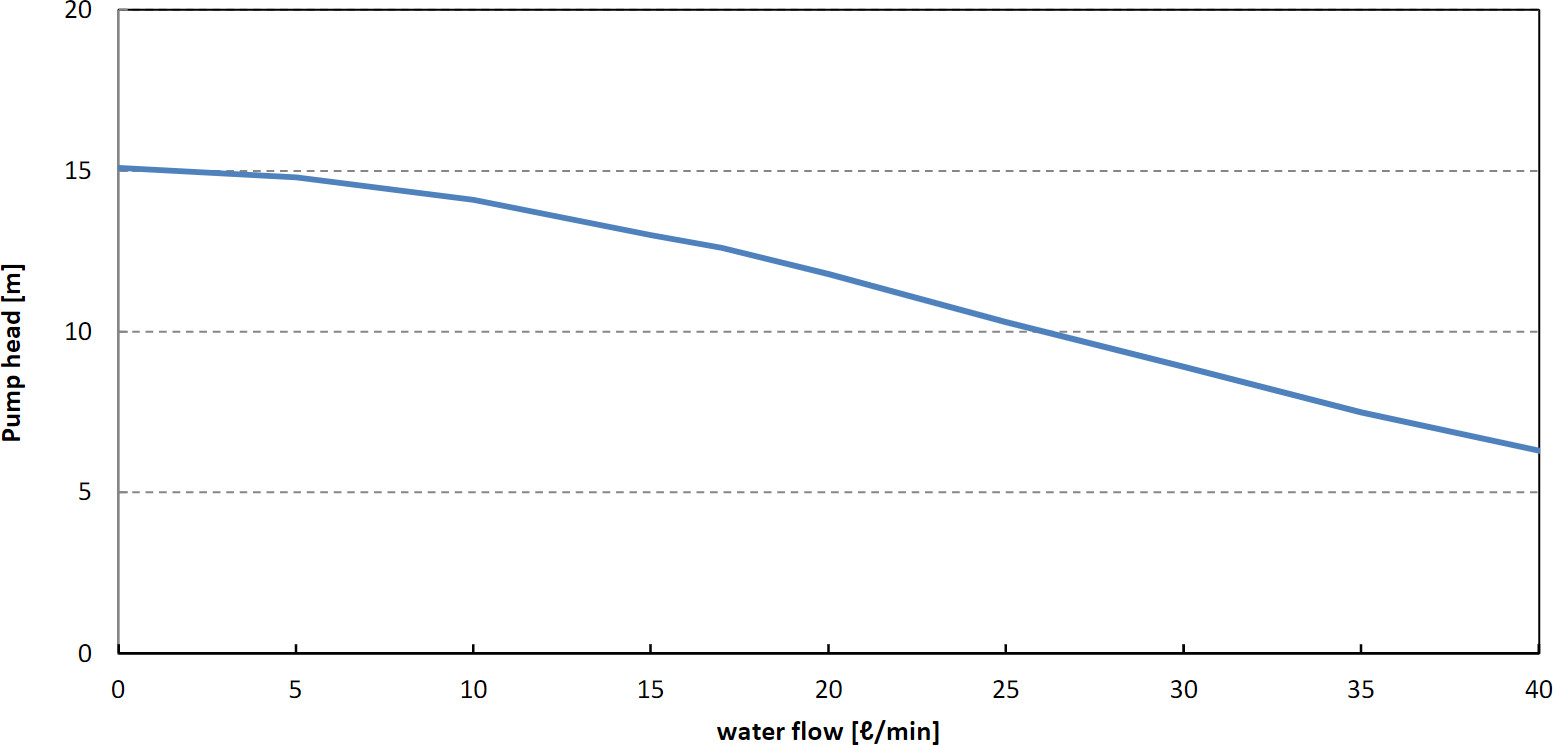

Curva característica de la bomba de circulación

Curvas de criterio sonoro

Condiciones de la medición

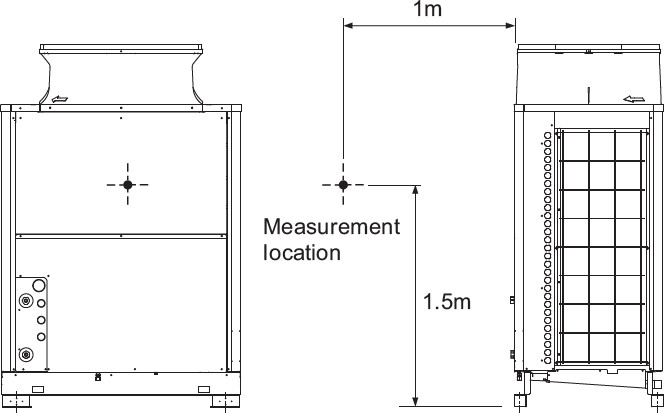

Posición del micrófono

Niveles de presión sonora
  • Primavera, Otoño: 56,0 dB
  • Invierno: 58,0 dB
Condiciones de funcionamiento
  • Primavera, Otoño
    • Tª Exterior: 16°C (BS) / 12°C (BH)
    • Tª Agua: Entrada 17°C, Salida: 65°C.
  • Invierno
    • Tª Exterior: 7°C (BS) / 6°C (BH)
    • Tª Agua: Entrada 9°C, Salida: 65°C.

Recursos externos

Lodotec

Archivos BIM

1) , 4)
Caudal de salida de agua: 11,9 ℓ/min
2)
Caudal de salida de agua: 10,2 ℓ/min
3)
Caudal de salida de agua: 9,5 ℓ/min
5)
Sin patas 1777
6)
Medidos en cámara anecoica en condiciones normales de calefacción. Tª exterior 16°C(BS)/12°C(BH), salida de agua a 65°C y entrada de agua a 17°C
7)
CO₂
8)
+55°C ~ +80°C si se habilita el control del secundario
