Tabla de Contenidos
Unidades Exteriores PUHZ-SW100V/YAA(-BS)
Foto
Especificaciones básicas
| Modelo | Estándar | PUHZ-SW100VAA | PUHZ-SW100YAA |
||
|---|---|---|---|---|---|
Versión -BS | PUHZ-SW100VAA-BS | PUHZ-SW100YAA-BS |
|||
| Tipo | Split R410A | ||||
| Tecnología | Power Inverter | ||||
| Capacidad | Calefacción (A7W35) | [kW] | 11,2 | ||
| Refrigeración (A35W18) | [kW] | 10,0 | |||
| Datos de alimentación eléctrica | Alimentación | 1∿, 230V, 50Hz | 3∿, 400V, 50Hz | ||
| Corriente máx. | [A] | 28 | 13 | ||
| Tamaño PIA | [A] | 32 | 16 | ||
| Cableado | [mm²] | 2 × 10 + ⏚ | 4 × 2,5 + ⏚ | ||
| Datos de instalación | Dimensiones | Al×An×Fo | [mm] | 1020×1050×480 | |
| Peso | [kg] | 114 | 126 | ||
| Nivel sonoro | SPL (Calor) | [dB] | 47 | ||
| SPL (Frío) | [dB] | 47 | |||
| PWL (Calor) | [dB] | 60 | |||
| Caudal del ventilador | [m³/min] | 50 | |||
| Datos frigoríficos | Diámetros Tuberías | Líquido | [mm (″)] | ⌀ 9,52 (⅜) | |
| Gas | [mm (″)] | ⌀ 15,88 (⅝) | |||
| Distancias máximas | Altura | [m] | 30 | ||
| Total | [m] | 75 | |||
| Gas refrigerante | Tipo (PCA) | R410A (2088) | |||
| Precarga | [kg] | 4,2 | |||
| [m] | 10 | ||||
| Datos del circuito hidráulico primario | Tª impulsión | Calor (Máx.) | [°C] | 60 | |
| Frío (Mín.) | [°C] | 5 | |||
| Caudal de trabajo | [ℓ/min] | 14,4 ~ 32,1 | |||
| Volumen mínimo | Cl. med/cál | [ℓ] | 14 | ||
| Clima frío | [ℓ] | 43 | |||
| Rango de Tª exterior operativa | Calefacción | [°C] | -20 ~ +21 | ||
| Refrigeración | [°C] | -15 ~ +46 | |||
| Producción de ACS | [°C] | -20 ~ +35 | |||
| Unidades interiores compatibles | Hydrobox | F/C | ERSC-VM2D |
||
| S/C | EHSC-VM2D |
||||
| Hydrobox Dúo | F/C | 200ℓ | ERST20C-VM2D |
||
| 300ℓ | ERST30C-VM2ED |
||||
| S/C | 200ℓ | EHST20C-VM2D |
|||
| 300ℓ | EHST30C-YM9ED |
||||
| Accesorios compatibles | Placa de control FTC6 | PAC-IF071B-E |
|||
| Placa de control FTC2BR | PAC-IF033B-E |
||||
| Tratamiento Blygold® | ATW-BLY-AA |
||||
| Deflector de salida de aire | PAC-SH96SG-E1) |
||||
| Guía de protección de viento | PAC-SH95AG-E2) |
||||
| Acople para guía o deflector | PAC-SJ82AT-E |
||||
| Tapones/guía drenaje | PAC-SG61DS-E |
||||
| Bandeja centralizada drenaje | PAC-SJ83DP-E |
||||
| Herramienta de monitorización | PAC-SK52ST-E |
||||
Dimensiones
Esquema eléctrico
Monofásico PUHZ-SW100VAA(-BS) | Trifásico PUHZ-SW100YAA(-BS) |
|---|---|
 |  |
Esquema frigorífico
Datos de rendimiento
- Datos de referencia mostrados a temperaturas de agua de impulsión de 35°C, 40°C, 45°C, 50°C, 55°C y 60°C.
- Se muestran los regímenes de trabajo Máximo, Nominal, Medio (80% del Nominal) y Mínimo del compresor.
- Los datos resaltados así integran la función de desescarche.
- El rendimiento real puede variar según las condiciones de funcionamiento.
- Datos medidos según EN 14511:2013.
Refrigeración
| Temperatura de impulsión [°C] | |||||
|---|---|---|---|---|---|
| 7 | 18 | ||||
| Rég. | Tª | Cap. | EER | Cap. | EER |
| [°C] | [kW] | [kW] | |||
| Máx. | 35 | 10,0 | 2,83 | 14,8 | 3,69 |
| 30 | 11,5 | 3,68 | 15,7 | 4,34 | |
| 25 | 11,1 | 3,42 | 14,8 | 3,75 | |
| 20 | 10,0 | 2,91 | 13,8 | 3,20 | |
| Nom. | 35 | 10,0 | 2,83 | 10,0 | 4,74 |
| 30 | 10,0 | 4,05 | 10,0 | 5,69 | |
| 25 | 10,0 | 3,85 | 10,0 | 5,57 | |
| 20 | 10,0 | 2,93 | 10,0 | 5,21 | |
| Med. | 35 | 8,0 | 3,26 | 8,0 | 5,01 |
| 30 | 8,0 | 4,42 | 8,0 | 5,95 | |
| 25 | 8,0 | 4,51 | 8,0 | 6,20 | |
| 20 | 8,0 | 3,87 | 8,0 | 6,17 | |
| Mín. | 35 | 2,8 | 3,25 | 4,1 | 4,66 |
| 30 | 3,1 | 4,09 | 4,3 | 5,51 | |
| 25 | 3,2 | 4,86 | 4,4 | 6,46 | |
| 20 | 3,1 | 4,93 | 4,4 | 7,04 | |
Calefacción
| Temperatura de impulsión [°C] | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 35 | 40 | 45 | 50 | 55 | 60 | |||||||||
| Rég. | Tª | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP |
| [°C] | [kW] | [kW] | [kW] | [kW] | [kW] | [kW] | [kW] | ||||||||
| Máx. | -20 | - | - | 7,8 | 1,90 | 7,7 | 1,69 | 7,5 | 1,49 | - | - | - | - | - | - |
| -15 | - | - | 8,8 | 2,13 | 8,6 | 1,89 | 8,4 | 1,68 | 8,2 | 1,48 | - | - | - | - | |
| -10 | 10,5 | 3,00 | 10,1 | 2,43 | 9,9 | 2,16 | 9,7 | 1,91 | 9,4 | 1,69 | 9,2 | 1,49 | - | - | |
| -7 | 10,4 | 3,49 | 10,0 | 2,85 | 9,8 | 2,55 | 9,6 | 2,27 | 9,5 | 2,02 | 9,3 | 1,76 | - | - | |
| 2 | 11,1 | 3,64 | 10,7 | 2,97 | 10,5 | 2,66 | 10,3 | 2,37 | 10,2 | 2,11 | 10,0 | 2,13 | 9,6 | 1,84 | |
| 7 | 13,9 | 4,88 | 13,1 | 4,07 | 12,7 | 3,52 | 12,3 | 3,05 | 11,8 | 2,64 | 11,4 | 2,68 | 10,9 | 1,98 | |
| 12 | 16,1 | 5,50 | 15,2 | 4,58 | 14,7 | 3,97 | 14,2 | 3,44 | 13,7 | 2,98 | 13,2 | 2,57 | 12,6 | 2,23 | |
| 15 | 17,4 | 5,86 | 16,4 | 4,88 | 15,9 | 4,23 | 15,4 | 3,66 | 14,8 | 3,17 | 14,3 | 2,74 | 13,7 | 2,37 | |
| 20 | 19,9 | 6,46 | 18,8 | 5,39 | 18,2 | 4,67 | 17,6 | 4,04 | 17,0 | 3,50 | 16,3 | 3,03 | 15,6 | 2,62 | |
| Nom. | -20 | - | - | 6,0 | 2,20 | 6,0 | 1,92 | 6,0 | 1,67 | - | - | - | - | - | - |
| -15 | - | - | 6,8 | 2,52 | 6,8 | 2,19 | 6,8 | 1,89 | 6,8 | 1,63 | - | - | - | - | |
| -10 | 8,4 | 3,67 | 8,4 | 3,13 | 8,4 | 2,70 | 8,4 | 2,33 | 8,4 | 2,00 | 8,4 | 1,71 | - | - | |
| -7 | 8,9 | 3,83 | 8,9 | 3,20 | 8,9 | 2,77 | 8,9 | 2,40 | 8,9 | 2,07 | 8,9 | 1,79 | - | - | |
| 2 | 10,0 | 3,98 | 10,0 | 3,32 | 10,0 | 2,88 | 10,0 | 2,66 | 10,0 | 2,36 | 10,0 | 2,13 | 9,6 | 1,84 | |
| 7 | 11,2 | 5,35 | 11,2 | 4,46 | 11,2 | 3,87 | 11,2 | 3,39 | 11,2 | 3,01 | 11,2 | 2,71 | 10,9 | 1,98 | |
| 12 | 11,2 | 6,56 | 11,2 | 5,46 | 11,2 | 4,74 | 11,2 | 4,15 | 11,2 | 3,68 | 11,2 | 3,32 | 11,2 | 2,84 | |
| 15 | 11,2 | 7,26 | 11,2 | 6,05 | 11,2 | 5,24 | 11,2 | 4,60 | 11,2 | 4,08 | 11,2 | 3,67 | 11,2 | 3,14 | |
| 20 | 11,2 | 8,47 | 11,2 | 7,06 | 11,2 | 6,12 | 11,2 | 5,37 | 11,2 | 4,76 | 11,2 | 4,29 | 11,2 | 3,67 | |
| Med. | -20 | - | - | 5,0 | 2,37 | 4,8 | 2,06 | 4,7 | 1,78 | - | - | - | - | - | - |
| -15 | - | - | 5,7 | 2,68 | 5,5 | 2,32 | 5,3 | 2,01 | 5,1 | 1,74 | - | - | - | - | |
| -10 | 6,7 | 3,88 | 6,7 | 3,31 | 6,7 | 2,86 | 6,7 | 2,46 | 6,7 | 2,11 | 6,7 | 1,81 | - | - | |
| -7 | 7,1 | 4,06 | 7,1 | 3,38 | 7,1 | 2,93 | 7,1 | 2,54 | 7,1 | 2,19 | 7,1 | 1,90 | - | - | |
| 2 | 8,0 | 4,22 | 8,0 | 3,51 | 8,0 | 3,05 | 8,0 | 2,82 | 8,0 | 2,50 | 8,0 | 2,25 | 7,7 | 1,95 | |
| 7 | 9,0 | 5,66 | 9,0 | 4,72 | 9,0 | 4,09 | 9,0 | 3,59 | 9,0 | 3,18 | 9,0 | 2,86 | 8,7 | 2,09 | |
| 12 | 9,0 | 6,94 | 9,0 | 5,16 | 9,0 | 4,48 | 9,0 | 3,87 | 9,0 | 3,35 | 9,0 | 2,90 | 9,0 | 2,51 | |
| 15 | 9,0 | 7,68 | 9,0 | 5,71 | 9,0 | 4,95 | 9,0 | 4,29 | 9,0 | 3,71 | 9,0 | 3,21 | 9,0 | 2,77 | |
| 20 | 9,0 | 8,97 | 9,0 | 6,67 | 9,0 | 5,78 | 9,0 | 5,01 | 9,0 | 4,33 | 9,0 | 3,75 | 9,0 | 3,24 | |
| Mín. | -20 | - | - | 5,0 | 2,37 | 4,8 | 2,06 | 4,7 | 1,78 | 4,5 | 1,54 | - | - | - | - |
| -15 | - | - | 5,7 | 2,68 | 5,5 | 2,32 | 5,3 | 2,01 | 5,1 | 1,74 | - | - | - | - | |
| -10 | 3,7 | 3,42 | 3,5 | 2,85 | 3,4 | 2,47 | 3,2 | 2,14 | 3,1 | 1,85 | 3,0 | 1,60 | - | - | |
| -7 | 3,8 | 3,53 | 3,6 | 2,94 | 3,5 | 2,55 | 3,4 | 2,21 | 3,2 | 1,91 | 3,1 | 1,65 | - | - | |
| 2 | 3,9 | 4,56 | 3,7 | 3,80 | 3,6 | 3,29 | 3,5 | 2,85 | 3,3 | 2,47 | 3,2 | 2,13 | 3,2 | 2,13 | |
| 7 | 3,6 | 5,38 | 3,4 | 4,48 | 3,3 | 3,89 | 3,2 | 3,36 | 3,1 | 2,91 | 3,0 | 2,52 | 3,0 | 2,52 | |
| 12 | 4,3 | 6,38 | 4,1 | 5,32 | 4,0 | 4,61 | 3,8 | 3,99 | 3,7 | 3,45 | 3,6 | 2,99 | 3,6 | 2,99 | |
| 15 | 4,7 | 6,92 | 4,5 | 5,77 | 4,3 | 5,00 | 4,2 | 4,33 | 4,0 | 3,74 | 3,9 | 3,24 | 3,9 | 3,24 | |
| 20 | 5,4 | 8,00 | 5,1 | 6,67 | 5,0 | 5,78 | 4,8 | 5,00 | 4,6 | 4,33 | 4,4 | 3,74 | 4,4 | 3,74 | |
Rango disponible
| Calefacción | Refrigeración |
|---|---|
 |  |
Asegúrese de evitar el rango no disponible durante los desescarches. De lo contrario, la unidad exterior podría no haberse desecho de toda la escarcha y/o el PHEX se podría congelar.

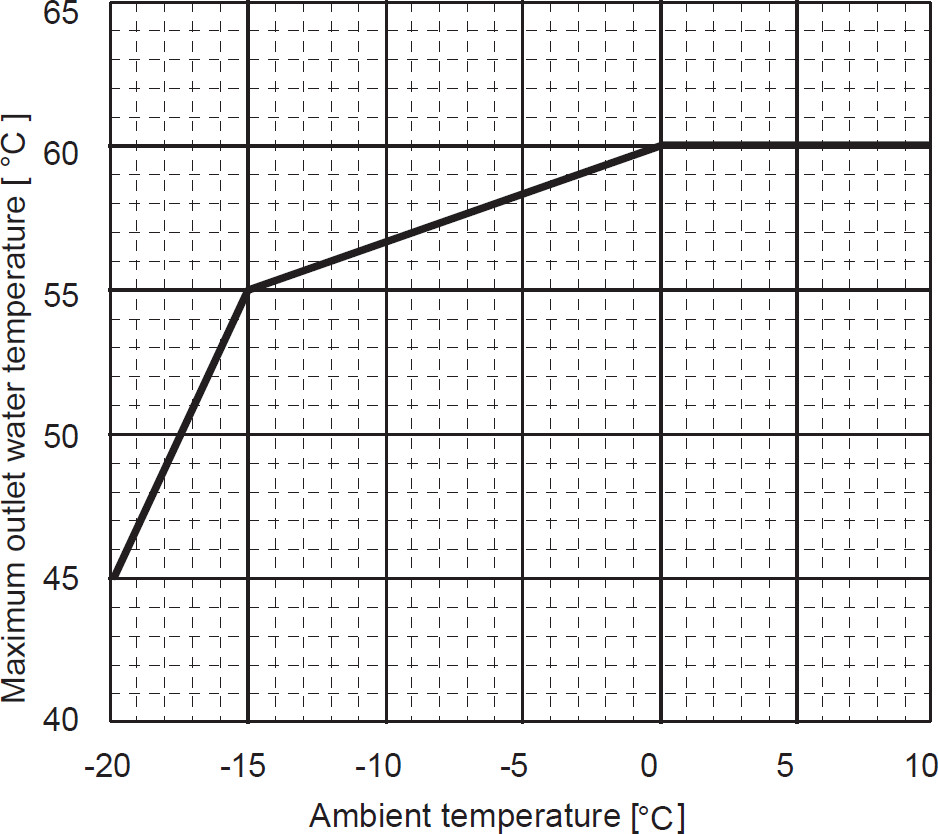

Temperaturas máximas de impulsión

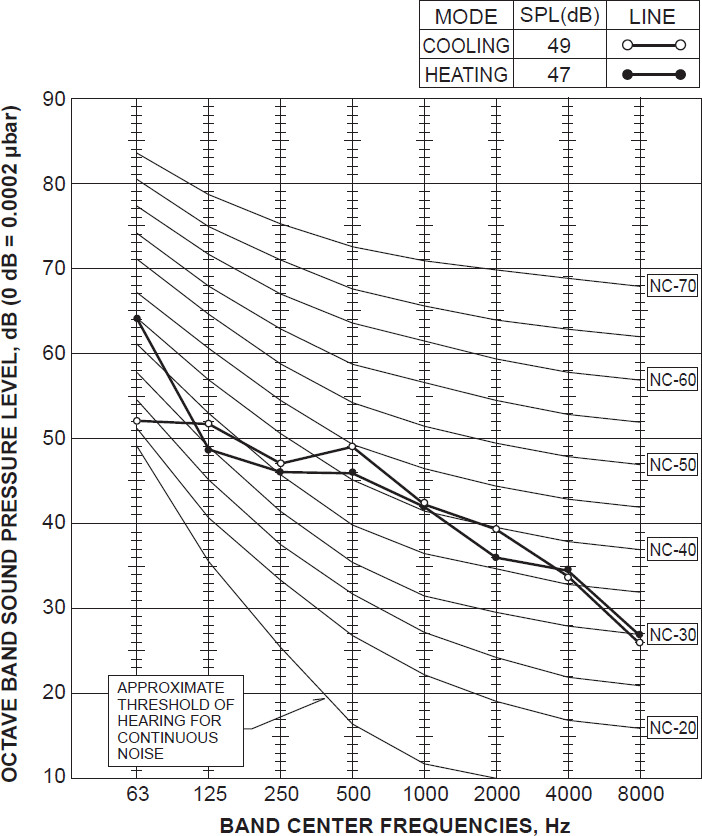

Curvas de criterio sonoro
- Datos sonoros tomados con el sistema en régimen estable.
- Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.

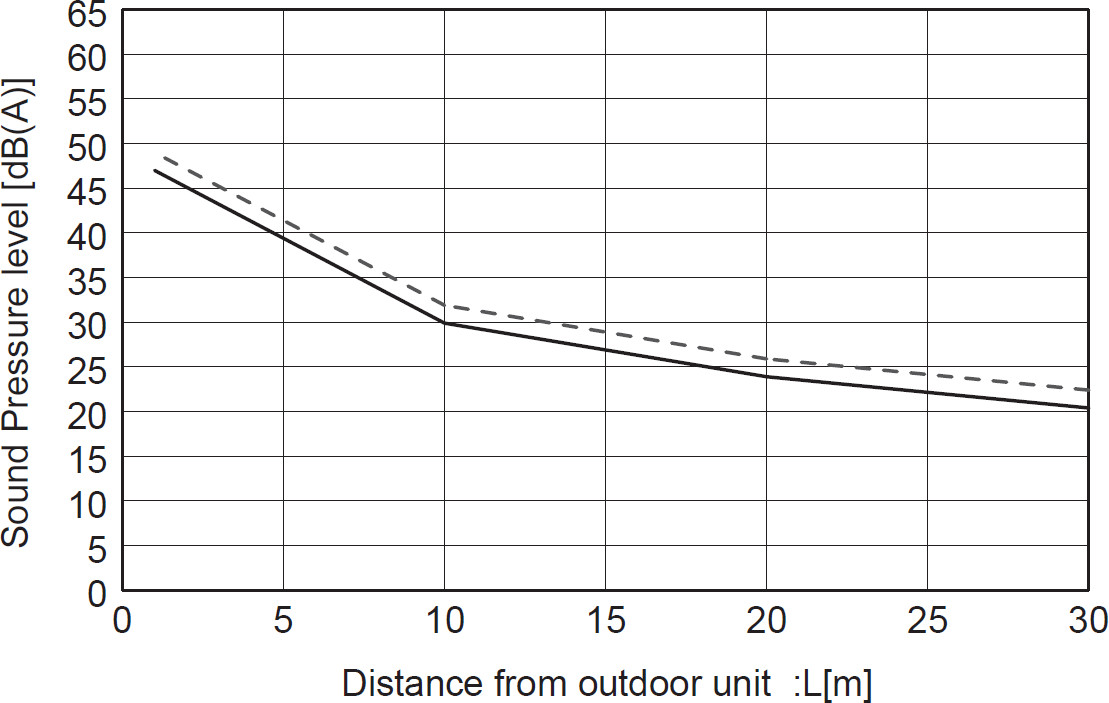

Nivel sonoro estimado en función de la distancia a la OU
- Datos sonoros tomados con el sistema en régimen estable.
- Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.
- No se considera la reflexión de sonido desde el suelo o paredes aledañas.
Eficiencia energética estacional
Calefacción de espacios
Exterior Monofásica: PUHZ-SW100VAA
| Tipo IU | F/C | S/C | ||||
|---|---|---|---|---|---|---|
| Hydrobox | ERSC-VM2D | Ficha ErP | EHSC-VM2D | Ficha ErP | ||
| Hydrobox Dúo | 200ℓ | ERST20C-VM2D | Ficha ErP | EHST20C-VM2D | Ficha ErP | |
| 300ℓ | ERST30C-VM2ED | Ficha ErP | EHST30C-YM9ED | Ficha ErP | ||
| Media Tª (55°C) | Clase | A++ | A++ | |||
| ηs / SCOP | Clima medio | 132% / 3,38 | 130% / 3,33 | |||
| Clima cálido | 183% / 4,65 | 180% / 4,58 | ||||
| Clima frío | 109% / 2,80 | 108% / 2,78 | ||||
| Baja Tª (35°C) | Clase | A++ | A++ | |||
| ηs / SCOP | Clima medio | 170% / 4,33 | 167% / 4,25 | |||
| Clima cálido | 261% / 6,60 | 255% / 6,45 | ||||
| Clima frío | 142% / 3,63 | 139% / 3,55 | ||||
Exterior Trifásica: PUHZ-SW100YAA
| Tipo IU | F/C | S/C | ||||
|---|---|---|---|---|---|---|
| Hydrobox | ERSC-VM2D | Ficha ErP | EHSC-VM2D | Ficha ErP | ||
| Hydrobox Dúo | 200ℓ | ERST20C-VM2D | Ficha ErP | EHST20C-VM2D | Ficha ErP | |
| 300ℓ | ERST30C-VM2ED | Ficha ErP | EHST30C-YM9ED | Ficha ErP | ||
| Media Tª (55°C) | Clase | A++ | A++ | |||
| ηs / SCOP | Clima medio | 132% / 3,38 | 129% / 3,30 | |||
| Clima cálido | 183% / 4,65 | 178% / 4,53 | ||||
| Clima frío | 109% / 2,80 | 107% / 2,75 | ||||
| Baja Tª (35°C) | Clase | A++ | A++ | |||
| ηs / SCOP | Clima medio | 169% / 4,30 | 165% / 4,20 | |||
| Clima cálido | 260% / 6,58 | 251% / 6,35 | ||||
| Clima frío | 141% / 3,60 | 138% / 3,53 | ||||
Producción de ACS
| Modelo | Etiqueta ErP | ηhw / SCOPdhw3) | |||||
|---|---|---|---|---|---|---|---|
| [ℓ] | F/C | S/C | Clase | Perfil | Clima medio | Clima cálido | Clima frío |
| 200 | ERST20C-VM2D | EHST20C-VM2D | A+ | L | 145% / 3,41 | 161% / 3,78 | 123% / 2,92 |
| 300 | ERST30C-VM2ED | EHST30C-YM9ED | A | XL | 120% / 2,90 | 127% / 3,07 | 93% / 2,26 |
Recursos externos
Lodotec
EHPA Keymark
Archivos BIM
3)
SCOPdhw según EN16147:2017
