Hydrobox Dúo EHST20C-VM2D

Foto

Especificaciones básicas

Modelo EHST20C-VM2D
Modos de funcionamiento S/C
Conexión con OU Split
Depósito de ACS Volumen [ℓ] 200
Material Acero Inoxidable Duplex 2304 (EN10088)
Datos de
instalación 		Dimensiones Al×An×Fo [mm] 1600×595×680
Peso vacío [kg] 110
Peso lleno [kg] 317
Volumen contenido de agua1) [ℓ] 4,6
Volumen vaso de expansión [ℓ] 12
Nivel sonoro SPL [dB(A)] 40
Datos
eléctricos 		Placa de control2)
(incluyendo 3 bombas) 		Alimentación 1∿, 230V, 50Hz
Consumo [kW] 0,30
Corriente [A] 1,95
PIA [A] 10
Resistencia
de apoyo 		Alimentación 1∿, 230V, 50Hz
Capacidad [kW] 2
Pasos de calefactor 1
Corriente [kW] 9
PIA [A] 16
Unidades
exteriores
compatibles 		Power Inverter 11,2kW PUHZ-SW100V/YAA
16,0kW PUHZ-SW120V/YHA
Zubadan 8,0kW PUHZ-SHW80V/YAA
11,2kW PUHZ-SHW112V/YAA
14,0kW PUHZ-SHW140YHA
Sistemas Híbridos PUHZ-FRP71VHA
PUMY-P
Accesorios
opcionales 		Kit de dos zonas PAC-TZ02-E
Sonda de ambiente remota PAC-SE41TS-E
Sonda de Tª para control de zonas PAC-TH011-E
Sonda de Tª para caldera
o tanque de inercia 		5m PAC-TH012HT-E
30m PAC-TH012HTL-E
Resistencia de inmersión 1kW PAC-IH01V2-E
3kW PAC-IH03V2-E
Control
inalámbrico 		Receptor PAR-WR51R-E
Emisor3) PAR-WT50R-E
Tapa para el hueco del mando PAC-RC01-E
Interfaces MELCloud (WiFi) MAC-567IF-E
KNX KLIC-MITTE4)
Modbus MELCOBEMS MINI5)

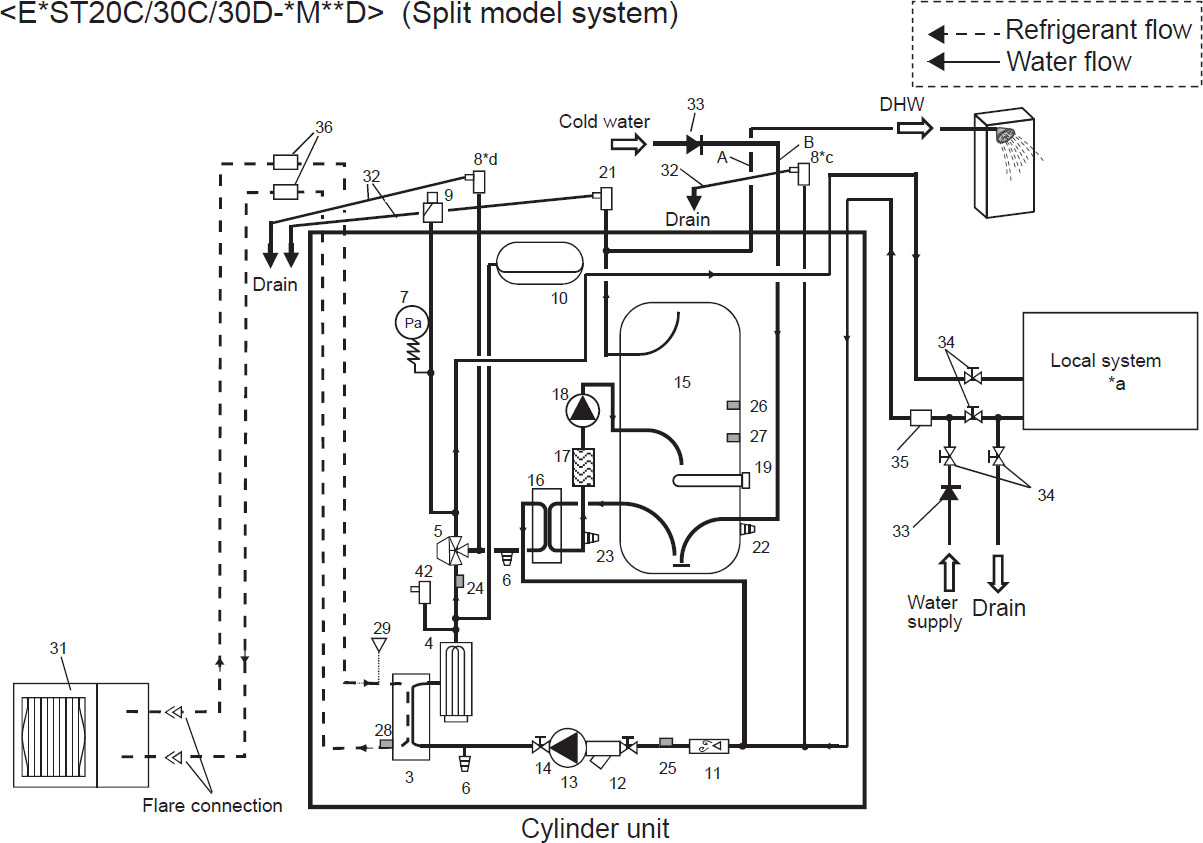

Esquema

Nº Componente
A Toma de salida de ACS ✅
B Toma de entrada de Agua fría ✅
C Retorno del circuito primario ✅
D Impulsión al circuito primario ✅
E Entrada de agua desde la OU ❌
F Retorno de agua hacia la OU ❌
G Tubería de refrigerante (Gas) ✅
H Tubería de refrigerante (Líquido) ✅
1 Caja eléctrica y de control ✅
2 Mando principal ✅
3 Intercambiador de placas (Refrigerante-Agua) ✅
4 Resistencia de apoyo 1,2 ✅
5 Válvula de tres vías ✅
6 Grifo de drenaje (primario) ✅
7 Manómetro ✅
8 Válvula de seguridad (3bar) ✅
9 Purgador de aire automático ✅
10 Vaso de expansión (primario) ✅
11 Caudalímetro ✅
12 Válvula de filtro ✅
13 Bomba de circulación 1 (primario) ✅
14 Válvula de la bomba ✅
15 Depósito de ACS ✅
16 Intercambiador de placas (Agua - Agua) ✅
Nº Componente
17 Trampa de cal ✅
18 Bomba de circulación (Circuito de ACS) ✅
19 Resistencia de inmersión ❌
20 Válvula de alivio de presión y Tª ❌
21 Válvula de seguridad (10 bar) (Tanque ACS) ✅
22 Grifo de drenaje (Tanque ACS) ✅
23 Grifo de drenaje (Circuito ACS) ✅
24 Sensor de Tª de impulsión (THW1) ✅
25 Sensor de Tª de retorno (THW2) ✅
26 Sensor de Tª de ACS en la parte superior del tanque (THW5A) ✅
27 Sensor de Tª de ACS en la parte inferior del tanque (THW5B) ✅
28 Sensor de Tª refrigerante líquido (TH2) ✅
29 Sensor de presión ✅
30 Bandeja de drenaje ❌
31 Unidad exterior
32 Tubo de desagüe6)
33 Dispositivo antirretorno7)
34 Válvula de aislamiento8)
35 Filtro magnético9) 10)
36 Filtro de malla11)
37 Válvula de seguridad adicional12)
41 Purgador de aire13)
42 Válvula de alivio de presión (5 bar) ✅

Dimensiones

Las vistas se presentan en sistema diédrico americano, en milímetros [mm].

Vista superior

Letra Descripción Conexión
A Conexión salida ACS ⌀22mm compresión
B Entrada agua de red
C Retorno
IU ⇐ Primario 		⌀28mm compresión
D Impulsión
IU ⇒ Primario
G Conexión frigorífica (Gas) ⌀15,88mm (⅝″) abocardado
H Conexión frigorífica (Líquido) ⌀9,52mm (⅜″) abocardado
J Pasacables eléctricos.

Para los pasacables en J utilizar los tres de la izquierda para alta tensión (maniobra, alimentación de la RdA, etc) y los dos de la derecha para baja tensión (sondas, interfaz WiFi, etc).

Alzado y perfil

Altura ① = 1.600 mm

Patas ajustables

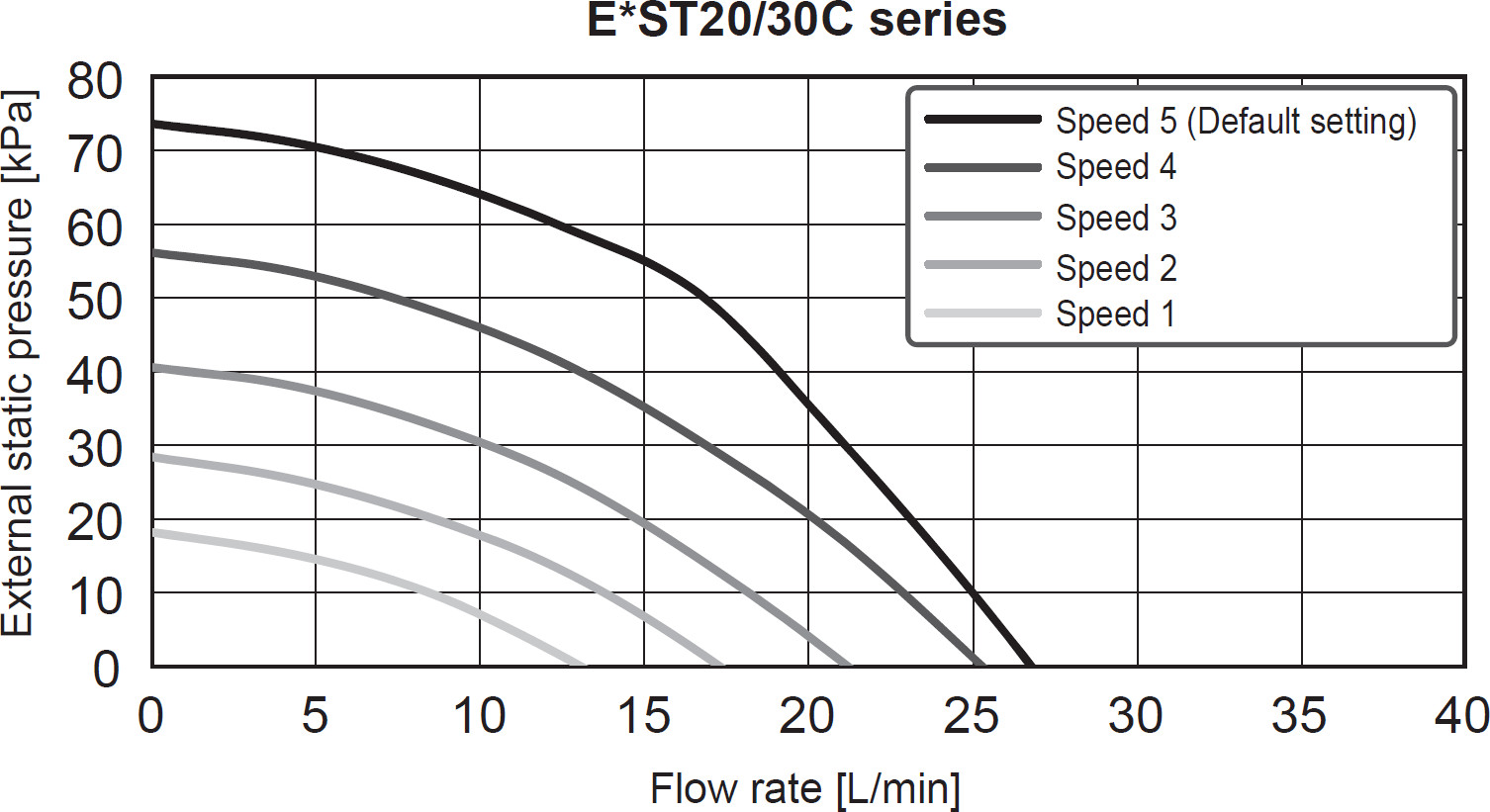

Bomba de circulación

Producción de ACS

Tiempo en minutos para subir la temperatura del ACS de 15°C a 55°C. El tiempo para recalentar es la mitad de lo mostrado en esta tabla

Temperatura ambiente [°C]
Modelo OU 2 7 14
PUHZ-SW100V/YAA 100 90 80
PUHZ-SW120V/YHA 85 75 70
PUHZ-SHW80V/YAA 80 70 65
PUHZ-SHW112V/YAA 60 60 55
PUHZ-SHW140YHA 50 50 45
PUHZ-FRP71VHA 122 100 95
PUMY-P 115 110 95

Recursos externos

Lodotec

1)
No se incluye el volumen del circuito de ACS (desde la V3V hasta la confluencia con el circuito primario), ni el volumen del vaso de expansión ni el de la tubería hacia el mismo.
2)
En caso de alimentación independiente
3)
Permite hasta 8 emisores por cada receptor PAR-WR51R-E
4) , 5)
No fabricado por Mitsubishi Electric
6) , 7) , 8) , 9) , 11) , 12) , 13)
Suministro local
10)
Recomendado
