Unidades Exteriores PUMY-P112/125/140V/YKM(-BS)

Datos relativos solo a combinación con interiores ecodan.

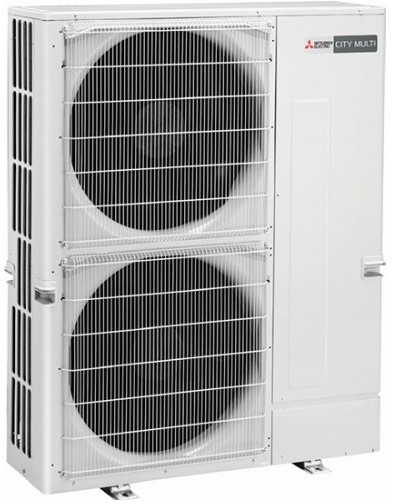

Foto

Especificaciones básicas

Modelo Estándar PUMY-P112V/YKM PUMY-P125V/YKM PUMY-P140V/YKM
Versión -BS PUMY-P112V/YKM-BS PUMY-P125V/YKM-BS PUMY-P140V/YKM-BS
Tipo Split R410A
Tecnología City Multi
Capacidad Calefacción ATW (A7W35) [kW] 12,5
ATA [kW] 14,0 16,0 18,0
Refrigeración ATA [kW] 12,5 14,0 15,5
Datos de
alimentación
eléctrica
Alimentación VKM: 1∿, 230V, 50Hz / YKM: 3∿, 400V, 50Hz
Corriente máx. [A] VKM: 29,5 / YKM: 12,0
Tamaño PIA [A] VKM: 40A1) / YKM: 20A2)
Cableado [mm²] VKM: 2 × 16 + ⏚ / YKM: 4 × 4 + ⏚
Datos de
instalación
Dimensiones Al×An×Fo [mm] 1338×1050×330
Peso [kg] VKM: 73 / YKM: 125
Nivel sonoro SPL (Calor) [dB] 51 52 53
SPL (Frío ATA) [dB] 49 50 51
PWL (Calor) [dB] 71 72 73
Caudal del ventilador [m³/min] 110
Datos
frigoríficos
Diámetros
Tuberías
Líquido [mm (″)] ⌀ 9,52 (⅜)
Gas [mm (″)] ⌀ 15,88 (⅝)
Distancias
máximas
Altura [m] 50m3) / 40m4)
Total [m] Máx. 150m total / Máx. 80m por cada una.
Gas
refrigerante
Tipo (PCA) R410A (2088)
Precarga [kg] 4,8
[m] FIXME
Datos del
circuito
hidráulico
primario
impulsión Calor (Máx.) [°C] 55
Caudal de trabajo [ℓ/min] 17,9 ~ 35,8
Volumen
mínimo
Cl. med/cál [ℓ] 27
Clima frío [ℓ] 80
Rango de
exterior
operativa
Refrigeración ATA [°C] -5 ~ +525)
Calefacción ATA [°C] -20 ~ +21
Calefacción ATW [°C] -20 ~ +21
Producción ACS [°C] -20 ~ +35
Unidades
interiores
compatibles
Hydrobox S/C EHSC-VM2D
Hydrobox
Dúo
S/C 200ℓ EHST20C-VM2D
Accesorios
compatibles
Tratamiento Blygold® ATW-BLY-2VN
Deflector de salida de aire PAC-SH96SG-E
Guía de protección de viento PAC-SH95AG-E
Tapones/guía drenaje PAC-SG61DS-E
Bandeja centralizada drenaje PAC-SH97DP-E
Branch Box Box de 3 puertos PAC-MK34BC
Box de 5 puertos PAC-MK54BC
Kit de unión de dos Branch Box MSDD-50AR-E

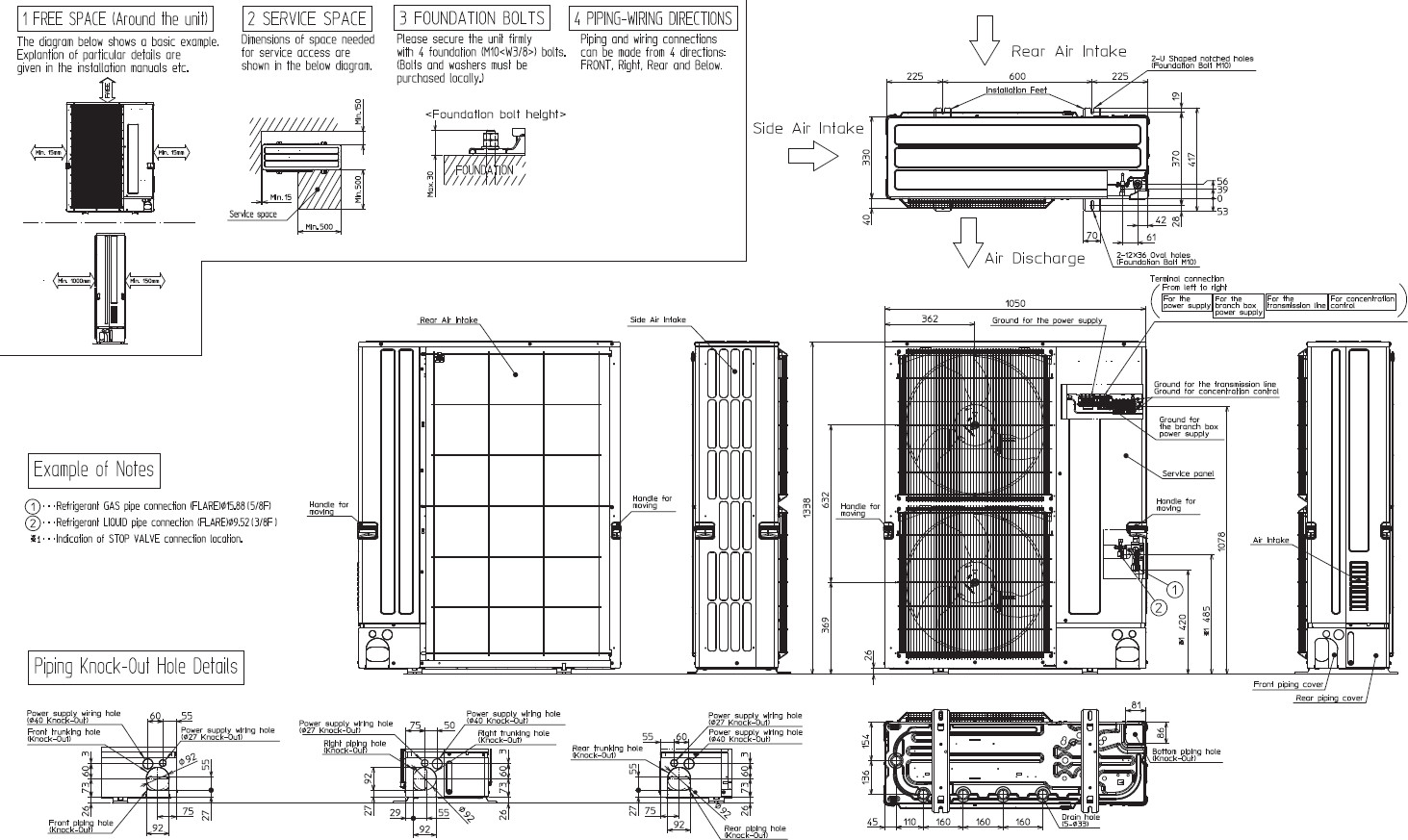

Dimensiones

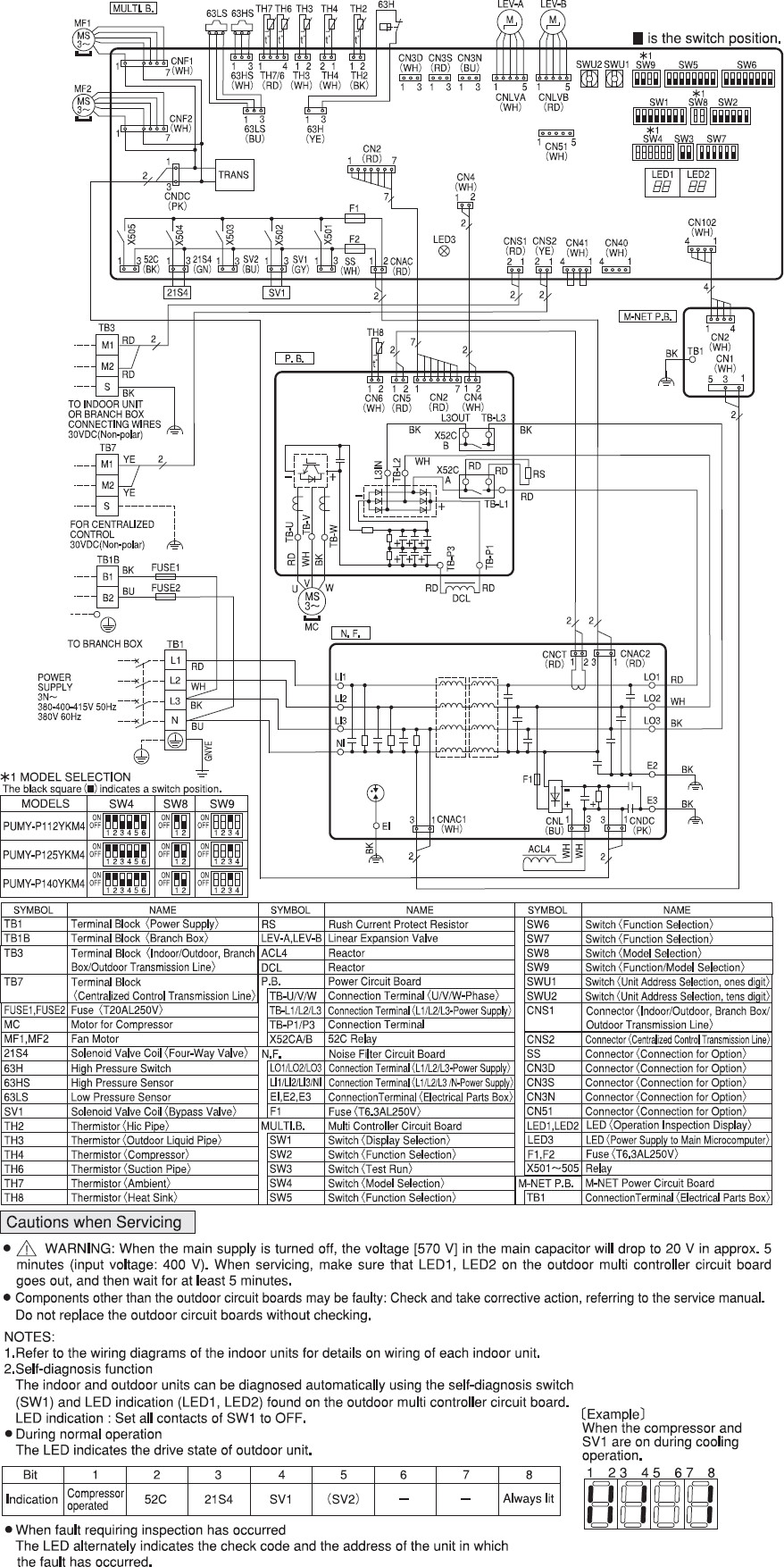

Esquema eléctrico

Monofásico PUMY-P112/125/140VKM(-BS) Trifásico PUMY-P112/125/140YKM(-BS)

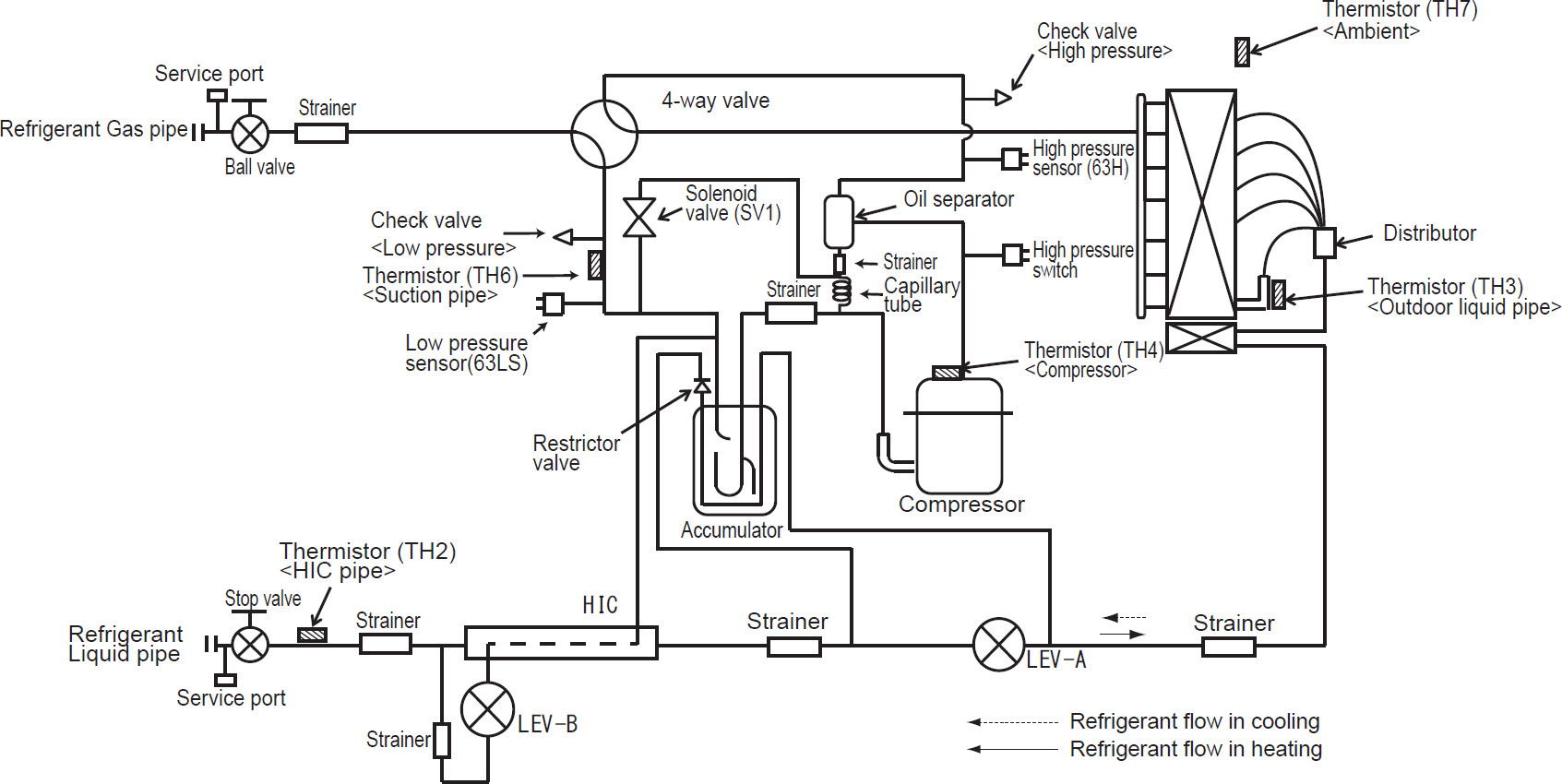

Esquema frigorífico

Datos de rendimiento

  • Datos de referencia mostrados a temperaturas de agua de impulsión de 35°C, 40°C, 45°C, 50°C, 55°C y 60°C.
  • Se muestran los regímenes de trabajo Máximo, Nominal, Medio (80% del Nominal) y Mínimo del compresor.
  • Los datos resaltados así integran la función de desescarche.
  • El rendimiento real puede variar según las condiciones de funcionamiento.
  • Datos medidos según EN 14511:2013.

Calefacción

Temperatura de impulsión [°C]
25 35 40 45 50 55 60
Rég. Cap. COP Cap. COP Cap. COP Cap. COP Cap. COP Cap. COP Cap. COP
[°C] [kW] [kW] [kW] [kW] [kW] [kW] [kW]
Máx. -20 - - 6,5 1,76 5,7 1,46 - - - - - - - -
-15 - - 8,0 2,05 7,5 1,88 - - - - - - - -
-10 10,7 2,36 10,3 2,20 9,9 2,05 9,5 1,90 - - - - - -
-7 11,1 2,57 11,1 2,36 11,1 2,16 11,1 1,96 10,0 1,88 - - - -
2 11,6 2,87 11,3 2,62 11,1 2,37 10,8 2,12 10,7 1,91 10,6 1,71 - -
7 14,2 4,38 13,8 3,93 13,4 3,48 13,0 3,03 12,8 2,67 12,5 2,31 - -
12 15,4 4,81 14,9 4,31 14,5 3,81 14,0 3,31 13,8 2,91 13,5 2,51 - -
15 16,0 5,08 15,5 4,55 15,0 4,01 14,5 3,48 14,3 3,05 14,0 2,62 - -
20 17,5 5,64 17,1 5,06 16,7 4,48 16,3 3,90 16,2 3,46 16,1 3,02 - -
Nom. -20 - - 6,5 1,76 5,7 1,46 - - - - - - - -
-15 - - 8,0 2,05 7,5 1,88 - - - - - - - -
-10 8,0 2,63 8,0 2,42 8,0 2,20 8,0 1,99 - - - - - -
-7 8,0 2,99 8,0 2,72 8,0 2,44 8,0 2,16 8,0 1,94 - - - -
2 10,0 3,18 10,0 2,86 10,0 2,54 10,0 2,22 10,0 1,97 10,0 1,73 - -
7 12,5 4,59 12,5 4,08 12,5 3,57 12,5 3,06 12,5 2,69 12,5 2,32 - -
12 13,5 5,05 13,5 4,48 13,5 3,92 13,5 3,35 13,5 2,93 13,5 2,51 - -
15 14,0 5,36 14,0 4,75 14,0 4,14 14,0 3,53 14,0 3,08 14,0 2,62 - -
20 15,5 5,90 15,5 5,26 15,5 4,62 15,5 3,99 15,5 3,50 15,5 3,02 - -
Med. -20 - - 5,2 1,85 4,5 1,45 - - - - - - - -
-15 - - 6,4 2,15 6,0 1,95 - - - - - - - -
-10 6,4 2,79 6,4 2,54 6,4 2,29 6,4 2,04 - - - - - -
-7 6,4 3,05 6,4 2,77 6,4 2,49 6,4 2,21 6,4 1,96 - - - -
2 8,0 3,34 8,0 3,00 8,0 2,66 8,0 2,32 8,0 2,06 8,0 1,81 - -
7 10,0 4,75 10,0 4,25 10,0 3,74 10,0 3,23 10,0 2,83 10,0 2,42 - -
12 10,8 5,35 10,8 4,80 10,8 4,25 10,8 3,69 10,8 3,24 10,8 2,79 - -
15 11,2 5,82 11,2 5,22 11,2 4,62 11,2 4,02 11,2 3,50 11,2 2,99 - -
20 12,4 6,80 12,4 6,04 12,4 5,29 12,4 4,53 12,4 3,93 12,4 3,32 - -
Mín. -20 - - - - - - - - - - - - - -
-15 - - - - - - - - - - - - - -
-10 - - - - - - - - - - - - - -
-7 3,7 2,90 3,6 2,61 3,5 2,33 3,4 2,04 3,3 1,80 - - - -
2 3,8 3,30 4,5 3,17 4,2 2,75 4,0 2,34 3,8 2,00 3,5 1,72 - -
7 3,9 4,06 3,8 3,64 3,6 3,22 3,5 2,79 3,2 2,39 3,0 1,99 - -
12 4,5 5,10 4,4 4,54 4,3 3,99 4,1 3,43 3,8 2,93 3,6 2,43 - -
15 4,9 6,07 4,8 5,37 4,6 4,67 4,5 3,97 4,2 3,38 3,9 2,79 - -
20 5,6 7,51 5,5 6,58 5,3 5,65 5,2 4,72 4,9 4,01 4,6 3,30 - -

Rango disponible

Calefacción

Asegúrese de evitar el rango no disponible durante los desescarches. De lo contrario, la unidad exterior podría no haberse desecho de toda la escarcha y/o el PHEX se podría congelar.

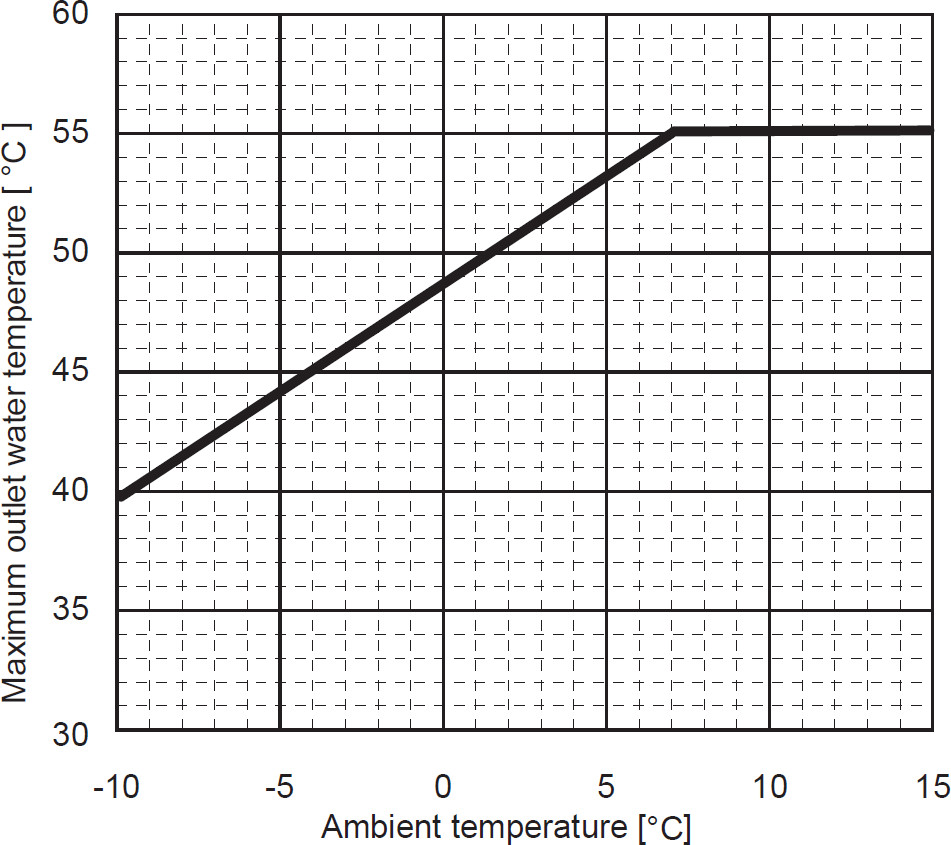

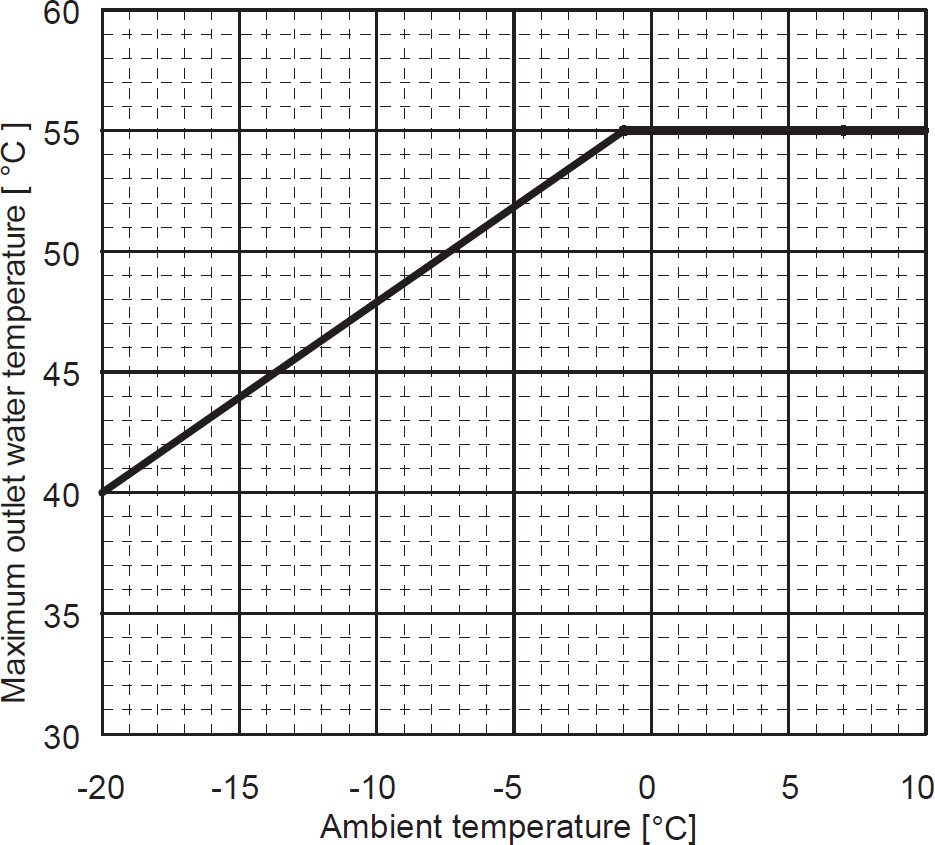

Temperaturas máximas de impulsión

Modo solo ATW Modo ATW + ATA

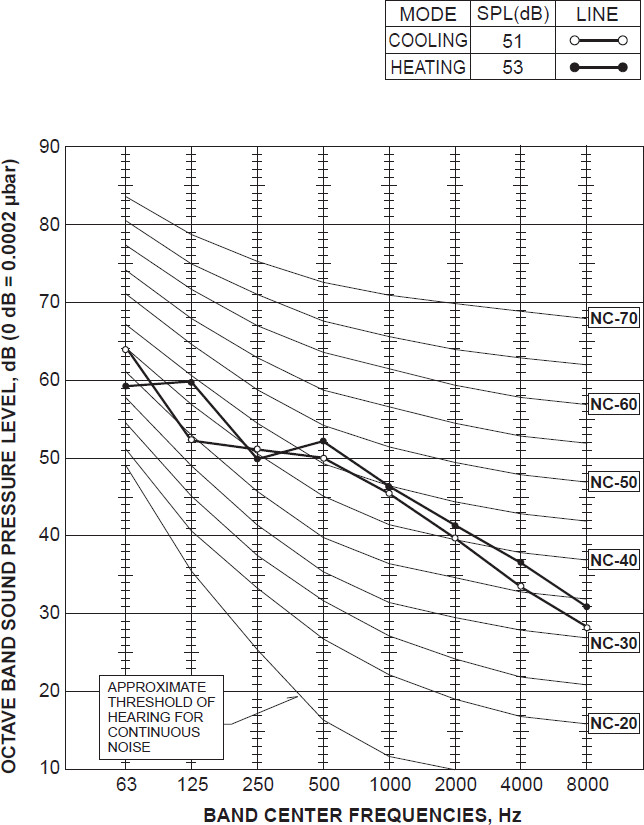

Curvas de criterio sonoro

PUMY-P112V/YKM(-BS) PUMY-P125V/YKM(-BS) PUMY-P140V/YKM(-BS)

  • Datos sonoros tomados con el sistema en régimen estable.
  • Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.

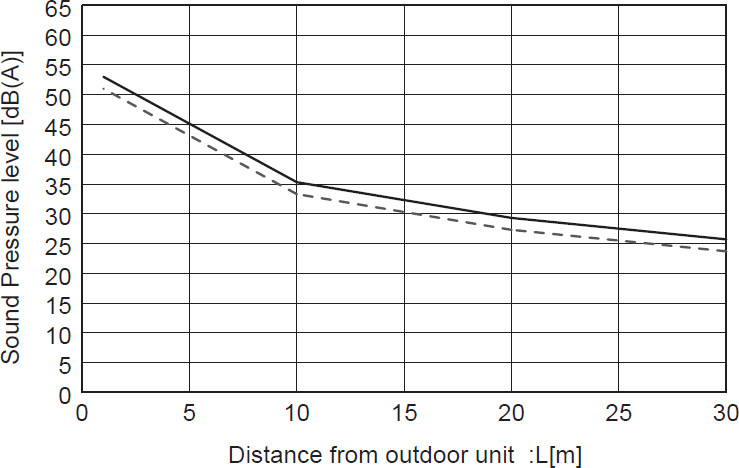

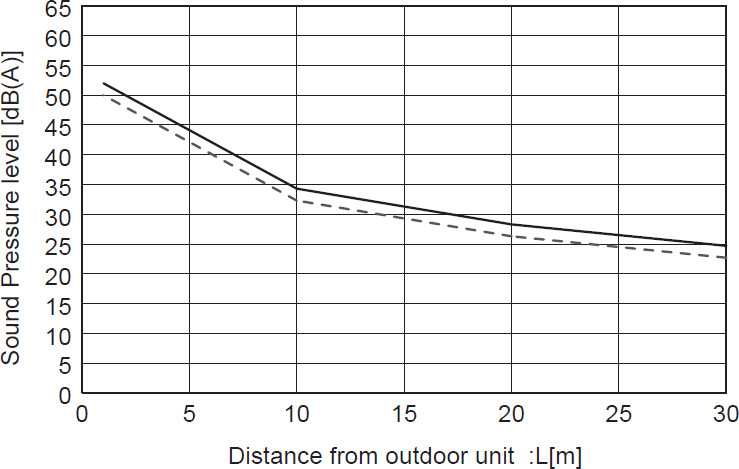

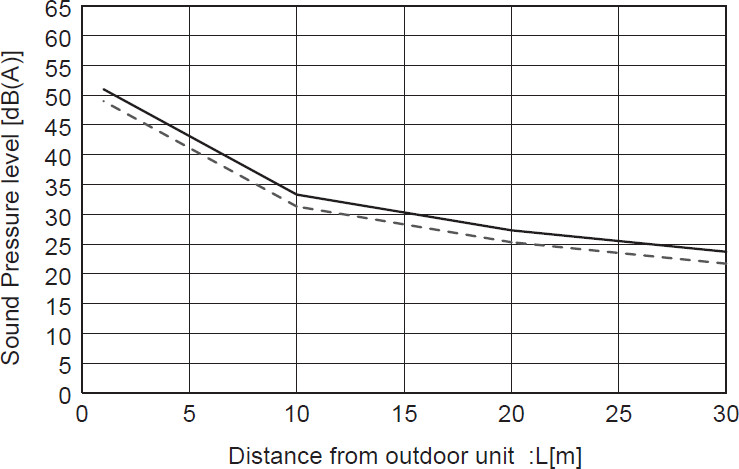

Nivel sonoro estimado en función de la distancia a la OU

PUMY-P112V/YKM(-BS) PUMY-P125V/YKM(-BS) PUMY-P140V/YKM(-BS)

  • Datos sonoros tomados con el sistema en régimen estable.
  • Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.
  • No se considera la reflexión de sonido desde el suelo o paredes aledañas.

Eficiencia energética estacional

Calefacción de espacios

Exterior Monofásica: PUHZ-FRP71VHA

Tipo IU S/C
Hydrobox EHSC-VM2D Ficha ErP
Hydrobox
Dúo
200ℓ EHST20C-VM2D Ficha ErP
Media
(55°C)
Clase A+
ηs / SCOP Clima medio 121% / 3,10
Clima cálido 150% / 3,83
Clima frío 98% / 2,53
Baja
(35°C)
Clase A++
ηs / SCOP Clima medio 163% / 4,15
Clima cálido 226% / 5,72
Clima frío 134% / 3,43

Producción de ACS

Modelo Etiqueta ErP ηhw / SCOPdhw6)
[ℓ] S/C Clase Perfil Clima medio Clima cálido Clima frío
200 EHST20C-VM2D A+ L 138% / 3,26 156% / 3,67 121% / 2,87

Recursos externos

Lodotec

Archivos BIM

1)
32A si la unidad exterior y las interiores se alimentan por separado
2)
16A si la unidad exterior y las interiores se alimentan por separado
3)
Si la unidad exterior está ubicada a mayor altura que las unidades interiores
4)
Si la unidad exterior está ubicada a menor altura que las unidades interiores (30m si hay unidades interiores tipo PKFY-P*VBM, PFFY-P*VKM o PFFY-P*VL*).
5)
De 10°C a 52°C B.S.: Al conectar unidades interiores PKFY-P15/20/25VBM, PFFY-P20/25/32VKM, PFFY-P20/25/32VLE(R)M, PEFY-P-VMA3 y unidades de serie M, serie S y serie P.
6)
SCOPdhw según EN16147:2017
