Tabla de Contenidos
Unidades Exteriores PUD-SHWM100V/YAA(-BS)
Foto
Especificaciones básicas
| Modelo | Estándar | PUD-SHWM100VAA | PUD-SHWM100YAA |
||
|---|---|---|---|---|---|
Versión -BS | PUD-SHWM100VAA-BS | PUD-SHWM100YAA-BS |
|||
| Tipo | Split R32 | ||||
| Tecnología | Zubadan | ||||
| Capacidad | Calefacción (A2W35) | [kW] | 10,0 | ||
| Datos de alimentación eléctrica | Alimentación | 1∿, 230V, 50Hz | 3∿, 400V, 50Hz | ||
| Corriente máx. | [A] | 26 | 10 | ||
| Tamaño PIA | [A] | 30 | 16 | ||
| Cableado | [mm²] | 2 × 8 + ⏚ | 4 × 2,5 + ⏚ | ||
| Datos de instalación | Dimensiones | Al×An×Fo | [mm] | 1020×1050×480 | |
| Peso | [kg] | 108 | 121 | ||
| Nivel sonoro | SPL (Calor) | [dB] | 44 | ||
| PWL (Calor) | [dB] | 59 | |||
| Caudal del ventilador | [m³/min] | 50 | |||
| Datos frigoríficos | Diámetros Tuberías | Líquido | [mm (″)] | ⌀ 6,35 (¼) | |
| Gas | [mm (″)] | ⌀ 12,7 (½) | |||
| Distancias máximas | Altura | [m] | 30 | ||
| Total | [m] | 30 | |||
| Gas refrigerante | Tipo (PCA) | R32 (675) | |||
| Precarga | [kg] | 1,7 | |||
| [m] | 15 | ||||
| Datos del circuito hidráulico primario | Tª impulsión | Calor (Máx.) | [°C] | 60 | |
| Caudal de trabajo | [ℓ/min] | 14,3 ~ 34,4 | |||
| Volumen mínimo | Cl. med/cál | [ℓ] | 14 | ||
| Clima frío | [ℓ] | 43 | |||
| Rango de Tª exterior operativa | Calefacción | [°C] | -28 ~ +24 | ||
| Producción de ACS | [°C] | -28 ~ +35 | |||
| Unidades interiores compatibles | Hydrobox | F/C1) | ERSD-VM2D |
||
| S/C | EHSD-VM2D |
||||
| Hydrobox Dúo | F/C2) | 200ℓ | ERST20D-VM2D |
||
| 300ℓ | ERST30D-VM2ED |
||||
| S/C | 200ℓ | EHST20D-VM2D |
|||
| 300ℓ | EHST30D-YM9ED |
||||
| Accesorios compatibles | Placa de control FTC6 | PAC-IF071B-E |
|||
| Placa de control FTC2BR | PAC-IF033B-E |
||||
| Tratamiento Blygold® | ATW-BLY-AA |
||||
| Deflector de salida de aire | PAC-SH96SG-E3) |
||||
| Guía de protección de viento | PAC-SH95AG-E4) |
||||
| Acople para guía o deflector | PAC-SJ82AT-E |
||||
| Tapones/guía drenaje | PAC-SG61DS-E |
||||
| Bandeja centralizada drenaje | PAC-SJ83DP-E |
||||
| Herramienta de monitorización | PAC-SK52ST-E |
||||
Dimensiones
Esquema eléctrico
Monofásico PUD-SHWM100VHA(-BS) | Trifásico PUD-SHWM100YHA(-BS) |
|---|---|
 |  |
Esquema frigorífico
Datos de rendimiento
- Datos de referencia mostrados a temperaturas de agua de impulsión de 35°C, 40°C, 45°C, 50°C, 55°C y 60°C.
- Se muestran los regímenes de trabajo Máximo, Nominal, Medio (80% del Nominal) y Mínimo del compresor.
- Los datos resaltados así integran la función de desescarche.
- El rendimiento real puede variar según las condiciones de funcionamiento.
- El símbolo ⮞ indica que el circuito de inyección está activado.
- Datos medidos según EN 14511:2013.
Calefacción
| Temperatura de impulsión [°C] | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 35 | 40 | 45 | 50 | 55 | 60 | |||||||||
| Rég. | Tª | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP |
| [°C] | [kW] | [kW] | [kW] | [kW] | [kW] | [kW] | [kW] | ||||||||
| Máx. | -28⮞ | - | - | 8,0 | 2,00 | 7,9 | 1,80 | 7,7 | 1,57 | - | - | - | - | - | - |
| -20⮞ | - | - | 9,4 | 2,15 | 9,2 | 1,95 | 9,0 | 1,75 | 8,6 | 1,55 | - | - | - | - | |
| -15⮞ | - | - | 10,7 | 2,50 | 10,5 | 2,20 | 10,3 | 1,90 | 10,0 | 1,85 | 9,2 | 1,60 | - | - | |
| -10⮞ | 12,6 | 2,80 | 12,0 | 2,60 | 11,7 | 2,45 | 11,4 | 2,25 | 11,0 | 2,00 | 10,0 | 1,91 | - | - | |
| -7⮞ | 13,5 | 2,90 | 13,2 | 2,65 | 12,9 | 2,45 | 12,6 | 2,25 | 12,2 | 2,10 | 10,9 | 1,95 | 9,2 | 1,65 | |
| 2 | 12,8 | 3,45 | 12,4 | 3,15 | 12,2 | 2,90 | 11,9 | 2,60 | 11,4 | 2,30 | 10,4 | 2,00 | 9,4 | 1,85 | |
| 7 | 11,4 | 5,50 | 10,9 | 4,65 | 10,5 | 4,05 | 10,0 | 3,40 | 9,7 | 3,10 | 9,2 | 2,55 | 8,5 | 2,25 | |
| 12 | 12,9 | 6,30 | 12,2 | 5,45 | 12,0 | 4,75 | 11,7 | 4,00 | 11,1 | 3,50 | 10,5 | 2,95 | 9,5 | 2,55 | |
| 15 | 13,4 | 6,70 | 13,0 | 5,65 | 12,7 | 5,10 | 12,4 | 4,50 | 11,8 | 4,10 | 11,1 | 3,55 | 10,0 | 2,90 | |
| 20 | 14,2 | 7,60 | 13,8 | 6,25 | 13,5 | 5,65 | 13,1 | 5,00 | 12,5 | 4,35 | 11,4 | 3,75 | 10,5 | 3,55 | |
| Nom. | -28⮞ | - | - | 8,0 | 2,00 | 7,9 | 1,80 | 7,7 | 1,57 | - | - | - | - | - | - |
| -20⮞ | - | - | 9,4 | 2,15 | 9,2 | 1,95 | 9,0 | 1,75 | 8,6 | 1,55 | - | - | - | - | |
| -15⮞ | - | - | 10,0 | 2,60 | 10,0 | 2,30 | 10,0 | 1,95 | 10,0 | 1,85 | 9,2 | 1,60 | - | - | |
| -10⮞ | 10,0 | 3,45 | 10,0 | 2,92 | 10,0 | 2,65 | 10,0 | 2,40 | 10,0 | 2,10 | 10,0 | 1,91 | - | - | |
| -7⮞ | 10,0 | 3,50 | 10,0 | 3,05 | 10,0 | 2,75 | 10,0 | 2,45 | 10,0 | 2,25 | 10,0 | 2,00 | 9,2 | 1,65 | |
| 2 | 10,0 | 4,10 | 10,0 | 3,45 | 10,0 | 3,10 | 10,0 | 2,75 | 10,0 | 2,45 | 10,0 | 2,05 | 9,4 | 1,85 | |
| 7 | 8,0 | 5,90 | 8,0 | 5,00 | 8,0 | 4,35 | 8,0 | 3,65 | 8,0 | 3,20 | 8,0 | 2,60 | 8,0 | 2,30 | |
| 12 | 8,0 | 7,20 | 8,0 | 5,90 | 8,0 | 5,10 | 8,0 | 4,30 | 8,0 | 3,75 | 8,0 | 3,10 | 8,0 | 2,65 | |
| 15 | 8,0 | 7,55 | 8,0 | 6,20 | 8,0 | 5,50 | 8,0 | 4,80 | 8,0 | 4,25 | 8,0 | 3,65 | 8,0 | 2,95 | |
| 20 | 8,0 | 8,65 | 8,0 | 7,10 | 8,0 | 6,25 | 8,0 | 5,40 | 8,0 | 4,65 | 8,0 | 3,85 | 8,0 | 3,75 | |
| Med. | -28⮞ | - | - | 6,4 | 2,05 | 6,3 | 1,85 | 6,2 | 1,60 | - | - | - | - | - | - |
| -20⮞ | - | - | 7,2 | 2,35 | 7,2 | 2,10 | 7,2 | 1,80 | 6,9 | 1,60 | - | - | - | - | |
| -15⮞ | - | - | 8,0 | 2,65 | 8,0 | 2,35 | 8,0 | 2,00 | 8,0 | 1,90 | 7,4 | 1,70 | - | - | |
| -10⮞ | 8,0 | 3,70 | 8,0 | 3,10 | 8,0 | 2,80 | 8,0 | 2,50 | 8,0 | 2,20 | 8,0 | 1,85 | - | - | |
| -7 | 8,0 | 3,70 | 8,0 | 3,15 | 8,0 | 2,85 | 8,0 | 2,50 | 8,0 | 2,30 | 8,0 | 2,05 | 7,4 | 1,75 | |
| 2 | 8,0 | 4,45 | 8,0 | 3,60 | 8,0 | 3,25 | 8,0 | 2,85 | 8,0 | 2,55 | 8,0 | 2,15 | 7,5 | 1,95 | |
| 7 | 6,4 | 5,80 | 6,4 | 5,00 | 6,4 | 4,35 | 6,4 | 3,70 | 6,4 | 3,25 | 6,4 | 2,75 | 6,4 | 2,35 | |
| 12 | 6,4 | 7,30 | 6,4 | 5,65 | 6,4 | 5,00 | 6,4 | 4,30 | 6,4 | 3,75 | 6,4 | 3,10 | 6,4 | 2,70 | |
| 15 | 6,4 | 7,55 | 6,4 | 6,15 | 6,4 | 5,45 | 6,4 | 4,70 | 6,4 | 4,15 | 6,4 | 3,60 | 6,4 | 2,95 | |
| 20 | 6,4 | 8,35 | 6,4 | 7,05 | 6,4 | 6,20 | 6,4 | 5,30 | 6,4 | 4,60 | 6,4 | 3,80 | 6,4 | 3,70 | |
| Mín | -28 | - | - | 4,0 | 1,90 | 3,9 | 1,70 | 3,8 | 1,50 | - | - | - | - | - | - |
| -20 | - | - | 4,9 | 2,40 | 4,8 | 2,15 | 4,7 | 1,85 | 4,5 | 1,55 | - | - | - | - | |
| -15 | - | - | 5,6 | 2,70 | 5,5 | 2,40 | 5,4 | 2,05 | 5,3 | 1,85 | 5,2 | 1,55 | - | - | |
| -10 | 3,8 | 3,60 | 3,6 | 2,90 | 3,5 | 2,60 | 3,4 | 2,25 | 3,3 | 1,90 | 3,1 | 1,60 | - | - | |
| -7 | 3,8 | 3,70 | 3,5 | 2,90 | 3,4 | 2,60 | 3,2 | 2,25 | 3,1 | 2,00 | 2,9 | 1,70 | 3,7 | 1,65 | |
| 2 | 3,5 | 4,70 | 3,2 | 3,60 | 3,0 | 3,20 | 2,7 | 2,75 | 2,4 | 2,30 | 2,1 | 1,80 | 3,2 | 1,90 | |
| 7 | 2,7 | 4,90 | 2,5 | 3,55 | 2,4 | 3,35 | 2,3 | 3,10 | 2,0 | 2,70 | 1,7 | 2,30 | 2,6 | 2,25 | |
| 12 | 3,4 | 6,90 | 3,1 | 4,55 | 2,9 | 4,25 | 2,7 | 3,95 | 2,3 | 3,25 | 1,9 | 2,65 | 2,9 | 2,55 | |
| 15 | 4,0 | 7,30 | 3,3 | 5,70 | 3,1 | 4,95 | 2,9 | 4,20 | 2,5 | 3,60 | 2,0 | 3,00 | 3,1 | 2,75 | |
| 20 | 4,3 | 7,60 | 3,8 | 6,65 | 3,5 | 5,75 | 3,2 | 4,85 | 2,9 | 4,10 | 2,6 | 3,30 | 3,5 | 3,35 | |
Rango disponible
Asegúrese de evitar el rango no disponible durante los desescarches. De lo contrario, la unidad exterior podría no haberse desecho de toda la escarcha y/o el PHEX se podría congelar.
Temperaturas máximas de impulsión

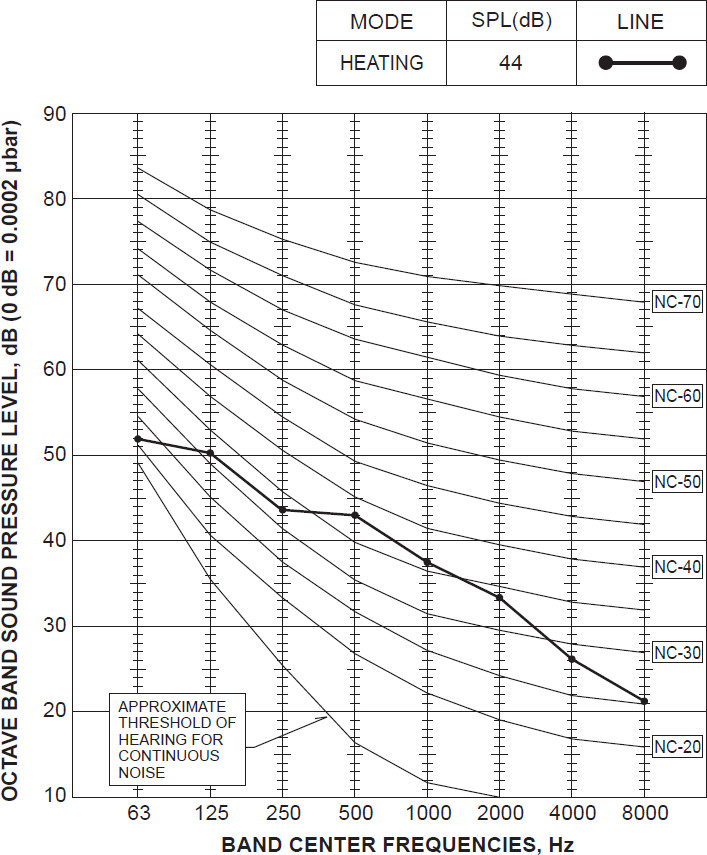

Curvas de criterio sonoro
- Datos sonoros tomados con el sistema en régimen estable.
- Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.

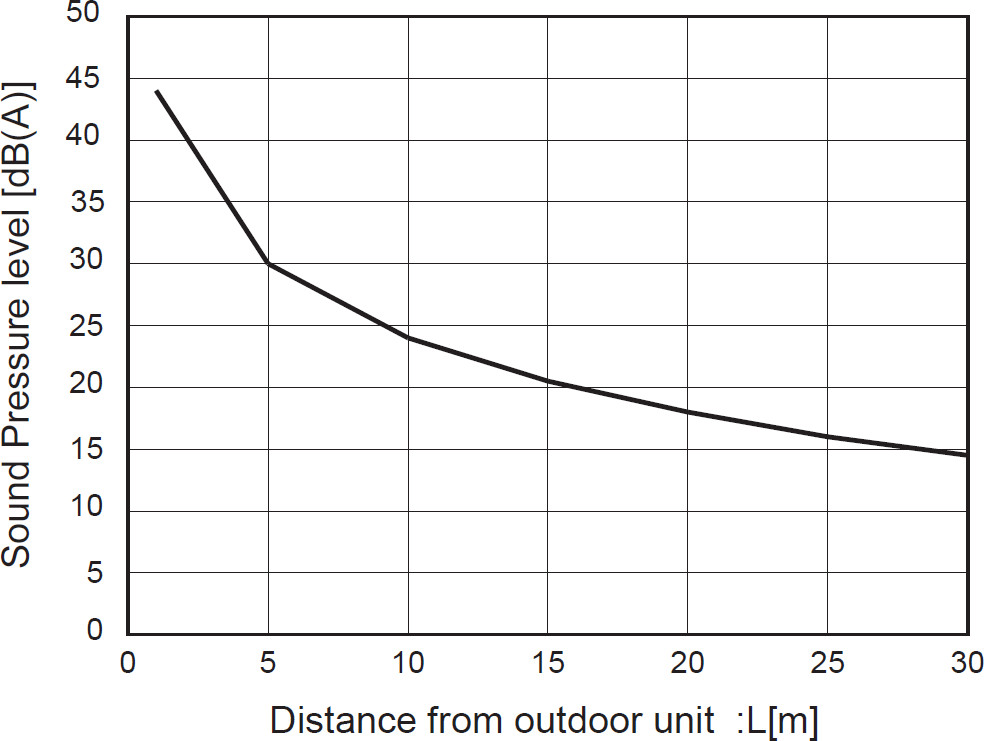

Nivel sonoro estimado en función de la distancia a la OU
- Datos sonoros tomados con el sistema en régimen estable.
- Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.
- No se considera la reflexión de sonido desde el suelo o paredes aledañas.
Eficiencia energética estacional
Calefacción de espacios
Exterior Monofásica: PUD-SHWM100VAA
| Tipo IU | F/C5) | S/C | ||||
|---|---|---|---|---|---|---|
| Hydrobox | ERSD-VM2D | Ficha ErP | EHSD-VM2D | Ficha ErP | ||
| Hydrobox Dúo | 200ℓ | ERST20D-VM2D | Ficha ErP | EHST20D-VM2D | Ficha ErP | |
| 300ℓ | ERST30D-VM2ED | Ficha ErP | EHST30D-YM9ED | Ficha ErP | ||
| Media Tª (55°C) | Clase | A++ | A++ | |||
| ηs / SCOP | Clima medio | 136% / 3,48 | 136% / 3,48 | |||
| Clima cálido | 163% / 4,15 | 163% / 4,15 | ||||
| Clima frío | 115% / 2,95 | 115% / 2,95 | ||||
| Baja Tª (35°C) | Clase | A+++ | A+++ | |||
| ηs / SCOP | Clima medio | 180% / 4,58 | 180% / 4,58 | |||
| Clima cálido | 235% / 5,95 | 235% / 5,95 | ||||
| Clima frío | 149% / 3,80 | 149% / 3,80 | ||||
Exterior Trifásica: PUD-SHWM100YAA
| Tipo IU | F/C6) | S/C | ||||
|---|---|---|---|---|---|---|
| Hydrobox | ERSD-VM2D | Ficha ErP | EHSD-VM2D | Ficha ErP | ||
| Hydrobox Dúo | 200ℓ | ERST20D-VM2D | Ficha ErP | EHST20D-VM2D | Ficha ErP | |
| 300ℓ | ERST30D-VM2ED | Ficha ErP | EHST30D-YM9ED | Ficha ErP | ||
| Media Tª (55°C) | Clase | A++ | A++ | |||
| ηs / SCOP | Clima medio | 135% / 3,45 | 135% / 3,45 | |||
| Clima cálido | 161% / 4,10 | 161% / 4,10 | ||||
| Clima frío | 114% / 2,93 | 114% / 2,93 | ||||
| Baja Tª (35°C) | Clase | A+++ | A+++ | |||
| ηs / SCOP | Clima medio | 178% / 4,53 | 178% / 4,53 | |||
| Clima cálido | 232% / 5,88 | 232% / 5,88 | ||||
| Clima frío | 148% / 3,78 | 148% / 3,78 | ||||
Producción de ACS
| Modelo | Etiqueta ErP | ηhw / SCOPdhw7) | |||||
|---|---|---|---|---|---|---|---|
| [ℓ] | F/C8) | S/C | Clase | Perfil | Clima medio | Clima cálido | Clima frío |
| 200 | ERST20D-VM2D | EHST20D-VM2D | A+ | L | 148% / 3,49 | 162% / 3,80 | 120% / 2,85 |
| 300 | ERST30D-VM2ED | EHST30D-YM9ED | A | XL | 121% / 2,93 | 145% / 3,49 | 102% / 2,47 |
Recursos externos
Lodotec
EHPA Keymark
- ECODAN ZUBADAN 10/12-200D AA: Combinaciones con Hydrobox e Hydrobox Dúo 200ℓ
- ECODAN ZUBADAN 10/12-300D AA: Combinaciones con Hydrobox Dúo 300ℓ
Archivos BIM
