Hydrobox Dúo EHST20D-VM2D

Foto

Especificaciones básicas

Modelo EHST20D-VM2D
Modos de funcionamiento S/C
Conexión con OU Split
Depósito de ACS Volumen [ℓ] 200
Material Acero Inoxidable Duplex 2304 (EN10088)
Datos de
instalación
Dimensiones Al×An×Fo [mm] 1600×595×680
Peso vacío [kg] 99
Peso lleno [kg] 305
Volumen contenido de agua1) [ℓ] 3,5
Volumen vaso de expansión [ℓ] 12
Nivel sonoro SPL [dB(A)] 40
Datos
eléctricos
Placa de control2)
(incluyendo 3 bombas)
Alimentación 1∿, 230V, 50Hz
Consumo [kW] 0,30
Corriente [A] 1,95
PIA [A] 10
Resistencia
de apoyo
Alimentación 1∿, 230V, 50Hz
Capacidad [kW] 2
Pasos de calefactor 1
Corriente [kW] 9
PIA [A] 16
Unidades
exteriores
compatibles
Eco Inverter F/C 4,0kW SUZ-SWM40VA
6,0kW SUZ-SWM60VA
7,5kW SUZ-SWM80VA
Power Inverter F/C 8,0kW PUHZ-SW75V/YAA
S/C 6,0kW PUD-SWM60VAA
8,0kW PUD-SWM80V/YAA
10,0kW PUD-SWM100V/YAA
12,0kW PUD-SWM120V/YAA
Zubadan S/C 6,0kW PUD-SHWM60VAA
8,0kW PUD-SHWM80V/YAA
10,0kW PUD-SHWM100V/YAA
12,0kW PUD-SHWM120V/YAA
14,0kW PUD-SHWM140V/YAA
Accesorios
opcionales
Kit de dos zonas PAC-TZ02-E
Sonda de ambiente remota PAC-SE41TS-E
Sonda de para control de zonas PAC-TH011-E
Sonda de para caldera
o tanque de inercia
5m PAC-TH012HT-E
30m PAC-TH012HTL-E
Resistencia de inmersión 1kW PAC-IH01V2-E
3kW PAC-IH03V2-E
Control
inalámbrico
Receptor PAR-WR51R-E
Emisor3) PAR-WT50R-E
Tapa para el hueco del mando PAC-RC01-E
Interfaces MELCloud (WiFi) MAC-567IF-E
KNX KLIC-MITTE4)
Modbus MELCOBEMS MINI5)

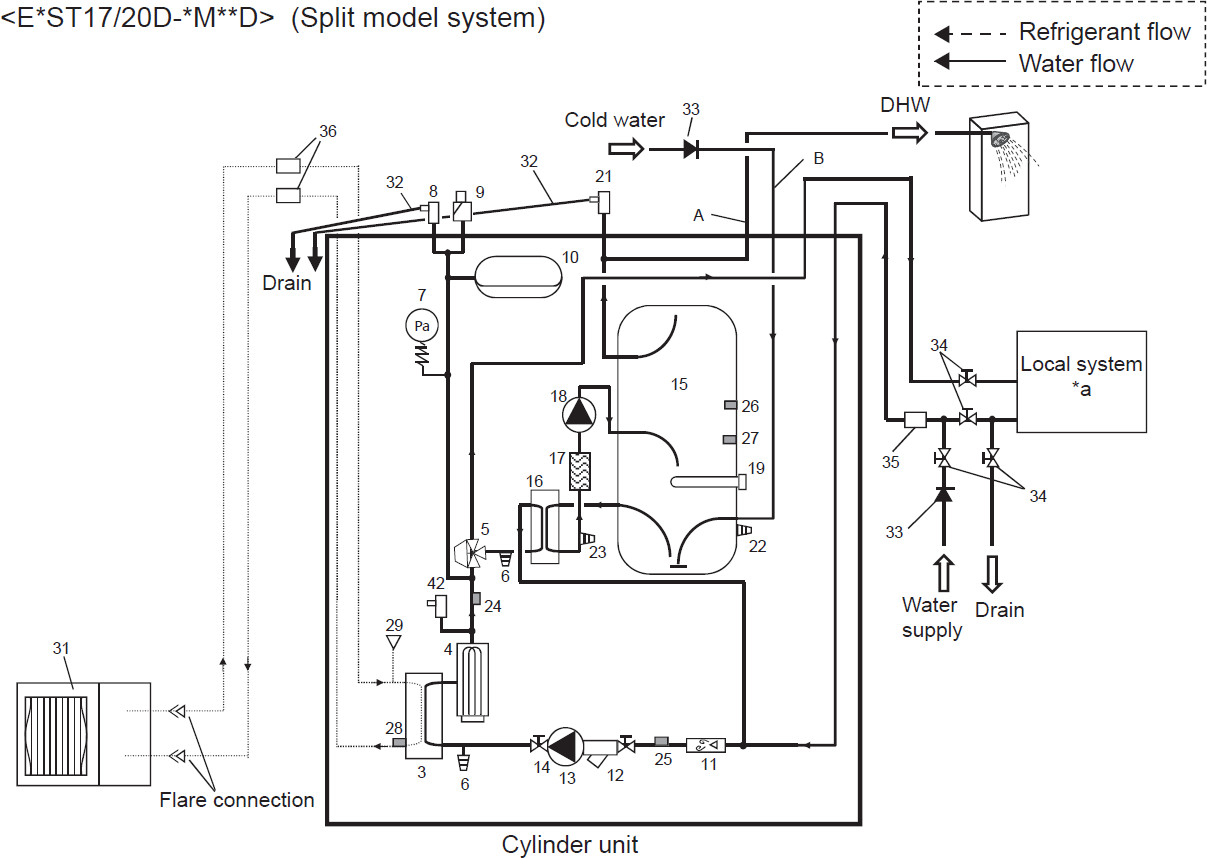

Esquema

Componente
A Toma de salida de ACS
B Toma de entrada de Agua fría
C Retorno del circuito primario
D Impulsión al circuito primario
E Entrada de agua desde la OU
F Retorno de agua hacia la OU
G Tubería de refrigerante (Gas)
H Tubería de refrigerante (Líquido)
1 Caja eléctrica y de control
2 Mando principal
3 Intercambiador de placas (Refrigerante-Agua)
4 Resistencia de apoyo 1,2
5 Válvula de tres vías
6 Grifo de drenaje (primario)
7 Manómetro
8 Válvula de seguridad (3bar)
9 Purgador de aire automático
10 Vaso de expansión (primario)
11 Caudalímetro
12 Válvula de filtro
13 Bomba de circulación 1 (primario)
14 Válvula de la bomba
15 Depósito de ACS
16 Intercambiador de placas (Agua - Agua)
Componente
17 Trampa de cal
18 Bomba de circulación (Circuito de ACS)
19 Resistencia de inmersión
20 Válvula de alivio de presión y
21 Válvula de seguridad (10 bar) (Tanque ACS)
22 Grifo de drenaje (Tanque ACS)
23 Grifo de drenaje (Circuito ACS)
24 Sensor de de impulsión (THW1)
25 Sensor de de retorno (THW2)
26 Sensor de de ACS en la parte superior del tanque (THW5A)
27 Sensor de de ACS en la parte inferior del tanque (THW5B)
28 Sensor de refrigerante líquido (TH2)
29 Sensor de presión
30 Bandeja de drenaje
31 Unidad exterior
32 Tubo de desagüe6)
33 Dispositivo antirretorno7)
34 Válvula de aislamiento8)
35 Filtro magnético9) 10)
36 Filtro de malla11)
37 Válvula de seguridad adicional12)
41 Purgador de aire13)
42 Válvula de alivio de presión (5 bar)

Dimensiones

Las vistas se presentan en sistema diédrico americano, en milímetros [mm].

Vista superior

Letra Descripción Conexión
A Conexión salida ACS ⌀22mm compresión
B Entrada agua de red
C Retorno
IU ⇐ Primario
⌀28mm compresión
D Impulsión
IU ⇒ Primario
G Conexión frigorífica (Gas) ⌀12,7mm (½″) abocardado
H Conexión frigorífica (Líquido) ⌀6,35mm (¼″) abocardado
J Pasacables eléctricos.

Para los pasacables en J utilizar los tres de la izquierda para alta tensión (maniobra, alimentación de la RdA, etc) y los dos de la derecha para baja tensión (sondas, interfaz WiFi, etc).

Alzado y perfil

Altura ① = 1.600 mm

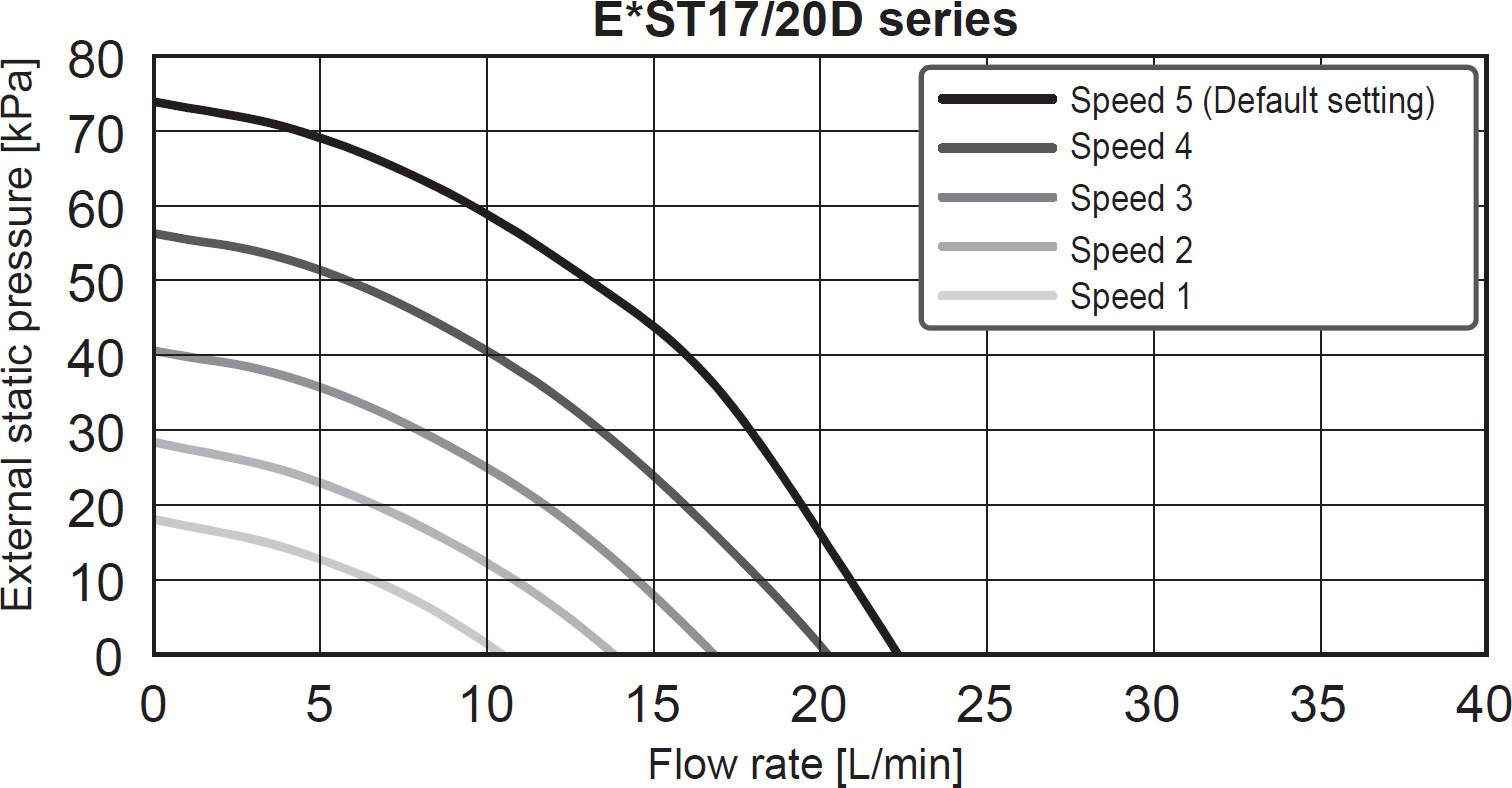

Bomba de circulación

Producción de ACS

Tiempo en minutos para subir la temperatura del ACS de 15°C a 55°C. El tiempo para recalentar es la mitad de lo mostrado en esta tabla

Temperatura ambiente [°C]
Modelo OU 2 7 14
SUZ-SWM40VA 130 120 120
SUZ-SWM60VA 120 110 100
SUZ-SWM80VA 110 95 90
PUHZ-SW75V/YAA 115 100 95
PUD-SWM60VAA 95 85 80
PUD-SWM80V/YAA 80 70 65
PUD-SWM100V/YAA 70 65 60
PUD-SWM120V/YAA 60 55 51
PUD-SHWM60VAA 95 85 80
PUD-SHWM80V/YAA 80 70 65
PUD-SHWM100V/YAA 70 65 60
PUD-SHWM120V/YAA 60 55 51
PUD-SHWM140V/YAA 53 50 45

Recursos externos

Lodotec

1)
No se incluye el volumen del circuito de ACS (desde la V3V hasta la confluencia con el circuito primario), ni el volumen del vaso de expansión ni el de la tubería hacia el mismo.
2)
En caso de alimentación independiente
3)
Permite hasta 8 emisores por cada receptor PAR-WR51R-E
4) , 5)
No fabricado por Mitsubishi Electric
6) , 7) , 8) , 9) , 11) , 12) , 13)
Suministro local
10)
Recomendado
