Hydrobox Dúo ERST30D-VM2ED
Foto
Especificaciones básicas
| Modelo | ERST30D-VM2ED |
|||
|---|---|---|---|---|
| Modos de funcionamiento | F/C | |||
| Conexión con OU | Split | |||
| Depósito de ACS | Volumen | [ℓ] | 300 | |
| Material | Acero Inoxidable Duplex 2304 (EN10088) | |||
| Datos de instalación | Dimensiones | Al×An×Fo | [mm] | 2050×595×680 |
| Peso vacío | [kg] | 115 | ||
| Peso lleno | [kg] | 422 | ||
| Volumen contenido de agua1) | [ℓ] | 3,9 | ||
| Volumen vaso de expansión2) | [ℓ] | ❌ | ||
| Nivel sonoro | SPL | [dB(A)] | 41 | |
| Datos eléctricos | Placa de control3) (incluyendo 3 bombas) | Alimentación | 1∿, 230V, 50Hz | |
| Consumo | [kW] | 0,30 | ||
| Corriente | [A] | 1,95 | ||
| PIA | [A] | 10 | ||
| Resistencia de apoyo | Alimentación | 1∿, 230V, 50Hz | ||
| Capacidad | [kW] | 2 | ||
| Pasos de calefactor | 1 | |||
| Corriente | [kW] | 9 | ||
| PIA | [A] | 16 | ||
| Unidades exteriores compatibles | Eco Inverter | F/C | 4,0kW | SUZ-SWM40VA |
| 6,0kW | SUZ-SWM60VA |
|||
| 7,5kW | SUZ-SWM80VA |
|||
| Power Inverter | F/C | 8,0kW | PUHZ-SW75V/YAA |
|
| S/C | 6,0kW | PUD-SWM60VAA |
||
| 8,0kW | PUD-SWM80V/YAA |
|||
| 10,0kW | PUD-SWM100V/YAA |
|||
| 12,0kW | PUD-SWM120V/YAA |
|||
| Zubadan | S/C | 6,0kW | PUD-SHWM60VAA |
|
| 8,0kW | PUD-SHWM80V/YAA |
|||
| 10,0kW | PUD-SHWM100V/YAA |
|||
| 12,0kW | PUD-SHWM120V/YAA |
|||
| 14,0kW | PUD-SHWM140V/YAA |
|||
| Accesorios opcionales | Kit de dos zonas | PAC-TZ02-E |
||
| Sonda de ambiente remota | PAC-SE41TS-E |
|||
| Sonda de Tª para control de zonas | PAC-TH011-E |
|||
| Sonda de Tª para caldera o tanque de inercia | 5m | PAC-TH012HT-E |
||
| 30m | PAC-TH012HTL-E |
|||
| Resistencia de inmersión | 1kW | PAC-IH01V2-E |
||
| 3kW | PAC-IH03V2-E |
|||
 Vaso de expansión | PAC-EVP12-E |
|||
| Control inalámbrico | Receptor | PAR-WR51R-E |
||
| Emisor4) | PAR-WT50R-E |
|||
| Tapa para el hueco del mando | PAC-RC01-E |
|||
| Interfaces | MELCloud (WiFi) | MAC-567IF-E |
||
| KNX | KLIC-MITTE5) |
|||
| Modbus | MELCOBEMS MINI6) |
|||
Esquema
| Nº | Componente | |
|---|---|---|
| A | Toma de salida de ACS | ✅ |
| B | Toma de entrada de Agua fría | ✅ |
| C | Retorno del circuito primario | ✅ |
| D | Impulsión al circuito primario | ✅ |
| E | Entrada de agua desde la OU | ❌ |
| F | Retorno de agua hacia la OU | ❌ |
| G | Tubería de refrigerante (Gas) | ✅ |
| H | Tubería de refrigerante (Líquido) | ✅ |
| 1 | Caja eléctrica y de control | ✅ |
| 2 | Mando principal | ✅ |
| 3 | Intercambiador de placas (Refrigerante-Agua) | ✅ |
| 4 | Resistencia de apoyo 1,2 | ✅ |
| 5 | Válvula de tres vías | ✅ |
| 6 | Grifo de drenaje (primario) | ✅ |
| 7 | Manómetro | ✅ |
| 8 | Válvula de seguridad (3bar) | ✅ |
| 9 | Purgador de aire automático | ✅ |
| 10 | Vaso de expansión (primario) | ❌ |
| 11 | Caudalímetro | ✅ |
| 12 | Válvula de filtro | ✅ |
| 13 | Bomba de circulación 1 (primario) | ✅ |
| 14 | Válvula de la bomba | ✅ |
| 15 | Depósito de ACS | ✅ |
| 16 | Intercambiador de placas (Agua - Agua) | ✅ |
| Nº | Componente | |
|---|---|---|
| 17 | Trampa de cal | ✅ |
| 18 | Bomba de circulación (Circuito de ACS) | ✅ |
| 19 | Resistencia de inmersión | ❌ |
| 20 | Válvula de alivio de presión y Tª | ❌ |
| 21 | Válvula de seguridad (10 bar) (Tanque ACS) | ✅ |
| 22 | Grifo de drenaje (Tanque ACS) | ✅ |
| 23 | Grifo de drenaje (Circuito ACS) | ✅ |
| 24 | Sensor de Tª de impulsión (THW1) | ✅ |
| 25 | Sensor de Tª de retorno (THW2) | ✅ |
| 26 | Sensor de Tª de ACS en la parte superior del tanque (THW5A) | ✅ |
| 27 | Sensor de Tª de ACS en la parte inferior del tanque (THW5B) | ✅ |
| 28 | Sensor de Tª refrigerante líquido (TH2) | ✅ |
| 29 | Sensor de presión | ✅ |
| 30 | Bandeja de drenaje | ✅ |
| 31 | Unidad exterior | |
| 32 | Tubo de desagüe7) | |
| 33 | Dispositivo antirretorno8) | |
| 34 | Válvula de aislamiento9) | |
| 35 | Filtro magnético10) 11) | |
| 36 | Filtro de malla12) | |
| 37 | Válvula de seguridad adicional13) | |
| 41 | Purgador de aire14) | |
| 42 | Válvula de alivio de presión (5 bar) | ❌ |
Dimensiones
Las vistas se presentan en sistema diédrico americano, en milímetros [mm].
Vista superior
| Letra | Descripción | Conexión |
|---|---|---|
A | Conexión salida ACS | ⌀22mm compresión |
B | Entrada agua de red | |
C | Retorno IU ⇐ Primario | ⌀28mm compresión |
D | Impulsión IU ⇒ Primario |
|
G | Conexión frigorífica (Gas) | ⌀12,7mm (½″) abocardado |
H | Conexión frigorífica (Líquido) | ⌀6,35mm (¼″) abocardado |
J | Pasacables eléctricos. | |
Para los pasacables en J utilizar los tres de la izquierda para alta tensión (maniobra, alimentación de la RdA, etc) y los dos de la derecha para baja tensión (sondas, interfaz WiFi, etc).
Alzado y perfil
Altura ① = 2.050 mm
Patas ajustables

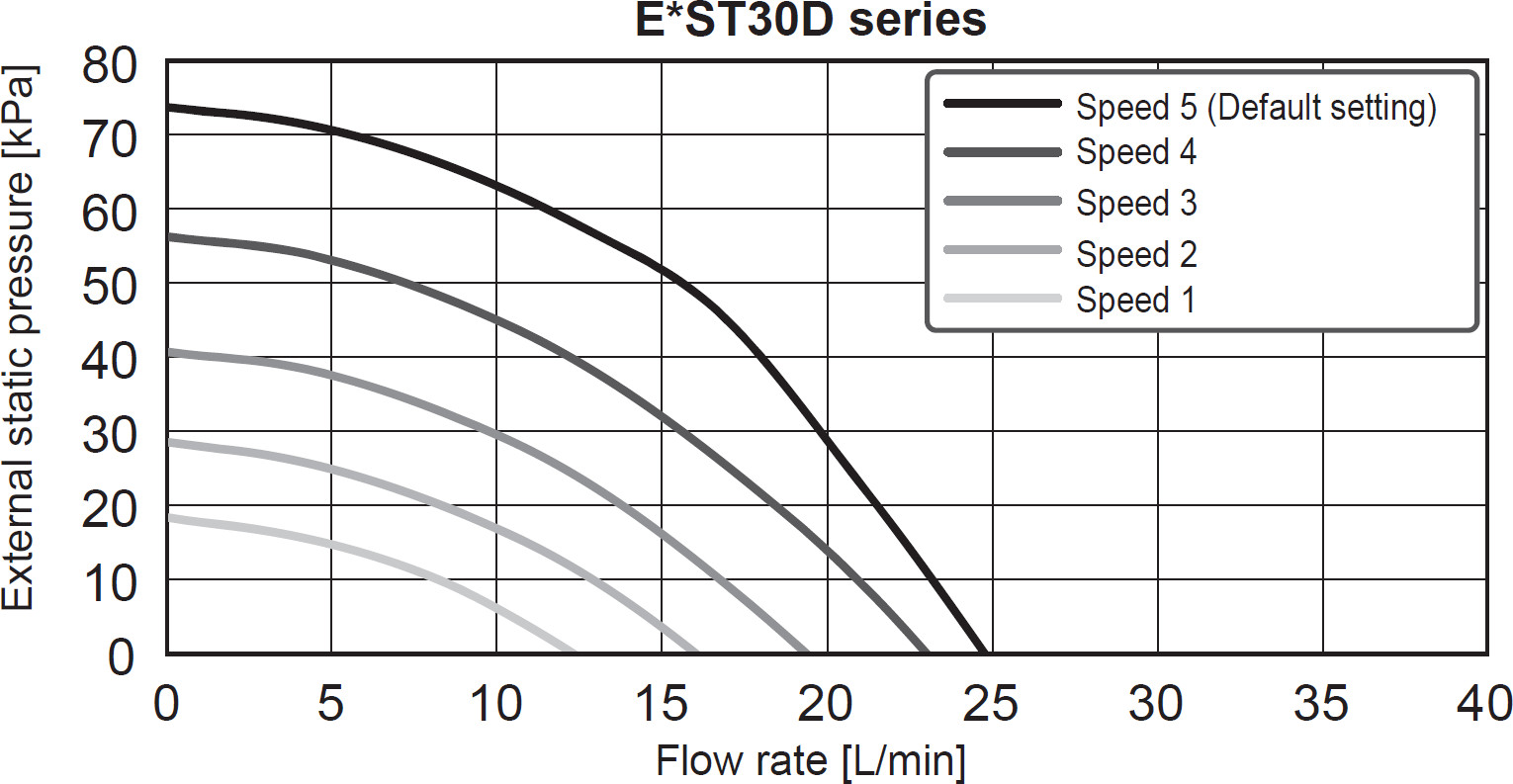

Bomba de circulación
Producción de ACS
Tiempo en minutos para subir la temperatura del ACS de 15°C a 55°C. El tiempo para recalentar es la mitad de lo mostrado en esta tabla
| Temperatura ambiente [°C] | |||
|---|---|---|---|
| Modelo OU | 2 | 7 | 14 |
SUZ-SWM40VA | N/A | N/A | N/A |
SUZ-SWM60VA | N/A | N/A | N/A |
SUZ-SWM80VA | 165 | 143 | 135 |
PUHZ-SW75V/YAA | 173 | 150 | 143 |
PUD-SWM60VAA | 143 | 128 | 120 |
PUD-SWM80V/YAA | 120 | 105 | 98 |
PUD-SWM100V/YAA | 105 | 98 | 90 |
PUD-SWM120V/YAA | 90 | 83 | 76 |
PUD-SHWM60VAA | 143 | 128 | 120 |
PUD-SHWM80V/YAA | 120 | 105 | 98 |
PUD-SHWM100V/YAA | 105 | 98 | 90 |
PUD-SHWM120V/YAA | 90 | 83 | 76 |
PUD-SHWM140V/YAA | 80 | 75 | 68 |
