Estás aquí: Inicio » Ecodan » Producto » PUZ-SHWM80V/YAA(-BS)

Tabla de Contenidos

Unidades Exteriores PUD-SHWM80V/YAA(-BS)

Foto

Especificaciones básicas

Modelo Estándar PUD-SHWM80VAA PUD-SHWM80YAA
Versión -BS PUD-SHWM80VAA-BS PUD-SHWM80YAA-BS
Tipo Split R32
Tecnología Zubadan
Capacidad Calefacción (A2W35) [kW] 8,0
Datos de
alimentación
eléctrica 		Alimentación 1∿, 230V, 50Hz 3∿, 400V, 50Hz
Corriente máx. [A] 22 8
Tamaño PIA [A] 25 16
Cableado [mm²] 2 × 6 + ⏚ 4 × 2,5 + ⏚
Datos de
instalación 		Dimensiones Al×An×Fo [mm] 1020×1050×480
Peso [kg] 102 115
Nivel sonoro SPL (Calor) [dB] 42
PWL (Calor) [dB] 56
Caudal del ventilador [m³/min] 40
Datos
frigoríficos 		Diámetros
Tuberías 		Líquido [mm (″)] ⌀ 6,35 (¼)
Gas [mm (″)] ⌀ 12,7 (½)
Distancias
máximas 		Altura [m] 30
Total [m] 30
Gas
refrigerante 		Tipo (PCA) R32 (675)
Precarga [kg] 1,4
[m] 15
Datos del
circuito
hidráulico
primario 		Tª impulsión Calor (Máx.) [°C] 60
Caudal de trabajo [ℓ/min] 9,0 ~ 22,9
Volumen
mínimo 		Cl. med/cál [ℓ] 11
Clima frío [ℓ] 34
Rango de
Tª exterior
operativa 		Calefacción [°C] -28 ~ +24
Producción de ACS [°C] -28 ~ +35
Unidades
interiores
compatibles 		Hydrobox F/C1) ERSD-VM2D
S/C EHSD-VM2D
Hydrobox
Dúo 		F/C2) 170ℓ ERST17D-VM2D
200ℓ ERST20D-VM2D
300ℓ ERST30D-VM2ED
S/C 170ℓ EHST17D-VM2D
200ℓ EHST20D-VM2D
300ℓ EHST30D-YM9ED
Accesorios
compatibles 		Placa de control FTC6 PAC-IF071B-E
Placa de control FTC2BR PAC-IF033B-E
Tratamiento Blygold® ATW-BLY-AA
Deflector de salida de aire PAC-SH96SG-E3)
Guía de protección de viento PAC-SH95AG-E4)
Acople para guía o deflector PAC-SJ82AT-E
Tapones/guía drenaje PAC-SG61DS-E
Bandeja centralizada drenaje PAC-SJ83DP-E
Herramienta de monitorización PAC-SK52ST-E

Dimensiones

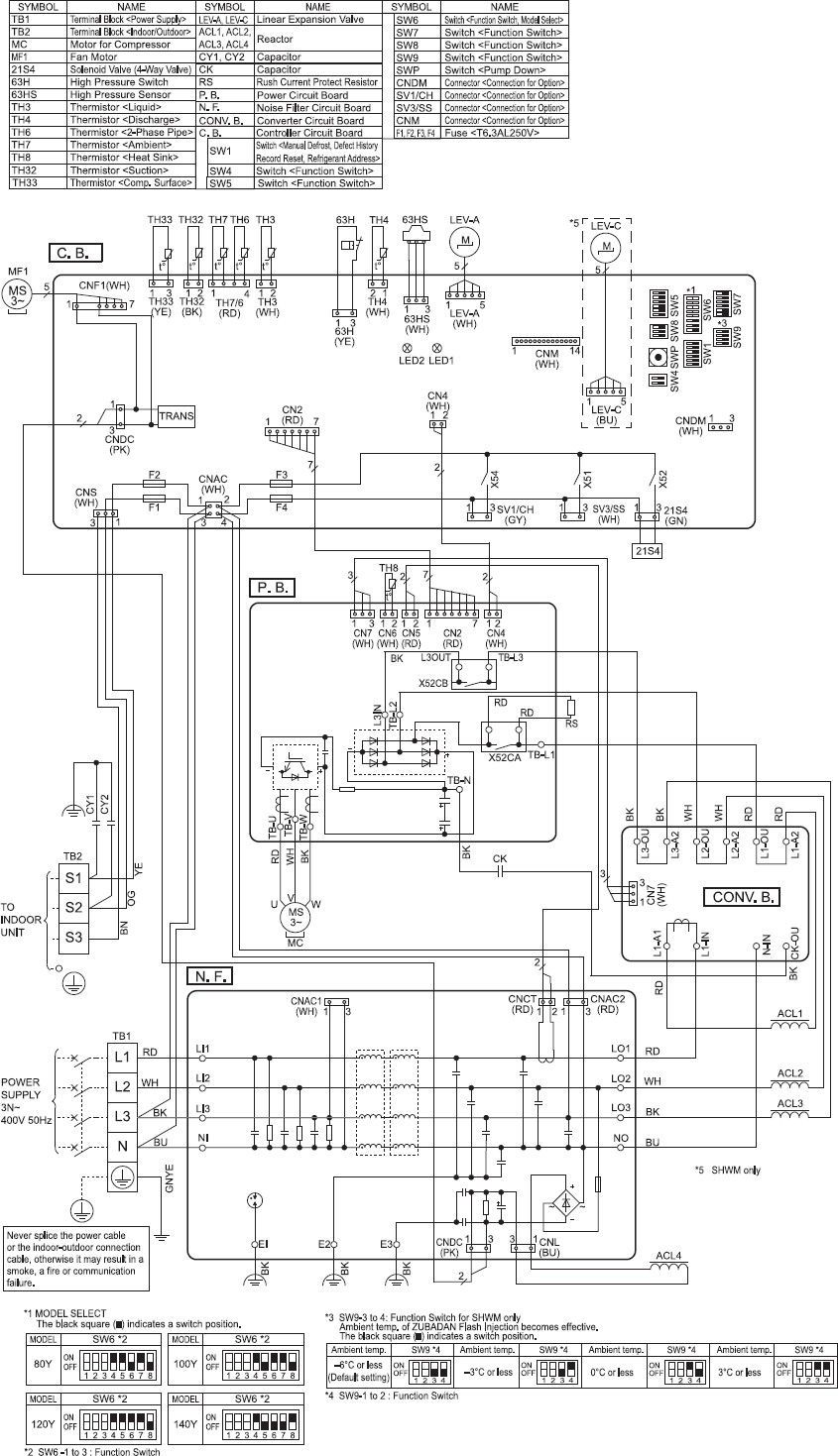

Esquema eléctrico

Monofásico PUD-SHWM80VAA(-BS) Trifásico PUD-SHWM80YAA(-BS)

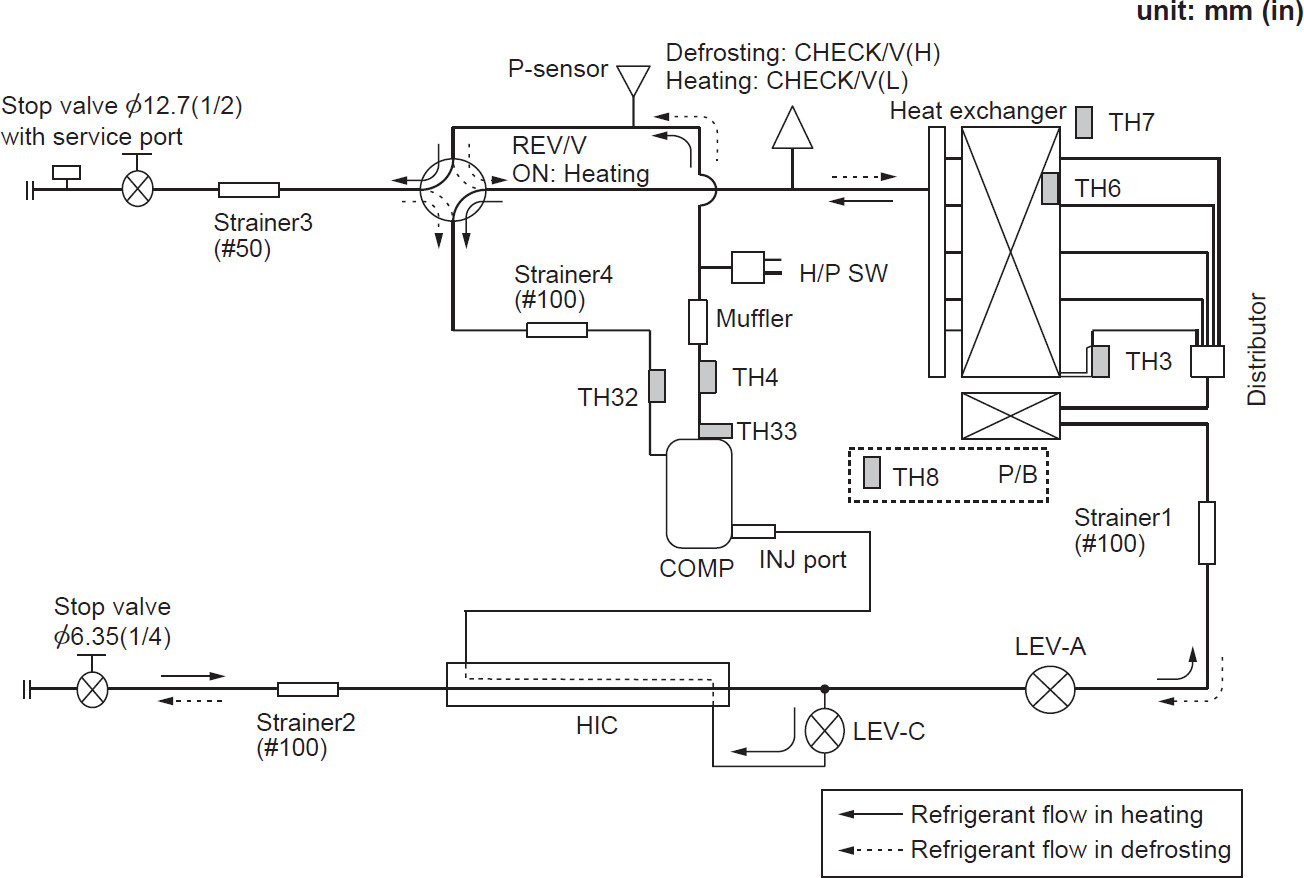

Esquema frigorífico

Datos de rendimiento

  • Datos de referencia mostrados a temperaturas de agua de impulsión de 35°C, 40°C, 45°C, 50°C, 55°C y 60°C.
  • Se muestran los regímenes de trabajo Máximo, Nominal, Medio (80% del Nominal) y Mínimo del compresor.
  • Los datos resaltados así integran la función de desescarche.
  • El rendimiento real puede variar según las condiciones de funcionamiento.
  • El símbolo ⮞ indica que el circuito de inyección está activado.
  • Datos medidos según EN 14511:2013.

Calefacción

Temperatura de impulsión [°C]
25 35 40 45 50 55 60
Rég. Tª Cap. COP Cap. COP Cap. COP Cap. COP Cap. COP Cap. COP Cap. COP
[°C] [kW] [kW] [kW] [kW] [kW] [kW] [kW]
Máx. -28⮞ - - 5,6 1,75 5,5 1,60 5,3 1,41 - - - - - -
-20⮞ - - 7,6 2,20 7,5 1,95 7,3 1,70 7,0 1,45 - - - -
-15⮞ - - 8,8 2,50 8,5 2,25 8,2 1,95 7,9 1,85 7,4 1,60 - -
-10⮞ 10,3 3,30 9,7 2,90 9,4 2,65 9,1 2,40 8,7 2,10 8,4 1,95 - -
-7⮞ 10,6 3,30 10,0 2,97 9,7 2,65 9,4 2,35 9,1 2,15 8,8 1,95 7,6 1,55
2 10,1 3,90 9,5 3,30 9,3 2,95 9,0 2,60 8,7 2,40 8,4 1,75 8,2 1,65
7 9,6 5,40 8,9 4,60 8,6 4,05 8,2 3,45 7,9 3,10 7,5 2,55 6,8 2,30
12 10,4 6,35 9,9 5,45 9,7 4,80 9,5 4,10 9,1 3,60 8,6 3,10 7,7 2,70
15 10,7 6,95 10,4 5,85 10,2 5,20 10,0 4,50 9,5 3,85 9,0 3,45 8,0 2,95
20 10,9 7,90 10,8 6,70 10,6 5,95 10,4 5,15 10,2 4,45 9,7 3,70 9,1 3,45
Nom. -28⮞ - - 5,6 1,75 5,5 1,60 5,3 1,41 - - - - - -
-20⮞ - - 7,6 2,20 7,5 1,95 7,3 1,70 7,0 1,45 - - - -
-15⮞ - - 8,0 2,66 8,0 2,35 8,0 2,00 7,9 1,85 7,4 1,60 - -
-10⮞ 8,0 3,55 8,0 3,09 8,0 2,75 8,0 2,40 8,0 2,15 8,0 1,97 - -
-7⮞ 8,0 3,75 8,0 3,14 8,0 2,80 8,0 2,45 8,0 2,25 8,0 2,05 7,6 1,55
2 8,0 4,45 8,0 3,75 8,0 3,30 8,0 2,85 8,0 2,50 8,0 1,88 8,0 1,70
7 6,0 5,65 6,0 5,03 6,0 4,35 6,0 3,65 6,0 3,20 6,0 2,65 6,0 2,40
12 6,0 6,45 6,0 5,35 6,0 4,80 6,0 4,25 6,0 3,65 6,0 3,10 6,0 2,75
15 6,0 7,05 6,0 5,95 6,0 5,25 6,0 4,55 6,0 3,95 6,0 3,45 6,0 2,95
20 6,0 8,05 6,0 6,90 6,0 6,05 6,0 5,15 6,0 4,55 6,0 3,75 6,0 3,40
Med. -28⮞ - - 4,5 1,70 4,4 1,55 4,2 1,40 - - - - - -
-20⮞ - - 6,1 2,35 6,0 2,05 5,8 1,75 5,6 1,50 - - - -
-15⮞ - - 6,4 2,70 6,4 2,40 6,4 2,05 6,3 1,90 5,9 1,65 - -
-10⮞ 6,4 3,75 6,4 3,10 6,4 2,80 6,4 2,50 6,4 2,15 6,4 1,80 - -
-7 6,4 3,85 6,4 3,15 6,4 2,85 6,4 2,50 6,4 2,25 6,4 2,05 6,1 1,65
2 6,4 4,60 6,4 3,80 6,4 3,40 6,4 2,95 6,4 2,55 6,4 2,15 6,4 1,85
7 4,8 5,40 4,8 4,65 4,8 4,15 4,8 3,60 4,8 3,10 4,8 2,65 4,8 2,45
12 4,8 6,10 4,8 5,10 4,8 4,65 4,8 4,20 4,8 3,60 4,8 3,05 4,8 2,70
15 4,8 6,95 4,8 5,85 4,8 5,15 4,8 4,45 4,8 3,85 4,8 3,35 4,8 2,90
20 4,8 7,70 4,8 6,75 4,8 5,90 4,8 5,00 4,8 4,35 4,8 3,65 4,8 3,35
Mín. -28 - - 3,6 1,60 3,5 1,50 3,4 1,35 - - - - - -
-20 - - 4,3 2,35 4,2 2,10 4,1 1,80 3,9 1,50 - - - -
-15 - - 4,9 2,55 4,8 2,30 4,7 2,00 4,6 1,75 4,5 1,55 - -
-10 3,8 3,60 3,5 2,85 3,4 2,55 3,3 2,20 3,2 1,90 3,1 1,60 - -
-7 3,8 3,70 3,5 2,90 3,4 2,60 3,2 2,25 3,1 2,00 2,9 1,70 3,7 1,65
2 3,4 4,60 3,1 3,60 2,9 3,20 2,6 2,75 2,4 2,05 2,1 1,80 3,2 1,80
7 2,7 4,80 2,4 3,50 2,3 3,30 2,2 3,05 2,0 2,50 1,7 2,30 2,6 2,20
12 3,3 5,35 3,0 4,45 2,8 4,20 2,6 3,90 2,2 3,20 1,8 2,60 2,9 2,50
15 3,8 6,75 3,2 5,60 3,0 4,85 2,8 4,10 2,4 3,45 1,9 2,90 3,1 2,75
20 4,2 7,45 3,7 6,55 3,4 5,65 3,1 4,75 2,9 3,90 2,6 3,30 3,5 3,25

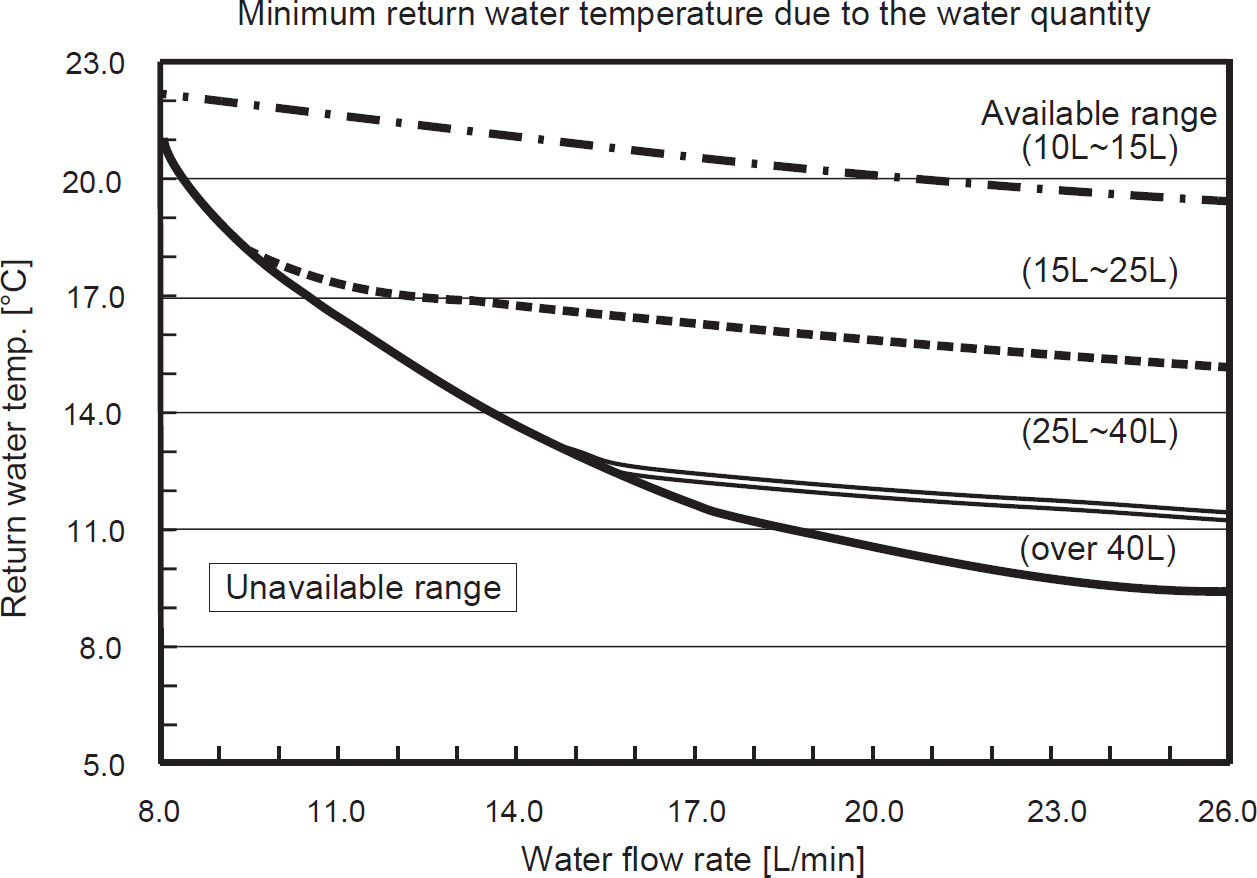

Rango disponible

Asegúrese de evitar el rango no disponible durante los desescarches. De lo contrario, la unidad exterior podría no haberse desecho de toda la escarcha y/o el PHEX se podría congelar.

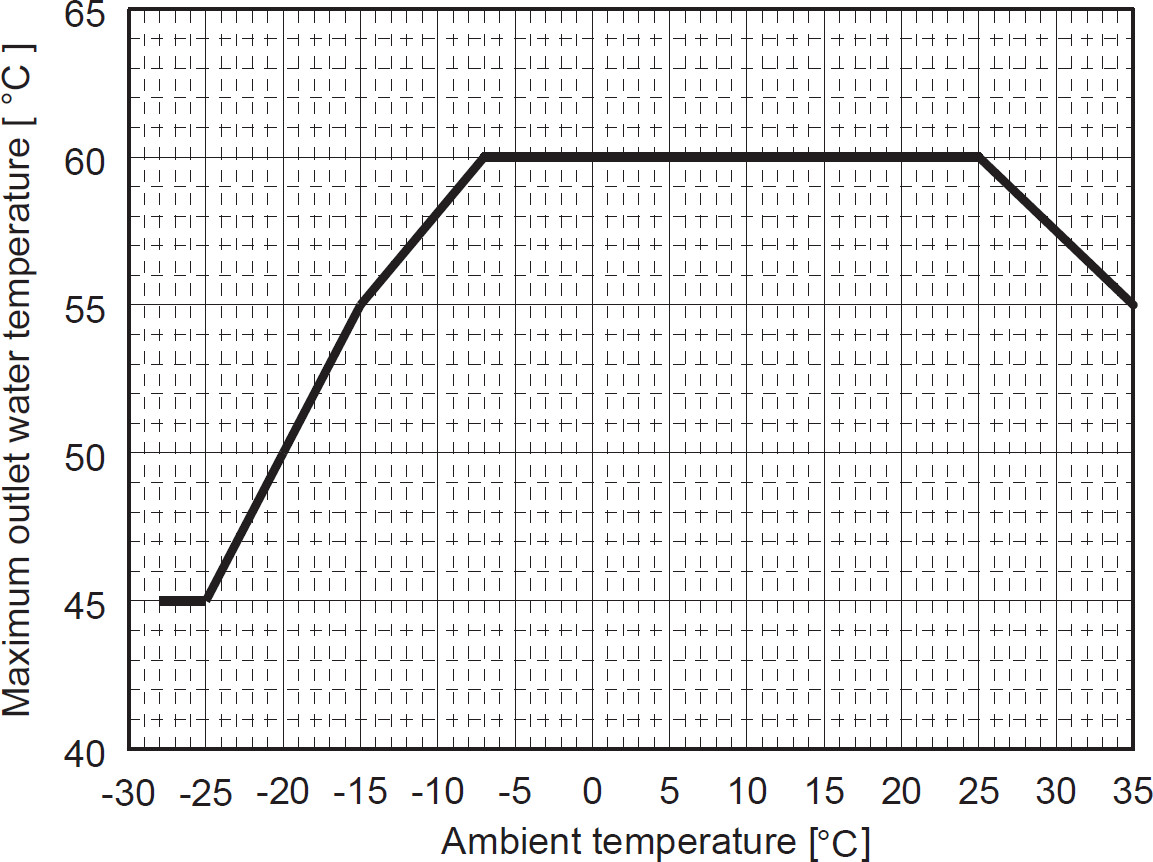

Temperaturas máximas de impulsión

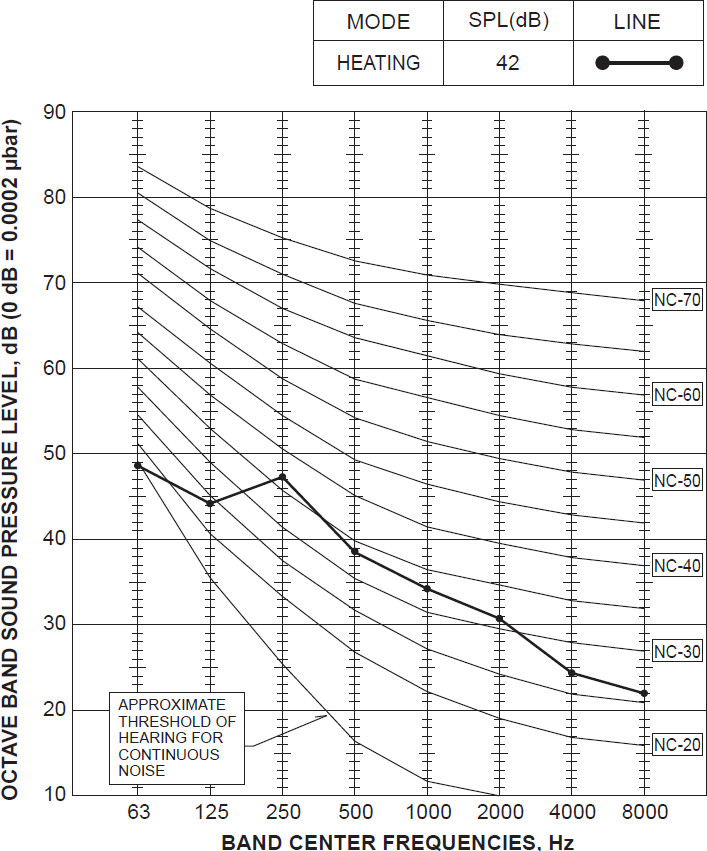

Curvas de criterio sonoro

  • Datos sonoros tomados con el sistema en régimen estable.
  • Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.

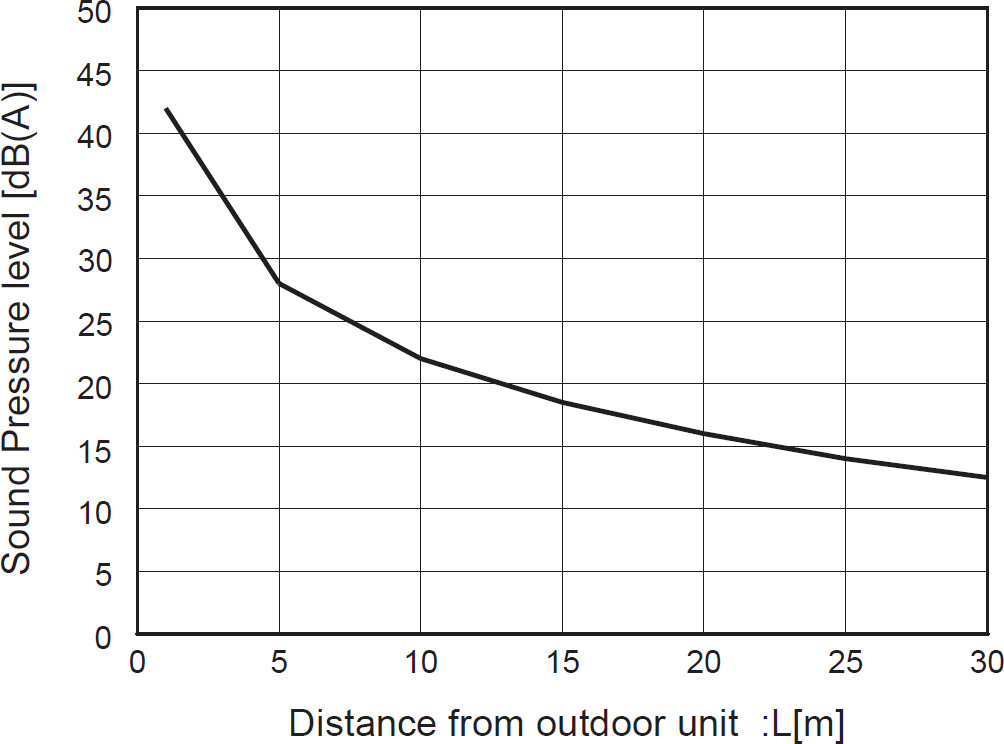

Nivel sonoro estimado en función de la distancia a la OU

  • Datos sonoros tomados con el sistema en régimen estable.
  • Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.
  • No se considera la reflexión de sonido desde el suelo o paredes aledañas.

Eficiencia energética estacional

Calefacción de espacios

Exterior Monofásica: PUD-SHWM80VAA

Tipo IU F/C5) S/C
Hydrobox ERSD-VM2D Ficha ErP EHSD-VM2D Ficha ErP
Hydrobox
Dúo 		170ℓ ERST17D-VM2D Ficha ErP EHST17D-VM2D Ficha ErP
200ℓ ERST20D-VM2D EHST20D-VM2D
300ℓ ERST30D-VM2ED Ficha ErP EHST30D-YM9ED Ficha ErP
Media Tª
(55°C) 		Clase A++ A++
ηs / SCOP Clima medio 135% / 3,45 135% / 3,45
Clima cálido 166% / 4,23 166% / 4,23
Clima frío 114% / 2,93 114% / 2,93
Baja Tª
(35°C) 		Clase A+++ A+++
ηs / SCOP Clima medio 181% / 4,60 181% / 4,60
Clima cálido 225% / 5,70 225% / 5,70
Clima frío 145% / 3,70 145% / 3,70

Exterior Trifásica: PUD-SHWM80YAA

Tipo IU F/C6) S/C
Hydrobox ERSD-VM2D Ficha ErP EHSD-VM2D Ficha ErP
Hydrobox
Dúo 		170ℓ ERST17D-VM2D Ficha ErP EHST17D-VM2D Ficha ErP
200ℓ ERST20D-VM2D EHST20D-VM2D
300ℓ ERST30D-VM2ED Ficha ErP EHST30D-YM9ED Ficha ErP
Media Tª
(55°C) 		Clase A++ A++
ηs / SCOP Clima medio 134% / 3,43 134% / 3,43
Clima cálido 164% / 4,18 164% / 4,18
Clima frío 113% / 2,90 113% / 2,90
Baja Tª
(35°C) 		Clase A+++ A+++
ηs / SCOP Clima medio 179% / 4,55 179% / 4,55
Clima cálido 222% / 5,63 222% / 5,63
Clima frío 143% / 3,65 143% / 3,65

Producción de ACS

Modelo Etiqueta ErP ηhw / SCOPdhw7)
[ℓ] F/C8) S/C Clase Perfil Clima medio Clima cálido Clima frío
170 ERST17D-VM2D EHST17D-VM2D A+ L 136% / 3,22 154% / 3,62 112% / 2,65
200 ERST20D-VM2D EHST20D-VM2D A+ L 148% / 3,49 162% / 3,80 120% / 2,85
300 ERST30D-VM2ED EHST30D-YM9ED A XL 121% / 2,93 145% / 3,49 102% / 2,47

Recursos externos

Lodotec

EHPA Keymark

Archivos BIM

1) , 2) , 5) , 6) , 8)
Aunque la IU sea reversible F/C las unidades exteriores PUD solo pueden trabajar en calefacción.
3) , 4)
Necesita un acople PAC-SJ82AT-E
7)
SCOPdhw según EN16147:2017
