Unidad Exterior SUZ-SWM40VA
Foto
Especificaciones básicas
| Modelo | Estándar | SUZ-SWM40VA |
||
|---|---|---|---|---|
Versión -BS | – | |||
| Tipo | Split R32 | |||
| Tecnología | Eco Inverter | |||
| Capacidad | Calefacción (A7W35) | [kW] | 4,0 | |
| Refrigeración (A35W18) | [kW] | 5,6 | ||
| Datos de alimentación eléctrica | Alimentación | 1∿, 230V, 50Hz | ||
| Corriente máx. | [A] | 13,9 | ||
| Tamaño PIA | [A] | 16 | ||
| Cableado | [mm²] | 2 × 2,5 + ⏚ | ||
| Datos de instalación | Dimensiones | Al×An×Fo | [mm] | 880×840×330 |
| Peso | [kg] | 54 | ||
| Nivel sonoro | SPL (Calor) | [dB] | 44 | |
| SPL (Frío) | [dB] | 49 | ||
| PWL (Calor) | [dB] | 58 | ||
| Caudal del ventilador | [m³/min] | 34,5 | ||
| Datos frigoríficos | Diámetros Tuberías | Líquido | [mm (″)] | ⌀ 6,35 (¼) |
| Gas | [mm (″)] | ⌀ 12,7 (½) | ||
| Distancias máximas | Altura | [m] | 30 | |
| Total | [m] | 30 | ||
| Gas refrigerante | Tipo (PCA) | R32 (675) | ||
| Precarga | [kg] | 1,2 | ||
| [m] | 10 | |||
| Datos del circuito hidráulico primario | Tª impulsión | Calor (Máx.) | [°C] | 60 |
| Frío (Mín.) | [°C] | 5 | ||
| Caudal de trabajo | [ℓ/min] | 6,5 ~ 11,4 | ||
| Volumen mínimo | Cl. med/cál | [ℓ] | 6 | |
| Clima frío | [ℓ] | 17 | ||
| Rango de Tª exterior operativa | Calefacción | [°C] | -20 ~ +24 | |
| Refrigeración | [°C] | +10 ~ +46 | ||
| Producción de ACS | [°C] | -20 ~ +35 | ||
| Unidades interiores compatibles | Hydrobox | F/C | ERSD-VM2D |
|
| S/C | EHSD-VM2D |
|||
| Hydrobox Dúo | F/C | 170ℓ | ERST17D-VM2D |
|
| 200ℓ | ERST20D-VM2D |
|||
| 300ℓ | ERST30D-VM2ED |
|||
| S/C | 170ℓ | EHST17D-VM2D |
||
| 200ℓ | EHST20D-VM2D |
|||
| 300ℓ | EHST30D-YM9ED |
|||
| Accesorios compatibles | Placa de control FTC6 | PAC-IF071B-E |
||
| Placa de control FTC2BR | PAC-IF033B-E |
|||
| Deflector de salida de aire | MAC-886SG-E |
|||
| Tratamiento Blygold® | ATW-BLY-SUZ |
|||
| Kit de desagüe | Incluido con la unidad | |||
Dimensiones
Esquema eléctrico
Esquema frigorífico
Datos de rendimiento
- Datos de referencia mostrados a temperaturas de agua de impulsión de 35°C, 40°C, 45°C, 50°C, 55°C y 60°C.
- Se muestran los regímenes de trabajo Máximo, Nominal, Medio (80% del Nominal) y Mínimo del compresor.
- Los datos resaltados en amarillo integran la función de desescarche.
- El rendimiento real puede variar según las condiciones de funcionamiento.
- Datos medidos según EN 14511:2013.
Refrigeración
| Temperatura de impulsión [°C] | |||||
|---|---|---|---|---|---|
| 7 | 18 | ||||
| Rég. | Tª | Cap. | EER | Cap. | EER |
| [°C] | [kW] | [kW] | |||
| Máx. | 35 | 5,1 | 3,18 | 7,0 | 4,56 |
| 30 | 5,3 | 3,72 | 7,3 | 5,46 | |
| 25 | 5,5 | 4,38 | 7,6 | 6,61 | |
| 20 | 5,7 | 4,81 | 7,8 | 7,53 | |
| Nom. | 35 | 4,5 | 3,29 | 5,6 | 4,97 |
| 30 | 4,5 | 3,95 | 5,6 | 6,10 | |
| 25 | 4,5 | 4,67 | 5,6 | 7,44 | |
| 20 | 4,5 | 5,24 | 5,6 | 8,77 | |
| Med. | 35 | 3,6 | 3,45 | 4,5 | 5,24 |
| 30 | 3,6 | 4,13 | 4,5 | 6,31 | |
| 25 | 3,6 | 4,91 | 4,5 | 7,70 | |
| 20 | 3,6 | 5,45 | 4,5 | 8,93 | |
| Mín. | 35 | 1,2 | 3,17 | 1,8 | 5,03 |
| 30 | 1,3 | 3,75 | 1,9 | 6,07 | |
| 25 | 1,4 | 4,50 | 2,0 | 7,42 | |
| 20 | 1,6 | 5,13 | 2,1 | 8,47 | |
Calefacción
| Temperatura de impulsión [°C] | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 35 | 40 | 45 | 50 | 55 | 60 | |||||||||
| Rég. | Tª | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP | Cap. | COP |
| [°C] | [kW] | [kW] | [kW] | [kW] | [kW] | [kW] | [kW] | ||||||||
| Máx. | -20 | - | - | 3,2 | 2,18 | 3,0 | 1,93 | - | - | - | - | - | - | - | - |
| -15 | - | - | 4,3 | 2,45 | 4,1 | 2,17 | 3,9 | 1,89 | - | - | - | - | - | - | |
| -10 | 5,8 | 3,04 | 5,4 | 2,73 | 5,1 | 2,41 | 4,7 | 2,10 | 4,3 | 1,75 | 3,8 | 1,41 | - | - | |
| -7 | 6,5 | 3,22 | 6,1 | 2,89 | 5,7 | 2,56 | 5,2 | 2,23 | 4,6 | 1,84 | 4,0 | 1,45 | - | - | |
| 2 | 6,0 | 3,45 | 5,9 | 3,14 | 5,8 | 2,83 | 5,7 | 2,52 | 5,6 | 2,20 | 5,5 | 1,89 | 5,4 | 1,58 | |
| 7 | 7,3 | 4,89 | 7,1 | 4,38 | 7,0 | 3,87 | 6,8 | 3,36 | 6,4 | 2,83 | 5,9 | 2,30 | 5,5 | 1,77 | |
| 12 | 8,7 | 5,94 | 8,5 | 5,25 | 8,3 | 4,56 | 8,2 | 3,87 | 7,7 | 3,30 | 7,2 | 2,72 | 6,7 | 2,15 | |
| 15 | 7,7 | 6,56 | 7,5 | 5,77 | 7,3 | 4,99 | 7,1 | 4,20 | 6,7 | 3,56 | 6,3 | 2,92 | 5,9 | 2,28 | |
| 20 | 8,4 | 7,37 | 8,2 | 6,45 | 8,0 | 5,54 | 7,8 | 4,62 | 7,4 | 3,91 | 6,9 | 3,20 | 6,5 | 2,49 | |
| Nom. | -20 | - | - | 3,2 | 2,18 | 3,0 | 1,93 | - | - | - | - | - | - | - | - |
| -15 | - | - | 4,3 | 2,45 | 4,1 | 2,17 | 3,9 | 1,89 | - | - | - | - | - | - | |
| -10 | 4,9 | 2,93 | 5,0 | 2,67 | 5,1 | 2,41 | 4,7 | 2,10 | 4,3 | 1,75 | 3,8 | 1,41 | - | - | |
| -7 | 5,0 | 3,58 | 5,0 | 3,13 | 5,0 | 2,68 | 5,2 | 2,23 | 4,6 | 1,84 | 4,0 | 1,45 | - | - | |
| 2 | 4,0 | 4,41 | 4,0 | 3,90 | 4,0 | 3,39 | 4,0 | 2,88 | 4,0 | 2,52 | 4,0 | 2,16 | 4,0 | 1,80 | |
| 7 | 4,0 | 5,95 | 4,0 | 5,20 | 4,0 | 4,45 | 4,0 | 3,70 | 4,0 | 3,16 | 4,0 | 2,61 | 4,0 | 2,07 | |
| 12 | 4,0 | 7,10 | 4,0 | 6,19 | 4,0 | 5,29 | 4,0 | 4,38 | 4,0 | 3,68 | 4,0 | 2,97 | 4,0 | 2,27 | |
| 15 | 4,0 | 7,38 | 4,0 | 6,43 | 4,0 | 5,48 | 4,0 | 4,53 | 4,0 | 3,80 | 4,0 | 3,06 | 4,0 | 2,33 | |
| 20 | 4,0 | 8,37 | 4,0 | 7,25 | 4,0 | 6,14 | 4,0 | 5,02 | 4,0 | 4,20 | 4,0 | 3,37 | 4,0 | 2,55 | |
| Med. | -20 | - | - | 2,5 | 2,37 | 2,4 | 2,11 | - | - | - | - | - | - | - | - |
| -15 | - | - | 3,4 | 2,53 | 3,3 | 2,24 | 3,1 | 1,95 | - | - | - | - | - | - | |
| -10 | 3,9 | 3,13 | 4,0 | 2,80 | 4,1 | 2,48 | 3,8 | 2,15 | 3,4 | 1,75 | 3,0 | 1,35 | - | - | |
| -7 | 4,0 | 3,52 | 4,0 | 3,14 | 4,0 | 2,76 | 4,2 | 2,38 | 3,7 | 1,96 | 3,2 | 1,53 | - | - | |
| 2 | 3,2 | 4,69 | 3,2 | 4,17 | 3,2 | 3,66 | 3,2 | 3,14 | 3,2 | 2,67 | 3,2 | 2,19 | 3,2 | 1,72 | |
| 7 | 3,2 | 5,91 | 3,2 | 5,17 | 3,2 | 4,43 | 3,2 | 3,68 | 3,2 | 3,12 | 3,2 | 2,55 | 3,2 | 1,98 | |
| 12 | 3,2 | 7,11 | 3,2 | 6,20 | 3,2 | 5,29 | 3,2 | 4,38 | 3,2 | 3,68 | 3,2 | 2,98 | 3,2 | 2,28 | |
| 15 | 3,2 | 7,37 | 3,2 | 6,42 | 3,2 | 5,47 | 3,2 | 4,52 | 3,2 | 3,80 | 3,2 | 3,07 | 3,2 | 2,35 | |
| 20 | 3,2 | 8,23 | 3,2 | 7,14 | 3,2 | 6,06 | 3,2 | 4,97 | 3,2 | 4,17 | 3,2 | 3,37 | 3,2 | 2,57 | |
| Mín. | -20 | - | - | 2,5 | 2,38 | 2,4 | 2,11 | - | - | - | - | - | - | - | - |
| -15 | - | - | 2,2 | 2,60 | 2,1 | 2,30 | 2,0 | 2,00 | - | - | - | - | - | - | |
| -10 | 2,8 | 3,26 | 2,6 | 2,92 | 2,5 | 2,58 | 2,4 | 2,24 | 2,1 | 1,84 | 1,9 | 1,44 | - | - | |
| -7 | 2,4 | 3,55 | 2,3 | 3,17 | 2,2 | 2,80 | 2,1 | 2,42 | 1,9 | 2,02 | 1,7 | 1,61 | - | - | |
| 2 | 2,3 | 4,58 | 2,2 | 4,07 | 2,1 | 3,56 | 2,0 | 3,05 | 1,9 | 2,59 | 1,7 | 2,12 | 1,6 | 1,66 | |
| 7 | 2,2 | 5,74 | 2,1 | 5,03 | 2,0 | 4,32 | 2,0 | 3,61 | 1,8 | 3,03 | 1,7 | 2,44 | 1,5 | 1,86 | |
| 12 | 2,5 | 6,94 | 2,4 | 6,04 | 2,4 | 5,14 | 2,3 | 4,24 | 2,2 | 3,54 | 2,0 | 2,84 | 1,9 | 2,14 | |
| 15 | 2,1 | 6,92 | 2,0 | 6,02 | 2,0 | 5,12 | 1,9 | 4,22 | 1,8 | 3,51 | 1,6 | 2,80 | 1,5 | 2,09 | |
| 20 | 2,3 | 7,87 | 2,2 | 6,80 | 2,2 | 5,73 | 2,1 | 4,66 | 2,0 | 3,87 | 1,8 | 3,07 | 1,7 | 2,28 | |
Rango disponible
| Calefacción | Refrigeración |
|---|---|
 |  |

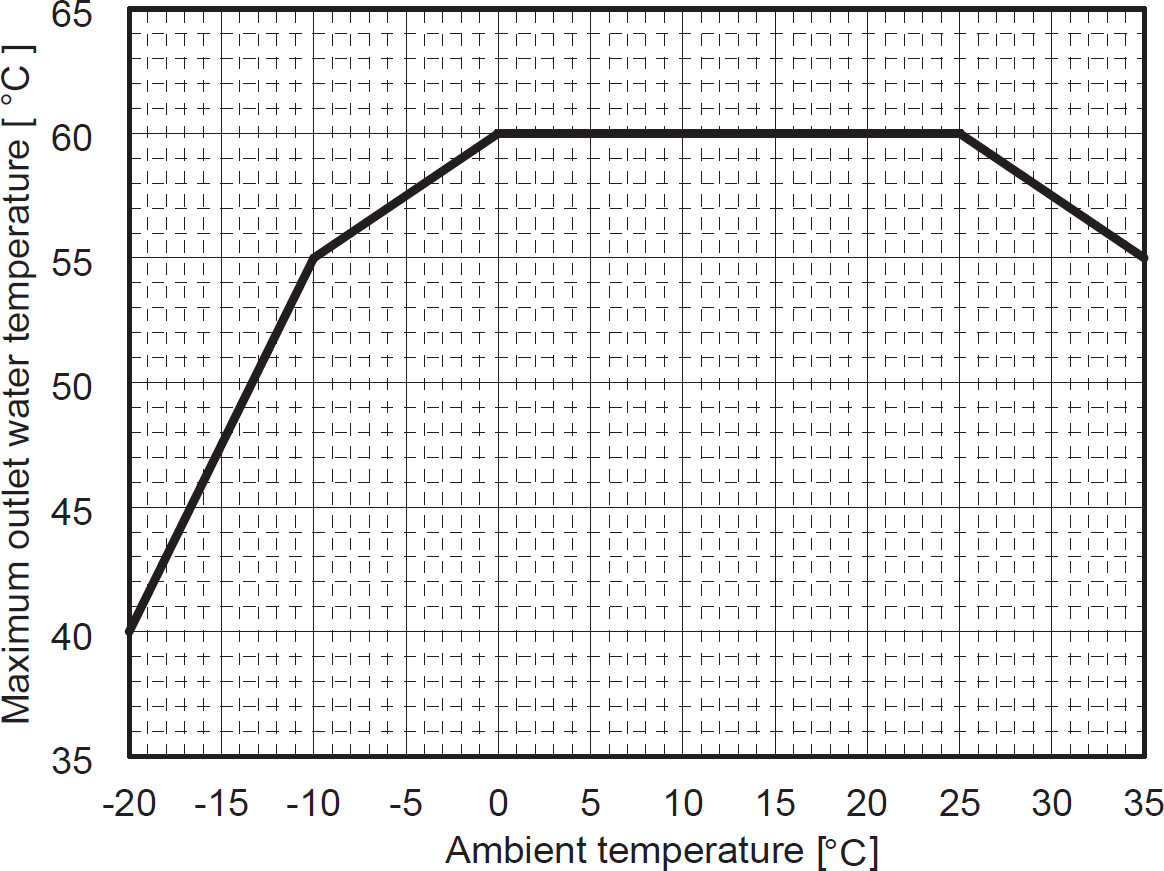

Temperaturas máximas de impulsión
Curvas de criterio sonoro
- Datos sonoros tomados con el sistema en régimen estable.
- Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.

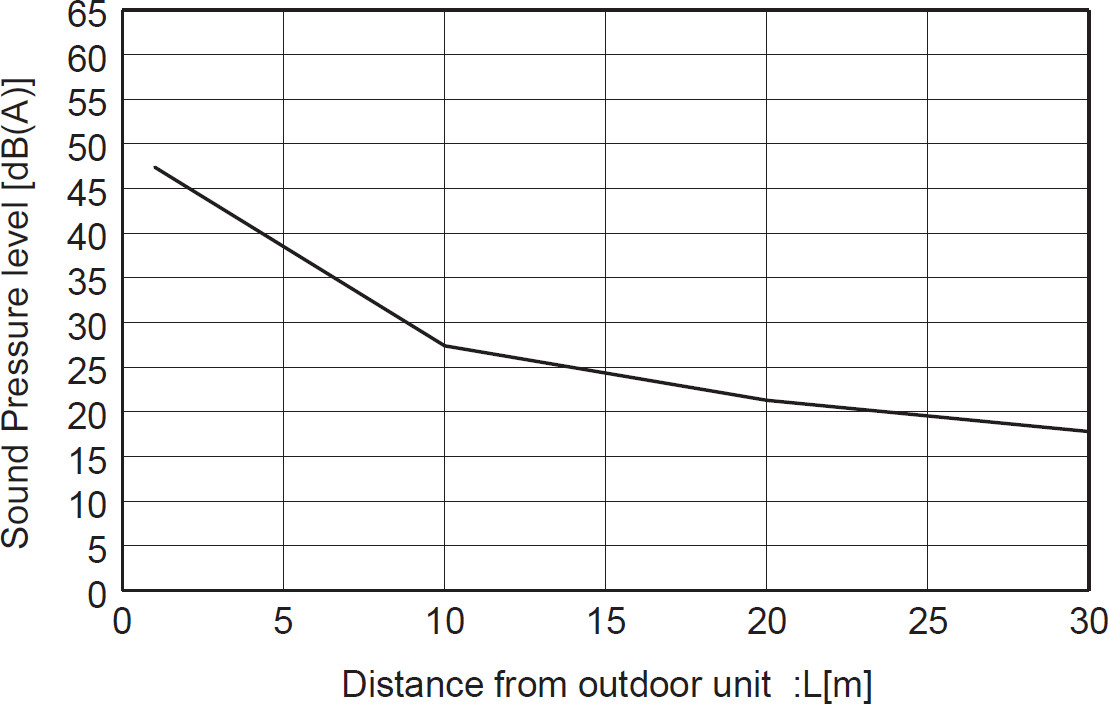

Nivel sonoro estimado en función de la distancia a la OU
- Datos sonoros tomados con el sistema en régimen estable.
- Cuando la V4V o la LEV entran en funcionamiento se puede escuchar un sonido relativamente mayor.
- No se considera la reflexión de sonido desde el suelo o paredes aledañas.
Eficiencia energética estacional
Calefacción de espacios
| Tipo IU | F/C | S/C | ||||
|---|---|---|---|---|---|---|
| Hydrobox | ERSD-VM2D | Ficha ErP | EHSD-VM2D | Ficha ErP | ||
| Hydrobox Dúo | 170ℓ | ERST17D-VM2D | Ficha ErP | EHST17D-VM2D | Ficha ErP | |
| 200ℓ | ERST20D-VM2D | EHST20D-VM2D |
||||
| 300ℓ | ERST30D-VM2ED | Ficha ErP | EHST30D-YM9ED | Ficha ErP | ||
| Media Tª (55°C) | Clase | A++ | A++ | |||
| ηs / SCOP | Clima medio | 132% / 3,38 | 129% / 3,30 | |||
| Clima cálido | 160% / 4,08 | 155% / 3,95 | ||||
| Clima frío | 108% / 2,78 | 105% / 2,70 | ||||
| Baja Tª (35°C) | Clase | A+++ | A+++ | |||
| ηs / SCOP | Clima medio | 187% / 4,75 | 180% / 4,58 | |||
| Clima cálido | 225% / 5,70 | 216% / 5,48 | ||||
| Clima frío | 145% / 3,70 | 141% / 3,60 | ||||
Producción de ACS
| Modelo | Etiqueta ErP | ηhw / SCOPdhw1) | |||||
|---|---|---|---|---|---|---|---|
| [ℓ] | F/C | S/C | Clase | Perfil | Clima medio | Clima cálido | Clima frío |
| 170 | ERST17D-VM2D | EHST17D-VM2D | A+ | L | 148% / 3,55 | 167% / 4,00 | 119% / 2,85 |
| 200 | ERST20D-VM2D | EHST20D-VM2D | A+ | L | 159% / 3,80 | 173% / 4,13 | 130% / 3,11 |
| 300 | ERST30D-VM2ED | EHST30D-YM9ED | A+ | XL | 128% / 3,12 | 149% / 3,99 | 107% / 2,61 |
Recursos externos
Lodotec
EHPA Keymark
- ECODAN ECO INVERTER 4-170D: Combinaciones con 170ℓ
- ECODAN ECO INVERTER 4-200D: Combinaciones con 200ℓ e Hydrobox
Archivos BIM
1)
SCOPdhw según EN16147:2017
